Coluna de retificação industrial revestida com PTFE

A coluna de retificação industrial revestida com PTFE pertence a equipamentos de fracionamento industrial pesados, diferenciados de colunas de destilação de pequeno porte orientadas para laboratório. Ele é construído para retificação industrial contínua de longo prazo, em vez de purificação intermitente de pequenos lotes. Sob condições de trabalho industrial, vapor corrosivo misturado e líquido condensado conduzem transferência de massa em contracorrente dentro das seções da torre para realizar a separação de classificação dos componentes. O invólucro de aço carbono suporta carga mecânica geral, enquanto o revestimento de PTFE sem costura isola o vapor corrosivo quente do substrato metálico, evitando a corrosão do invólucro e a contaminação por íons metálicos de produtos fracionados. A estrutura modular de seção de torre segmentada simplifica o transporte rodoviário e a montagem no local, amplamente implantada em parques industriais para regeneração de solventes e separação de meios corrosivos.

Princípio de funcionamento

Esta torre de retificação industrial completa a separação de componentes com base emgás-contador de líquidos-massa atual-princípio de transferência, combinado com design estrutural anticorrosivo de camada dupla:

1. Princípio do material estrutural

· Invólucro externo: invólucro de aço carbono do vaso de pressão Q345R, suporta pressão interna, carga de vento externa e peso dos componentes internos da torre; seções de torre modulares segmentadas são conectadas por flanges totalmente revestidas com PTFE anticorrosão.

· Barreira interna: A folha de PTFE ativado por sódio é firmemente aderida à parede interna da torre por meio de laminação a vácuo. O PTFE mantém a inércia química estável quando exposto a vapor ácido, alcalino e flúor em alta temperatura, impedindo que o vapor corrosivo entre em contato com a carcaça de aço.

2. Lógica do processo de retificação industrial

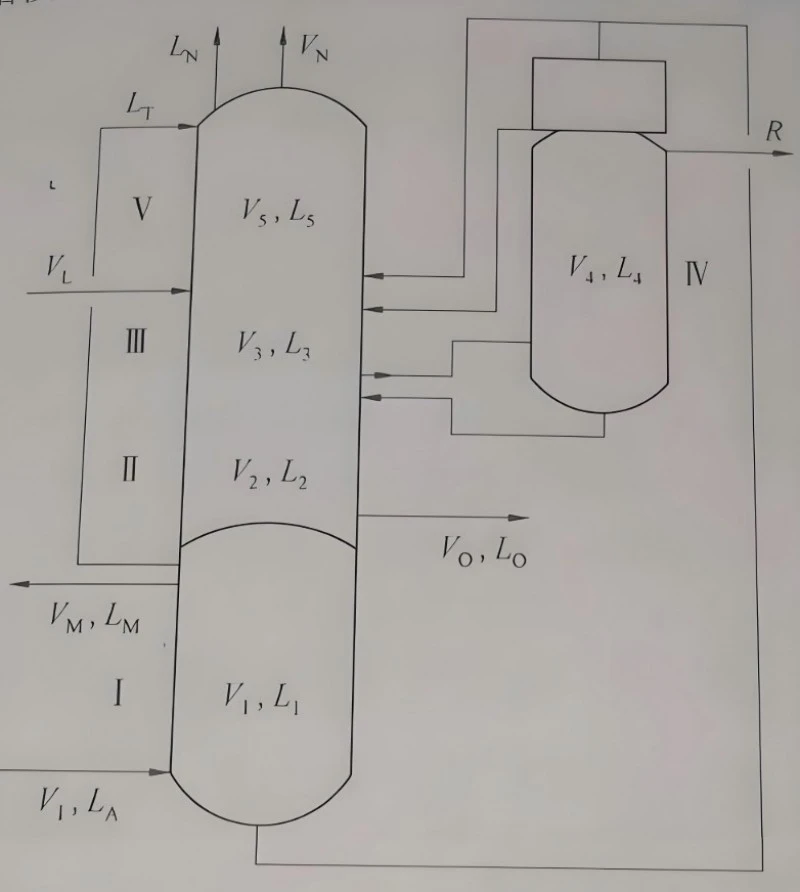

O meio misto aquecido gera vapor e entra na seção inferior da coluna de retificação. O vapor quente sobe; o líquido de refluxo condensado flui para baixo. Dentro da embalagem ou das partes internas da bandeja, o vapor e o líquido entram em contato total para repetidas trocas de vaporização-condensação. Diferentes componentes com diferentes pontos de ebulição são separados e coletados nas saídas superior e inferior, respectivamente. Toda a torre funciona em estado de circulação contínua para atender às demandas de separação industrial de grande volume.

Principais vantagens do produto

1. Projeto orientado para a indústria de operação contínua e resistente, otimizado para operação de ciclo industrial ininterrupto de longo prazo, fortalece a conexão do flange e o desempenho de colagem do revestimento, adapta a retificação contínua 24 horas nas linhas de produção do parque industrial.

2. Construção modular de seção de torre segmentada Dividida em várias seções de torre padrão, resolve a restrição de transporte do corpo da torre ultra-alta; os usuários podem aumentar ou reduzir as seções da torre posteriormente, de acordo com os requisitos atualizados de precisão de separação.

3. Proteção anticorrosiva de contato com vapor em área total Não apenas a parede interna da torre, todos os anéis de suporte internos, aberturas de bico e flanges de conexão adotam revestimento completo de PTFE; evite danos de corrosão local causados ​​por vapor corrosivo de alta temperatura em lacunas estruturais.

4. Partes internas da torre configuráveis ​​e flexíveis Suporta embalagem aleatória, embalagem estruturada e redistribuidores de líquidos de vários estágios. Ajuste a configuração interna para equilibrar a eficiência de separação e a capacidade real de processamento industrial.

5. Boa compatibilidade para condições operacionais variáveis ​​Desempenho estável sob pressão atmosférica e retificação moderada de pressão negativa, adapta a separação por diferença de ponto de ebulição de vários componentes misturados corrosivos.

6. Compatibilidade de correspondência de todo o sistema HG20536 padrão de flange anticorrosão unificado, pode encaixar perfeitamente com refervedor revestido de PTFE, reator, tanque de recebimento e condensador para circuito de retificação industrial completo.

Tabela Completa de Especificações Técnicas

Principais campos de aplicação

Focado em cenários industriais de separação contínua de grande volume, entregues a parques de química fina, fábricas de fluoroquímicos e fábricas de reciclagem de resíduos líquidos em todo o Sudeste Asiático e Oriente Médio:

1. Recuperação e regeneração de solventes corrosivos de resíduos industriais

2. Retificação fluoroquímica de componentes mistos e coleta de frações

3. Purificação contínua de matérias-primas químicas finas e separação de componentes

4. Projeto ambiental: separação de ingredientes orgânicos de resíduos líquidos corrosivos

5. Purificação e reciclagem de solventes auxiliares de nova energia

6. Processamento de fração de agente auxiliar corrosivo petroquímico

Precauções de operação

1. Restrição do meio de vapor: Somente metal alcalino fundido e trifluoreto de cloro irão corroer o revestimento de PTFE; confirme a composição do vapor antes da inicialização, evite operação prolongada de vapor corrosivo misto desconhecido.

2. Controle de mudança de temperatura: Evite choques bruscos de temperatura. A taxa de aquecimento/resfriamento não deve exceder 12°C por hora, para evitar estresse térmico que leve à delaminação local do revestimento.

3. Limite de operação de vácuo: Não exceda o grau máximo de vácuo de -0,08MPa; a pressão negativa excessiva aumentará o risco de descamação do revestimento.

4. Proteção interna: Evita que fragmentos de metal duro caiam no corpo da torre durante a instalação e revisão; detritos duros e pontiagudos arranharão a superfície do revestimento de PTFE.

5. Limite de carga: Não empilhe peças internas com excesso de peso; siga rigorosamente a carga de projeto do anel de suporte da seção da torre, evitando danos por compressão do revestimento.

6. Modificação proibida no local: Não solde, perfure ou corte a carcaça da torre no local. Qualquer reconstrução deve obter a confirmação do departamento técnico da Zhuoyan.

Guia de manutenção de rotina

1. Inspeção periódica do revestimento: Realize uma verificação de vazamento de faísca em toda a parede a cada 8 a 12 meses. Ênfase na inspeção das juntas de flange da seção da torre, posições dos bicos que suportam repetidas lavagens por vapor.

2. Limpeza interna: Pare o equipamento e deixe esfriar completamente antes de abrir o bueiro. Adote ferramentas de limpeza suaves e partes internas e paredes internas da torre de enxágue com solvente compatíveis; escovas de aço ou raspadores duros são proibidos.

3. Manutenção da vedação do flange: Verifique trimestralmente as juntas de PTFE dos flanges de conexão segmentados. Substitua juntas envelhecidas e deformadas em tempo hábil para evitar vazamento de vapor nas juntas.

4. Revisão interna da torre: Retire a embalagem e o redistribuidor para limpeza durante a manutenção anual de desligamento; remova depósitos de coque e médios para garantir a eficiência da transferência de massa.

5. Proteção externa: Para coluna de retificação instalada ao ar livre, inspecione a condição da pintura antiferrugem a cada 2 anos; reparar pintura descascada para proteger a carcaça de aço carbono da corrosão atmosférica.

6. Gerenciamento de peças de reposição: Reserve juntas de PTFE correspondentes e acessórios internos protegidos por revestimento; peças sobressalentes de metal comuns não podem substituir componentes correspondentes anticorrosivos.

Perguntas frequentes

Q1: Esta coluna de retificação industrial revestida com PTFE pode funcionar para retificação industrial contínua de longo prazo de 24 horas?

R: Sim, esta torre é otimizada para operação de ciclo industrial ininterrupto, adequada para projetos de separação de solventes em grande escala em nível de parque.

Q2: Podemos adicionar ou reduzir seções da torre posteriormente para ajustar a precisão da separação?

R: Adote um design modular segmentado. Novas seções da torre podem ser aumentadas ou removidas no local para ajustar a altura efetiva de separação de acordo com a atualização do processo em estágio posterior.

Q3: A coluna de retificação é aplicável para separação de vapor quente contendo flúor?

R: Pode funcionar com vapor contendo flúor após a atualização para forro de PTFE com espessura de 4 mm; forneça a composição do vapor para nossa avaliação técnica com antecedência.

Q4: O que devemos prestar atenção durante a instalação no local de seções de torre segmentadas?

A: Proteja estritamente a superfície do revestimento de PTFE do flange do zero; use juntas de PTFE correspondentes, siga os requisitos de torque de aperto dos parafusos especificados.

Q5: Você pode fornecer equipamentos completos, incluindo refervedor, reator revestido e tanque de recebimento?

R: Padrão unificado de flange anticorrosão, apoiando a aquisição completa para um conjunto completo de linhas de produção de retificação industrial.

Q6: Qual é o escopo de garantia oficial para coluna de retificação industrial?

A: Garantia estrutural de 10 anos em aço carbono; Forro de PTFE com garantia de 5 anos (excluindo arranhões artificiais, impactos e danos por operação incorreta); acessórios internos da torre Garantia de 2 anos.
