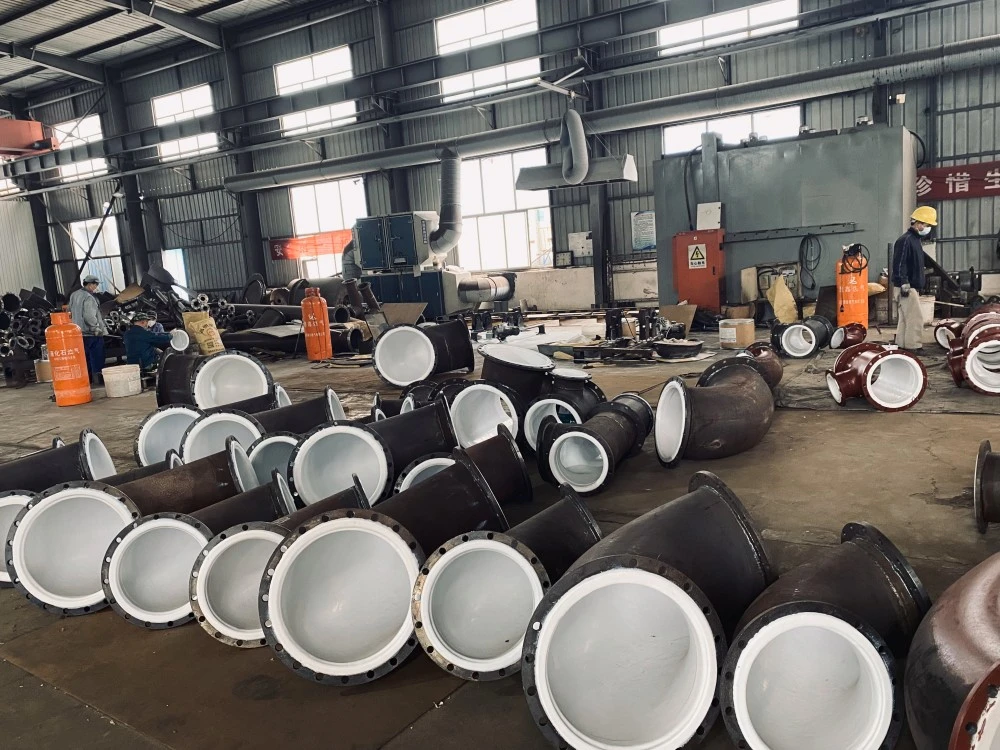

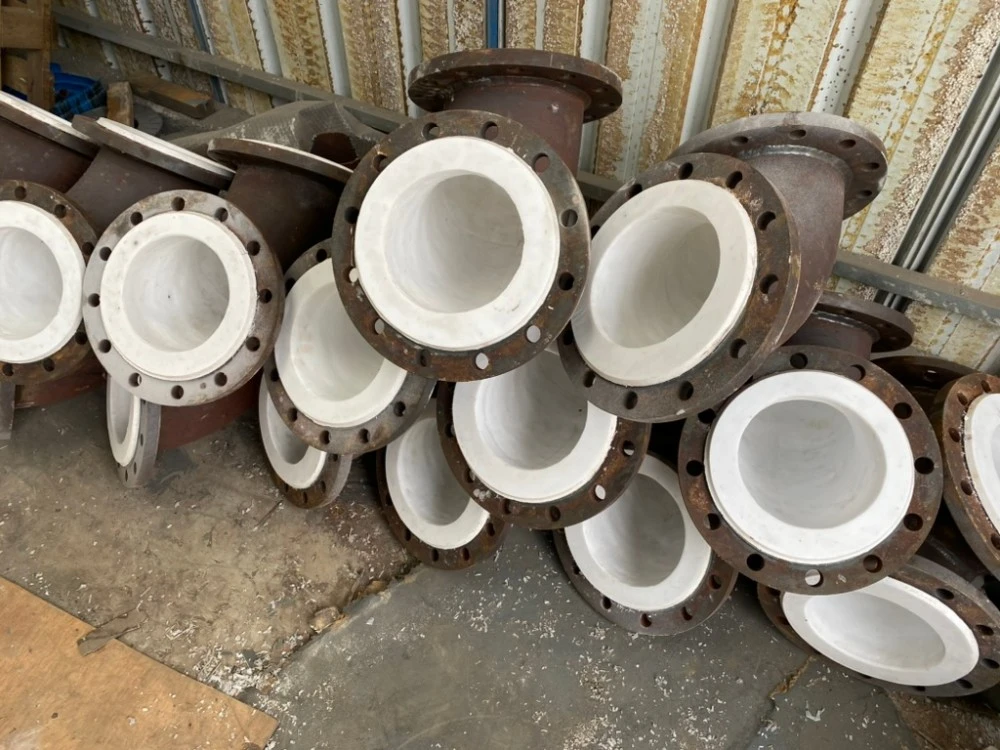

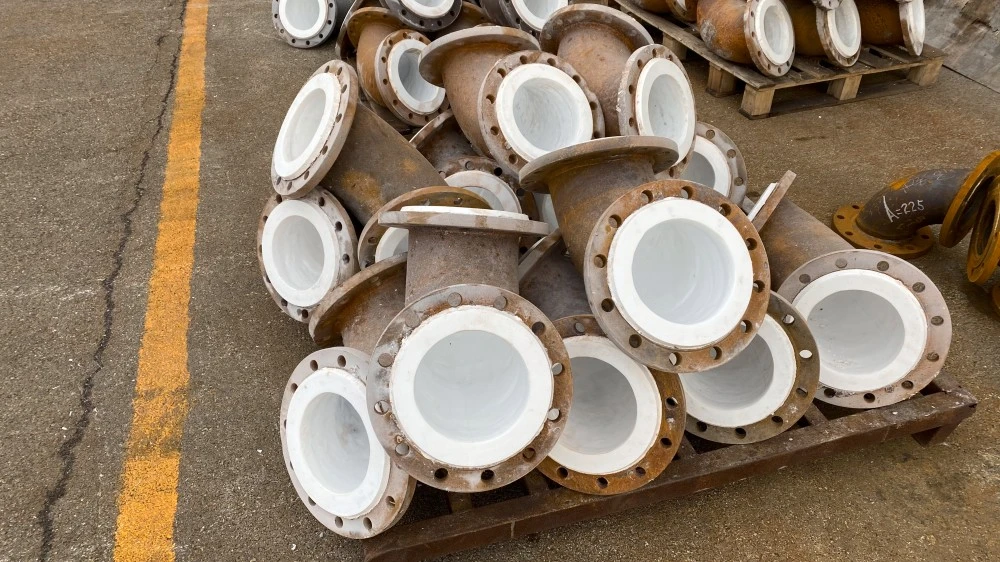

Cotovelo de tubo de processo industrial revestido com PTFE

Zhuoyan, um fabricante profissional da China, fornece cotovelos para tubos de processo industrial revestidos com PTFE projetados para sistemas de dutos que exigem transições direcionais resistentes à corrosão. Essas conexões combinam um invólucro de aço – disponível em variantes de aço carbono ou aço inoxidável – com um revestimento interno de PTFE. A carcaça de aço proporciona resistência mecânica e resistência à pressão, enquanto o revestimento de PTFE protege contra ataques químicos de meios de processo agressivos.

Especificações Técnicas

O que é cotovelo de tubo de processo industrial revestido com PTFE?

Um cotovelo de tubo revestido de PTFE é um acessório de tubo usado para alterar a direção do fluxo em um sistema de tubulação, com um revestimento de politetrafluoroetileno (PTFE) aplicado na superfície interna do corpo do cotovelo de aço. A camada de PTFE serve como barreira entre o fluido transportado e a carcaça metálica, evitando a corrosão do substrato de aço. O cotovelo é produzido revestindo uma concha de aço com material PTFE por meio de processos como moldagem por compressão, moldagem isostática ou moldagem por transferência. As configurações padrão incluem cotovelos de 45 graus e 90 graus, com tamanhos disponíveis de DN25 (1 polegada) até DN600 (24 polegadas).

Aplicativos

Os cotovelos de tubo de processo industrial revestidos com PTFE Zhuoyan são aplicados em processos industriais que exigem tubulação resistente à corrosão para transporte agressivo de fluidos. As áreas de aplicação específicas incluem:

· Sistemas de processamento químico e petroquímico que lidam com ácidos, álcalis e solventes orgânicos

· Fabricação farmacêutica onde a pureza do produto e a resistência à corrosão são necessárias

· Instalações de geração de energia, incluindo sistemas de dessulfuração de gases de combustão (FGD)

· Aplicações de engenharia ambiental, como tratamento de águas residuais e manuseio de gases de escape

· Processamento de alimentos e bebidas onde a superfície inerte e antiaderente evita a contaminação

Vantagens

1. Resistência à corrosão: O revestimento de PTFE oferece resistência à maioria dos meios químicos, com exceção de metais alcalinos fundidos, flúor elementar e certos hidrocarbonetos aromáticos. Isso torna o cotovelo adequado para manusear ácidos fortes, álcalis e solventes orgânicos em uma ampla faixa de concentração.

2. Faixa de temperatura: A faixa típica de temperatura operacional para cotovelos revestidos de PTFE é de -180°C a +160°C, mas a temperatura operacional específica pode ser determinada com base no grau de PTFE e nas condições operacionais.

3. Desempenho de pressão: Dentro da faixa de temperatura operacional, os cotovelos revestidos de PTFE podem suportar pressões de trabalho de até 3,0-4,0 MPa. A carcaça de aço fornece resistência mecânica para suportar as pressões do sistema enquanto o revestimento protege contra a corrosão.

4. Superfície antiaderente: A superfície interna de PTFE proporciona um baixo coeficiente de atrito, reduzindo a resistência ao fluxo e evitando a adesão do meio à parede do tubo.

Manutenção e Considerações

Os produtos revestidos com PTFE diferem dos produtos de aço não revestidos nos requisitos de manuseio e manutenção. As seguintes considerações se aplicam aos cotovelos revestidos com PTFE da Zhuoyan:

Manuseio e Armazenamento– Os produtos revestidos com PTFE devem ser armazenados em ambientes fechados, em condições frescas e secas. As placas finais que protegem as faces do alargamento devem permanecer no lugar até imediatamente antes da instalação. Durante o transporte, nada deve ser colocado dentro do furo para auxiliar na movimentação, pois isso pode danificar o revestimento.

Instalação– Soldagem, brasagem ou corte por chama não devem ser realizados em produtos revestidos, pois esses processos podem danificar o revestimento e potencialmente produzir gases tóxicos. Os parafusos do flange devem ser apertados usando uma chave dinamométrica em uma sequência diagonalmente oposta, com reaperto recomendado após 24 horas de comissionamento e anualmente a partir de então.

Orifícios de ventilação– A maioria dos produtos revestidos com PTFE são equipados com orifícios de ventilação (normalmente de 3 a 5 mm de diâmetro) que têm duas finalidades: permitir o escape de gases permeados para evitar o colapso do revestimento e fornecer indicação antecipada de falha do revestimento. Estes orifícios de ventilação não devem ser bloqueados por tinta ou outras substâncias. Se algum produto for observado vazando pelos orifícios de ventilação, ele deverá ser retirado de serviço imediatamente.

Juntas– Normalmente não são necessárias juntas ao conectar itens revestidos de PTFE a produtos similares. Ao conectar materiais diferentes, como vidro, cerâmica ou metais exóticos, recomenda-se uma junta de envelope de PTFE ou dispositivo semelhante.

Envio e Embalagem

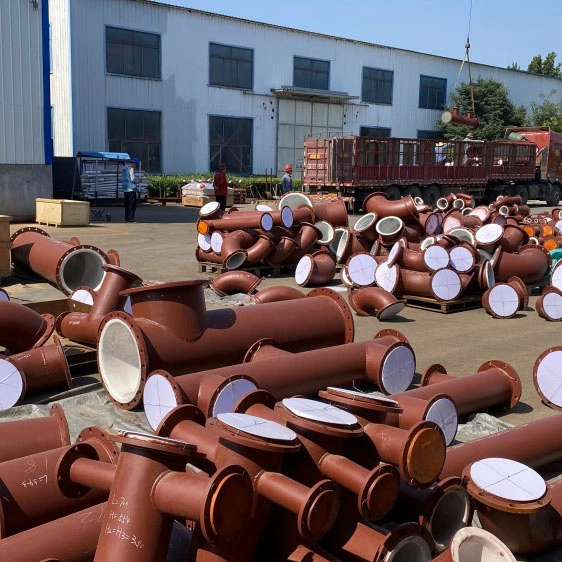

Os cotovelos de tubo revestidos com PTFE da Zhuoyan são embalados para garantir que o revestimento de PTFE seja protegido durante o transporte e armazenamento. As placas finais protegem as superfícies flangeadas e os materiais de embalagem permanecem no lugar antes da instalação. Os produtos são normalmente embalados em caixas de madeira.

Perguntas frequentes

Q1: Qual é a temperatura máxima de operação para cotovelos revestidos de PTFE Zhuoyan?

A1:O cotovelo padrão revestido com PTFE opera de -180°C a +160°C. Os limites reais de temperatura dependem do tipo de PTFE, das condições de pressão e das propriedades químicas do meio que está sendo transportado.

Q2: Os cotovelos revestidos de PTFE podem ser usados ​​sob vácuo?

A2:Sim. Os cotovelos revestidos com PTFE Zhuoyan podem ser usados ​​sob condições de vácuo dentro da faixa de temperatura especificada.

Q3: A quais produtos químicos os cotovelos revestidos de PTFE são resistentes?

A3:O PTFE oferece resistência à maioria dos meios químicos, incluindo ácidos fortes, álcalis fortes e solventes orgânicos. O material não é adequado para metais alcalinos fundidos, flúor elementar ou certos hidrocarbonetos aromáticos.

Q4: São necessárias juntas ao instalar cotovelos revestidos de PTFE?

A4:Normalmente não são necessárias juntas ao conectar itens revestidos de PTFE a produtos revestidos de PTFE semelhantes. Ao conectar materiais diferentes, recomenda-se uma junta de envelope de PTFE ou equivalente.
