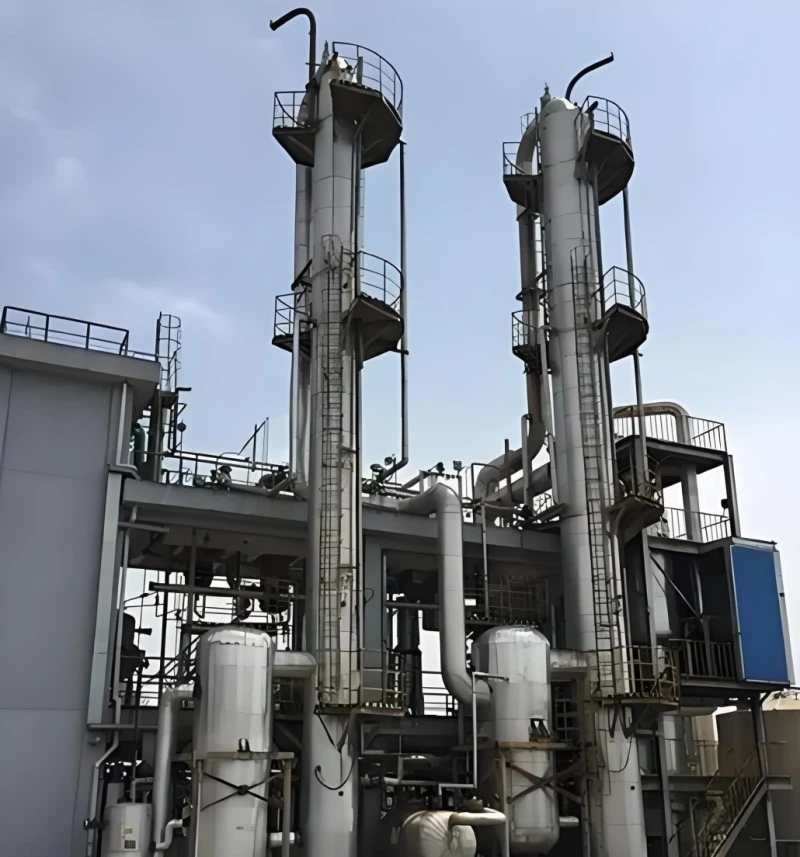

Coluna de destilação química revestida com PTFE

Diferente dos reatores e tanques de recebimento usados ​​para reação e tamponamento intermediário, a Coluna de Destilação Química Revestida com PTFE é um equipamento dedicado de separação por transferência de massa. Ele lida com o contato contracorrente vapor-líquido para realizar o fracionamento de componentes corrosivos mistos. O revestimento externo em aço carbono proporciona rigidez estrutural; o revestimento interno de PTFE sem costura isola o vapor corrosivo quente do substrato metálico, evitando a poluição por íons metálicos e a erosão da casca. Múltiplas configurações internas (embalagem estruturada/aleatória, distribuidores) podem ser combinadas para satisfazer diferentes metas de pureza de separação. Ele foi entregue a muitos projetos no exterior para reciclagem de solventes, retificação fluoroquímica e purificação de reagentes de alta pureza.

O que é coluna de destilação química revestida com PTFE

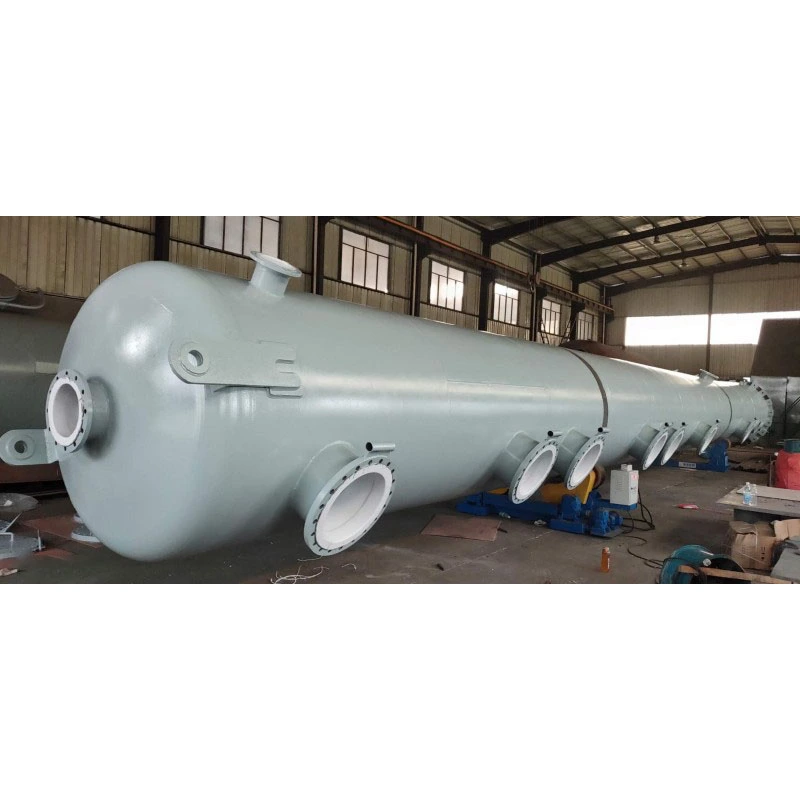

A coluna de destilação química revestida com PTFE é um equipamento de separação com suporte de pressão em forma de torre vertical. O revestimento externo é de aço carbono para vasos de pressão; a parede interna, os bocais e o bueiro são totalmente cobertos por um revestimento de PTFE sem costura laminado a vácuo. Sua função principal é a destilação/retificação: o vapor misturado quente sobe enquanto o líquido condensado flui para baixo dentro da parte interna da torre, conseguindo a separação dos componentes por meio de ciclos repetidos de vaporização-condensação. Este equipamento não foi projetado para reação de agitação ou simples armazenamento estático. Ele se concentra em condições de trabalho bifásicas gás-líquido com vapor corrosivo. Os usuários podem selecionar embalagens internas ou tipo bandeja de acordo com os requisitos de separação. Pode ser montado com reator revestido com PTFE, tanque receptor e condensadores para constituir um circuito fechado completo de processo de retificação.

Principais vantagens do produto

1. Revestimento de cobertura total para resistência ao vapor corrosivo Todas as superfícies de contato com vapor, incluindo parede da torre, aberturas de bicos e flanges de conexão interna, adotam revestimento integral de PTFE, resistindo à erosão de vapor contendo ácido quente, álcali e flúor, resolvendo o problema de falha de torres de destilação de metal comuns que enfrentam vapor agressivo.

2. Partes internas da torre personalizáveis ​​para diferentes alvos de pureza Suporta embalagem estruturada, embalagem aleatória e dispositivos de redistribuição de líquidos. Ajuste a configuração interna para atender às demandas de separação bruta de baixo custo ou purificação de frações finas de alta precisão.

3. Boa adaptabilidade ao vácuo para substâncias sensíveis ao calor O revestimento de PTFE ligado a vácuo mantém a integridade sob retificação de pressão negativa de longo prazo, adequado para componentes corrosivos lábeis ao calor que precisam de destilação a vácuo de baixo ponto de ebulição.

4. Superfície interna lisa de baixo resíduo O revestimento liso de PTFE reduz a adesão média, conveniente para troca de lotes e limpeza interna; reduz o risco de contaminação cruzada em oficinas de produção de vários produtos.

5. Projeto modular de combinação de seção de torre Adota uma estrutura modular de seção de torre segmentada, conveniente para transporte, montagem no local e posterior substituição de componentes internos locais, reduzindo as despesas gerais de manutenção.

6. Interface de flange padrão unificada Adote flanges totalmente revestidos anticorrosão HG20536, encaixando perfeitamente com o reator revestido da série Zhuoyan, tanque de recebimento, tubulação e condensador para aquisição completa do conjunto.

Tabela Completa de Especificações Técnicas

Sugestões de seleção de modelos profissionais

1. Confirme primeiro o objetivo da separação Para recuperação bruta de solvente comum: escolha uma configuração de embalagem aleatória de baixo custo. Para fracionamento químico/farmacêutico de alta pureza: selecione embalagem estruturada de alta eficiência e redistribuidores de líquidos de vários estágios.

2. Selecione a espessura do revestimento de acordo com a composição do vapor Vapor ácido-base comum: adote o revestimento padrão de PTFE de 3 mm. Se o meio contiver ácido fluorídrico/vapor fluorado, atualize para um revestimento antifluoreto de 4 mm de espessura.

3. Lembrete de condição de trabalho a vácuo Se for necessária destilação de alto vácuo a longo prazo, notifique a equipe técnica para fortalecer a embarcação de laminação a vácuo para evitar a delaminação do revestimento.

4. Projeto modular de seção de torre correspondente à coluna de altura superdimensionada adota design dividido de seção de torre segmentada, conveniente para transporte rodoviário e montagem no local. Fornece limitação de altura da planta para altura de segmento personalizada.

5. Correspondência de todo o sistema de processo Fornece parâmetros de desenho do reator, tanque receptor e condensador correspondentes. Nossa equipe otimiza a posição do bico e o tamanho do flange para realizar o acoplamento com transformação zero de todo o circuito de retificação.

Perguntas frequentes

Q1: Esta coluna de destilação química revestida com PTFE pode funcionar de forma estável sob retificação a vácuo de longo prazo? R: Sim, o revestimento de PTFE integrado a vácuo pode funcionar continuamente sob pressão negativa de -0,09 MPa, adequado para destilação a vácuo de meio corrosivo sensível ao calor.

P2: Posso alterar diferentes componentes internos da torre para diferentes requisitos de pureza de separação? R: Sim, o design modular suporta a substituição de componentes de embalagem e redistribuidor para ajustar o desempenho de separação sem alterar a estrutura da torre.

Q3: Esta coluna de destilação é adequada para retificação contendo vapor de ácido fluorídrico? R: Pode ser usado após a atualização para revestimento de PTFE anti-fluoreto de 4 mm de espessura; informe antecipadamente a nossa equipe técnica sobre a composição do vapor.

Q4: A torre super alta não pode ser transportada inteira. Como resolver este problema? R: Adotamos produção de seção de torre modular segmentada, montagem completa em campo após a entrega, adaptando o limite de altura de transporte.

Q5: Você pode fornecer um reator revestido de PTFE e um tanque de recepção combinados como um conjunto completo de retificação? R: Padrão de flange unificado, apoiando a aquisição completa de equipamentos completos de linha de produção de retificação.

Q6: Qual é o escopo da garantia para coluna de destilação? R: A carcaça de aço carbono possui garantia estrutural de 10 anos; Forro de PTFE com garantia de 5 anos (excluindo arranhões artificiais e danos por operação inadequada).
