Coluna de separação de vapor químico revestido com PFA

A coluna de separação química de vapor revestida com PFA é uma torre de fracionamento em fase de vapor que aplica revestimento anticorrosivo PFA de spray fundido, funcionalmente diferente das torres de destilação revestidas com PTFE laminadas em folha. Em vez de colar uma folha espessa de fluoropolímero, o revestimento denso de PFA é fundido termicamente no substrato de aço carbono. Ele é excelente para cenários de trabalho em meio vapor de alta pureza, onde é necessário um controle rigoroso da lixiviação de íons metálicos. O vapor misturado corrosivo quente completa a transferência de massa em contracorrente vapor-líquido dentro da torre. A barreira contínua e densa de PFA isola o vapor ácido quente, contendo halogênio e oxidante do invólucro metálico, evitando a contaminação do destilado por íons metálicos. Amplamente implantado para purificação química de alta pureza no exterior, retificação intermediária farmacêutica e projetos de reciclagem de reagentes semicondutores.

Princípio de funcionamento

1. Princípio material anticorrosivo

-Substrato externo: o casco de aço carbono do vaso de pressão Q345R suporta carga mecânica, pressão operacional e carga de vento externa. -Barreira protetora interna: O pó de fluoropolímero PFA （Perfluoroalcoxi） é pulverizado por fusão e curado termicamente na parede interna da torre, bueiros e superfícies do bocal para formar um revestimento denso e contínuo de película fina. Graças às ligações moleculares carbono-flúor estáveis, o revestimento PFA curado apresenta excelente inércia química, bloqueia a penetração de vapor corrosivo quente e evita a dissolução de íons metálicos básicos no destilado, alcançando proteção anticorrosiva e de alta pureza.

2. Lógica correspondente do processo de separação de vapor

O vapor corrosivo misturado quente entra na parte inferior da torre e sobe; o líquido de refluxo condensado flui para baixo através dos componentes do empacotamento/distribuidor da torre. A transferência de massa repetida de vaporização-condensação realiza o fracionamento de vários componentes. Todo o vapor quente ascendente entra em contato apenas com superfícies revestidas com PFA. Esta coluna atende principalmente a fluxos de trabalho de separação dominados por fase de vapor: retificação a vácuo de matéria-prima corrosiva sensível ao calor, purificação de reagentes de alta pureza, fracionamento de vapor com solvente contendo halogênio. Ele pode ser conectado a condensadores e vasos receptores revestidos com PFA para construir um circuito fechado completo de separação de vapor de alta pureza.

Principais vantagens do produto

1. Desempenho de lixiviação de íons metálicos ultrabaixo O revestimento PFA denso termicamente fundido reduz o risco de precipitação de íons, adequado para produção de destilados de alta pureza, atende aos requisitos parciais de purificação de reagentes de grau semicondutor e GMP.

2. Boa adaptabilidade para geometria interna de torre complexa O processo de revestimento por spray fundido cobre formas complexas, como cantos de bicos, suportes redistribuidores e seções de torre de pequeno diâmetro que trazem obstáculos à instalação para revestimento de PTFE baseado em folha.

3. Camada de barreira fina e contínua uniforme Sem costuras de soldagem nas juntas de chapa que são típicas para revestimento de chapa de PTFE; reduz o risco oculto de penetração de vapor ao longo das lacunas de soldagem sob condições de trabalho cíclicas de vapor quente.

4. Operação flexível em fase de vapor a vácuo Adequado para destilação a vácuo de vapor corrosivo termolábil; O revestimento PFA devidamente curado mantém a adesão sob ambiente estável de vapor com pressão negativa.

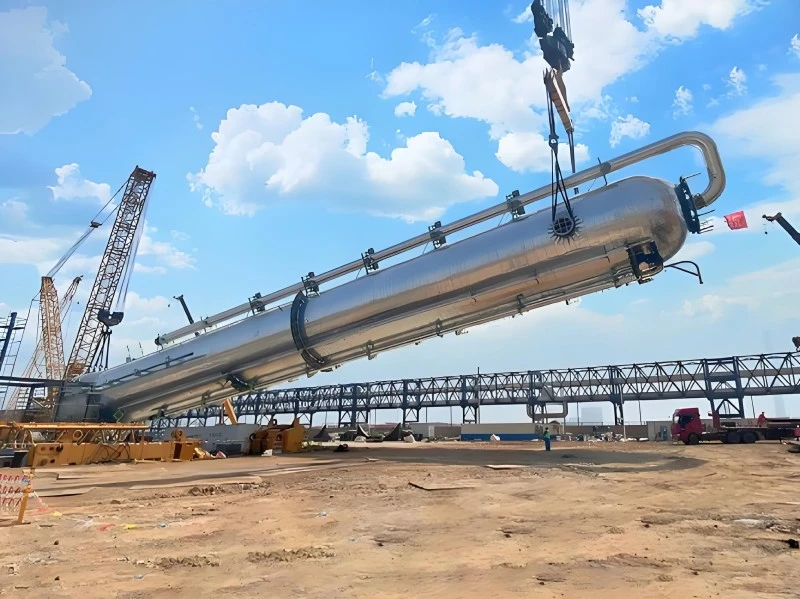

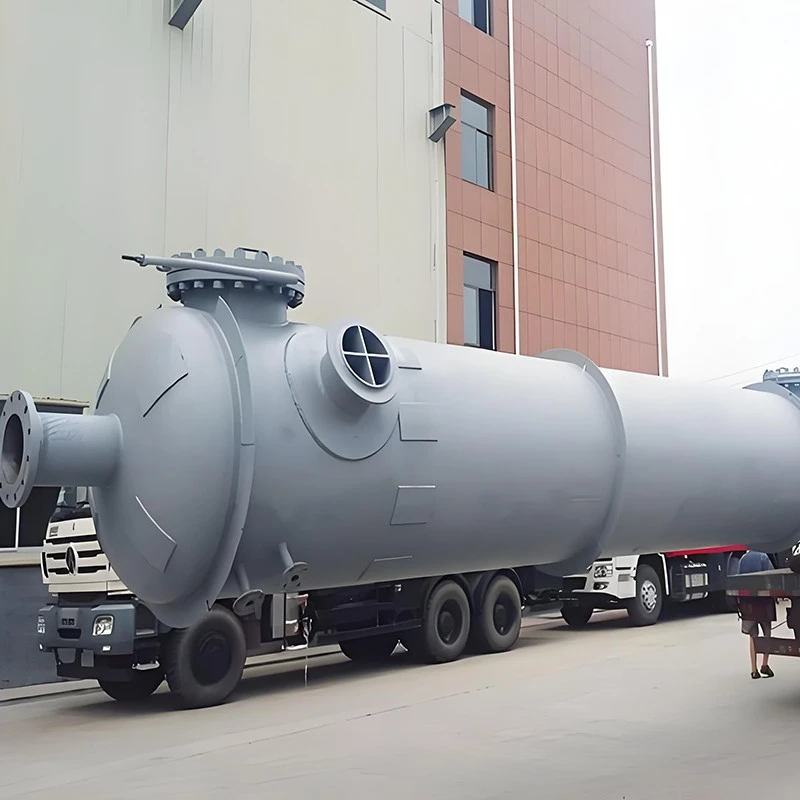

5. Projeto modular de combinação de seção de torre Seções de torre montadas em segmentos para transporte conveniente de longa distância e montagem em campo; os internos podem ser trocados para ajustar a precisão da separação.

6. Compatibilidade entre sistemas Disponível com flanges anticorrosivos HG20536, pode ser acoplado com válvula de tubo revestida com PFA ou revestida com PTFE e equipamento de recepção para construção completa do circuito de separação.

Tabela Completa de Especificações Técnicas

Principais campos de aplicação

Visar cenários de fracionamento de vapor corrosivo de alta pureza, registros de exportação cobrindo fábricas de produtos químicos de alta qualidade no Sudeste Asiático e no Oriente Médio:

1. Retificação e purificação de vapor com solvente de alta pureza e química fina

2. Separação de vapor a vácuo intermediário farmacêutico para requisitos de baixo teor de impurezas metálicas

3. Recuperação e fracionamento de vapor corrosivo de reagente auxiliar semicondutor

4. Processo de separação química especial de fase de vapor contendo halogênio

5. Projeto de destilação a vácuo de meio corrosivo sensível ao calor

6. Oficina de teste de separação de vapor corrosivo de alta pureza em escala piloto

Precauções de operação

1. Limitação média: o revestimento PFA resiste à maioria dos ácidos, álcalis e vapor orgânico; evite a exposição prolongada a metais alcalinos fundidos e trifluoreto de cloro, que degradarão o material de fluoropolímero. Não recomendado para vapor carregado com partículas sólidas pesadas; grão sólido irá desgastar a superfície do revestimento.

2. Restrição de mudança de temperatura: Evitar choque térmico drástico; taxa de aquecimento/resfriamento controlada ≤10℃ por hora. A alternância acentuada entre quente e frio pode induzir microfissuras e delaminação no revestimento.

3. Limite de operação a vácuo: Não exceda a classificação máxima de vácuo de -0,07 MPa. A pressão negativa excessiva aumenta o risco de descascamento do revestimento do substrato de aço.

4. Proteção da montagem: Durante a instalação interna, evite rigorosamente que componentes metálicos pontiagudos arranhem ou impactem as superfícies internas revestidas com PFA.

5. Modificação de campo proibida: Nenhuma soldagem, retificação ou perfuração no local da torre. A operação em alta temperatura destruirá a adesão do revestimento PFA.

6. Requisitos de alimentação de vapor: O vapor de alimentação deve reduzir ao máximo o transporte de partículas sólidas; é sugerido um dispositivo de filtro frontal para reduzir o impacto das partículas abrasivas no revestimento.

Guia de manutenção de rotina

1. Inspeção periódica do revestimento: A cada 6-9 meses, realize a detecção de vazamento de faíscas e a medição da espessura do revestimento. Concentre-se nos cantos dos bicos e nas zonas de transição do flange da seção da torre vulneráveis ​​à erosão por vapor.

2. Limpeza interna: Resfrie a torre completamente e libere a pressão antes de abrir o bueiro. Adote apenas ferramentas macias não metálicas e lavagem com circulação de solvente compatível; escova de arame de aço e raspador duro são estritamente proibidos para evitar danos por arranhões no revestimento.

3. Inspeção de vedação do flange: Verifique trimestralmente as juntas compostas de PFA; substitua as juntas envelhecidas/deformadas em tempo hábil para impedir o vazamento de vapor nas posições das juntas.

4. Revisão interna da torre: Embalagem para retirada e redistribuidor para limpeza durante a parada anual; remova os depósitos da fase de vapor de coque para garantir a eficiência da transferência de massa.

5. Manutenção do revestimento externo: Para colunas montadas ao ar livre, inspecione a pintura antiferrugem externa a cada dois anos; reparar pintura descascada para proteger o substrato de aço carbono da corrosão atmosférica.

6. Gerenciamento de peças sobressalentes: Armazene juntas compostas PFA correspondentes; juntas metálicas comuns não devem substituir acessórios de vedação anticorrosivos. Assim que aparecerem bolhas ou descamação do revestimento local, entre em contato com o fabricante para reparo profissional; não realize reparos de remendos autoadesivos no local.

Perguntas frequentes

Q1: Qual é a principal diferença entre a coluna de separação química de vapor revestida com PFA e a coluna de destilação revestida com PTFE?

R: Este produto adota revestimento fino PFA curado termicamente por spray derretido sem costuras de soldagem de folha, superior para condições de trabalho em fase de vapor de alta pureza e lixiviação de baixo íon. A torre revestida com PTFE usa laminação espessa de folha de fluoropolímero e tem melhor desempenho sob forte erosão por imersão em fase líquida.

Q2: A torre revestida com PFA pode funcionar sob destilação a vapor de alto vácuo de longo prazo?

A: Operação estável sob vácuo de 0,07 MPa; não ultrapasse o valor de vácuo projetado, o excesso de vácuo pode desencadear o risco de delaminação do revestimento.

Q3: Esta torre revestida é adequada para vapor contendo partículas abrasivas sólidas?

R: Não recomendado. Partículas sólidas duras transportadas pelo vapor desgastarão o revestimento PFA; instale um dispositivo de filtragem de remoção de partículas frontal se as partículas não puderem ser completamente eliminadas.

Q4: Os componentes internos da torre podem ser substituídos no local para ajustar a precisão da separação?

R: O design modular da seção da torre permite a substituição interna durante o desligamento; tenha cuidado para evitar riscar o revestimento interno de PFA durante o trabalho de desmontagem e montagem.

Q5: Quais itens de inspeção cada coluna de separação de vapor revestida com PFA será concluída antes do envio?

R: Cada torre passa por teste de uniformidade de espessura de revestimento, varredura de faísca de parede inteira e verificação dupla de estanqueidade de retenção de pressão hidráulica.

Q6: O que a garantia oficial cobre?

R: A carcaça de aço carbono possui garantia estrutural de 10 anos; Revestimento PFA com garantia de 5 anos (excluindo arranhões, abrasão por partículas e danos por operação incorreta); acessórios internos da torre Garantia de 2 anos.
