Meios de processo corrosivos, condições operacionais exigentes e requisitos rigorosos de limpeza de superfícies podem tornar a seleção de materiais do equipamento uma tarefa de engenharia complexa. O revestimento perfluoroalcóxi alcano (PFA) fornece uma barreira de fluoropolímero sobre um substrato metálico, ajudando a proteger a superfície subjacente de meios químicos compatíveis. A adequação de um recipiente revestido depende de mais do que apenas a resistência química: a integridade do revestimento, a temperatura, a pressão, a geometria do equipamento e o processo pretendido precisam ser avaliados em conjunto.
Este guia explica como os recipientes revestidos com PFA são usados em operações de armazenamento, coleta de materiais, mistura e separação. Ele examina características de revestimento, configurações de equipamentos, compatibilidade química, métodos de inspeção, limites operacionais, práticas de limpeza e requisitos de especificações técnicas. O objetivo é ajudar os engenheiros de processo a definir as informações necessárias para avaliar uma configuração adequada antes da finalização do projeto e da fabricação do equipamento.
Índice
Escolha uma seção abaixo para explorar a seleção de materiais, projeto do vaso, inspeção e considerações específicas da aplicação.
- Compreendendo a tecnologia de revestimento PFA
- Características importantes do revestimento
- Quatro configurações principais de equipamentos
- Compatibilidade Química e Meios de Processo
- Condições de temperatura, pressão e vácuo
- Geometria Complexa e Cobertura de Revestimento
- Inspeção e Verificação de Qualidade
- Aplicações Industriais
- Práticas de limpeza, manutenção e operação
- Equipamento Revestido e Equipamento Revestido com Folha
- Preparando uma Especificação Técnica
- Erros comuns de seleção
- Configuração personalizada e revisão de design
- Perguntas frequentes
- Considerações Finais de Engenharia
1. Compreendendo a tecnologia de revestimento PFA
Equipamentos de processamento químico geralmente lidam com ácidos, álcalis, solventes, intermediários e misturas que podem atacar superfícies metálicas expostas. A seleção de um material apropriado é, portanto, essencial quando o processo requer contenção confiável, contato controlado com o material e desempenho consistente do equipamento. Em muitas aplicações, o material utilizado na estrutura do vaso e o material exposto ao processo atendem a diferentes propósitos de engenharia.

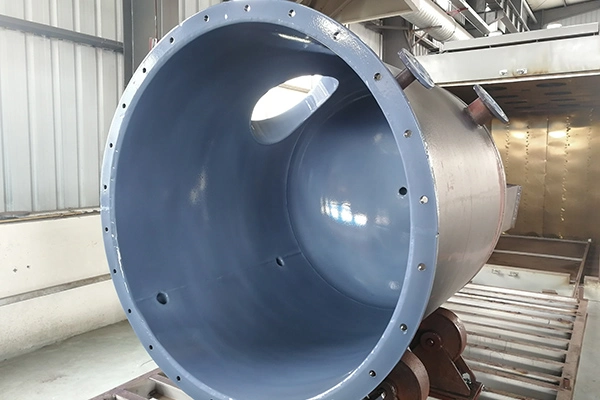

Equipamentos revestidos com PFAuse um revestimento PFA aplicado à superfície metálica interna para fornecer uma barreira resistente à corrosão para meios de processo compatíveis. O substrato metálico fornece suporte estrutural, enquanto o revestimento de polímero cria a superfície de contato pretendida. Este arranjo pode ser considerado para vasos de processo e estruturas internas onde é necessária uma superfície protetora de fluoropolímero.
PFA significa perfluoroalcoxi alcano, um fluoropolímero conhecido por ampla resistência química e desempenho térmico. Suas propriedades o tornam útil em ambientes selecionados de processamento químico, incluindo aplicações onde a limpeza da superfície e o contato direto reduzido entre o meio do processo e o substrato são importantes.
Como funciona a barreira protetora
O revestimento separa o meio do processo do metal subjacente quando o revestimento é contínuo, aplicado corretamente e adequado para o serviço especificado. A resistência química é apenas uma parte desta função. A integridade do revestimento também é importante porque defeitos locais, danos ou condições operacionais inadequadas podem prejudicar a barreira pretendida.
Ao contrário de um revestimento de folha separado, que utiliza uma camada de polímero pré-fabricada instalada dentro de um recipiente, um revestimento é aplicado ao substrato. Dependendo da aplicação e do processo, um método de revestimento pode ser considerado para superfícies internas com formas complicadas, múltiplas transições ou detalhes que requerem uma cobertura cuidadosa.
A adequação de uma aplicação específica depende da preparação do substrato, do método de aplicação, da espessura do revestimento, da geometria da superfície, dos requisitos de cura ou processamento e do plano de inspeção. Esses elementos devem ser avaliados como parte do projeto do equipamento, em vez de serem tratados como considerações posteriores separadas.
Por que o substrato metálico ainda é importante
O revestimento não substitui a necessidade de uma embarcação adequadamente projetada. O corpo metálico deve ser projetado para as cargas estruturais, dimensões, conexões, arranjo de suporte e pressão ou vácuo aplicáveis do equipamento. Uma superfície resistente à corrosão não pode compensar um corpo de vaso que é inadequado para o seu serviço mecânico.
Da mesma forma, a geometria do substrato influencia o sistema de revestimento. Cantos, transições internas, aberturas de conexão e outras características complexas podem exigir atenção especial durante a preparação, aplicação e inspeção da superfície. A construção proposta deverá proporcionar acesso para aplicação e verificação do revestimento onde o processo necessitar de proteção.
Princípio de engenharia:Avalie o revestimento e sua estrutura subjacente como um sistema de equipamento. A compatibilidade química, a integridade da barreira, o projeto estrutural e as condições do processo devem apoiar a aplicação pretendida.
Comece com a tarefa do processo
Antes de selecionar uma embarcação, identifique a função que ela deve desempenhar. Um recipiente de armazenamento contém um material por um período definido. Um receptor coleta material de outra operação. Um tanque de mistura suporta mistura ou agitação, enquanto uma coluna fornece um ambiente para um processo de separação. Cada tarefa cria requisitos diferentes de geometria, conexões, acessórios e condições operacionais.
A definição antecipada desta função fornece uma base prática para avaliar o sistema de revestimento e a configuração do equipamento. Também ajuda a evitar que uma especificação genérica ignore um recurso do processo que afeta o projeto final.
2. Características importantes do revestimento
O revestimento PFA é selecionado para uma combinação de propriedades de material e superfície. A importância de cada propriedade depende do meio químico, do grau de proteção da superfície exigido, do projeto do equipamento e de como a embarcação será operada e limpa.
Resistência à corrosão
O PFA resiste a uma variedade de produtos químicos corrosivos, tornando-o um candidato para aplicações nas quais uma superfície metálica exposta pode não fornecer a vida útil necessária ou a compatibilidade do material. No entanto, nenhuma seleção deve ser baseada apenas na descrição geral de um produto químico como ácido, álcali, solvente ou agente oxidante.
A composição química exata, concentração, temperatura, duração do contato e sequência do processo contribuem para a avaliação da compatibilidade. As misturas e as alterações nas composições do processo requerem atenção especial porque o seu comportamento pode diferir daquele de um produto químico isolado.
Suavidade e facilidade de limpeza da superfície
Uma superfície polimérica lisa pode ajudar a reduzir a retenção de resíduos do processo e facilitar a limpeza em configurações de equipamento adequadas. Esta característica pode ser relevante para processos químicos finos e farmacêuticos onde a remoção de materiais residuais é um requisito operacional importante.
No entanto, a suavidade da superfície por si só não garante a facilidade de limpeza. A geometria do equipamento, as zonas mortas, a drenabilidade, o tipo de resíduo, a compatibilidade do agente de limpeza e o procedimento de limpeza influenciam a eficácia com que um recipiente pode ser limpo. Bicos internos, cantos, interfaces do agitador e outras transições devem ser considerados ao avaliar o projeto geral.
Controle de superfície de contato
Um revestimento contínuo e adequado pode reduzir o contato direto entre o meio do processo e o substrato metálico. Isto pode ser relevante onde o controle do contato metálico ou da contaminação potencial é importante. O resultado real depende da integridade do revestimento, do processo químico e dos requisitos de controle de contaminação estabelecidos para a aplicação.
Em serviços de alta pureza, o sistema completo deve ser avaliado em vez de assumir que um revestimento de fluoropolímero satisfaz automaticamente todos os requisitos de pureza. A condição do revestimento, a limpeza do equipamento, os componentes conectados, os procedimentos de limpeza e a possibilidade de retenção de material contribuem para a avaliação.
Desempenho térmico
O PFA pode ser usado em aplicações selecionadas que envolvem temperaturas elevadas ou reduzidas. As informações do produto para esta linha de equipamentos listam uma faixa de temperatura de -20°C a 260°C. Isto deve ser tratado como uma faixa declarada para avaliação técnica, e não como um limite operacional universal para cada recipiente, sistema de revestimento, produto químico ou condição de pressão.
O limite operacional apropriado deve ser confirmado para o equipamento específico e para o ciclo de trabalho completo. A temperatura pode influenciar o comportamento do polímero, a compatibilidade química e a interação entre o revestimento e o substrato metálico. Aquecimento, resfriamento, ciclos térmicos repetidos e mudanças bruscas de temperatura devem, portanto, ser identificados durante o projeto.
Cobertura e integridade do revestimento
A função de um revestimento depende da sua condição na superfície interna necessária. Uma cobertura consistente e uma espessura adequada são importantes, enquanto pequenos furos ou danos podem comprometer a proteção local. A preparação da superfície e o controle da aplicação são, conseqüentemente, considerações importantes durante a fabricação.
O método de inspeção e os critérios de aceitação devem ser adequados ao sistema de revestimento e ao projeto do recipiente. Um requisito de revestimento deve identificar as áreas a serem protegidas, os requisitos de espessura aplicáveis e as evidências de inspeção exigidas antes do equipamento ser aceito.
- Avalie a resistência química em relação ao meio real e às condições operacionais.
- Considere a influência do acabamento superficial e da geometria do recipiente na limpeza.
- Definir requisitos de superfície de contato e controle de contaminação, quando aplicável.
- Confirme os limites de temperatura e pressão para a montagem completa do equipamento.
- Especifique métodos de inspeção de revestimento e critérios de aceitação antes da produção.
3. Quatro configurações principais de equipamentos
Os recipientes revestidos desempenham funções diferentes em uma planta de processo. Tanques de armazenamento, receptores, tanques de mistura e colunas podem exigir proteção contra corrosão, mas seus formatos, conexões, componentes internos e sequências operacionais não são intercambiáveis.
3.1 Tanques de armazenamento revestidos com PFA
Os tanques de armazenamento contêm materiais químicos, matérias-primas, intermediários ou líquidos de processo compatíveis até que sejam usados ou transferidos para outra operação. Nestas aplicações, o revestimento pode permanecer em contacto com o meio armazenado durante um período prolongado.
O processo de seleção deve levar em conta a composição e concentração do meio armazenado, a duração esperada do armazenamento, as temperaturas mínima e máxima e os procedimentos de enchimento e esvaziamento. A descrição do processo também deve abranger quaisquer agentes de limpeza que entrem em contato com a superfície interna.
A capacidade deve ser definida em termos do volume de trabalho necessário e do volume nominal do recipiente. A geometria final deve permitir o nível de líquido pretendido, a disposição da instalação, as conexões e quaisquer requisitos adicionais do processo.
- Confirme a substância ou mistura a armazenar e as suas condições de funcionamento.
- Especifique o volume nominal, o volume de trabalho utilizável e as dimensões principais.
- Identifique os requisitos de entrada, saída, drenagem, ventilação e instrumentação, quando aplicável.
- Revise o acesso para inspeção, limpeza e manutenção de rotina.
Uma especificação de armazenamento bem definida conecta a compatibilidade do material com os requisitos práticos da instalação. A embarcação deve ser avaliada tanto pela sua função de contenção como pelas suas interfaces com o sistema circundante.

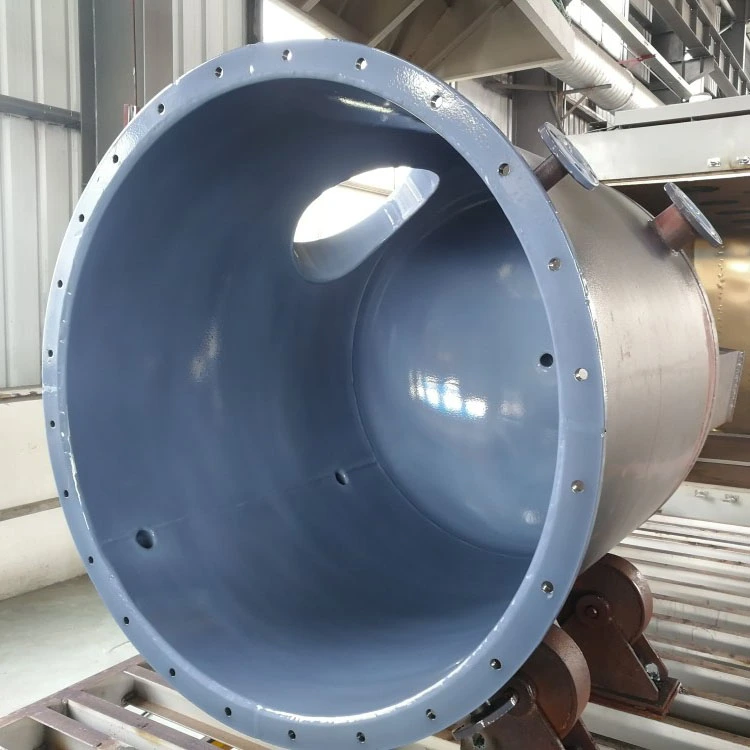

3.2 Receptores revestidos com PFA
Os receptores coletam materiais de um estágio anterior antes que o conteúdo seja transferido, processado posteriormente ou direcionado para outra parte da planta. Dependendo do processo, o material recebido pode ser líquido, condensado, intermediário ou corrente cuja composição muda durante a operação.
A taxa de recepção determina o volume necessário e o arranjo de conexão. Os projetistas devem compreender o fluxo de entrada, quanto material pode acumular antes da próxima transferência e se a pressão ou a temperatura podem mudar durante a coleta e descarga.
Um receptor pode ter diversas conexões para entrada de material, descarga, ventilação, monitoramento de nível ou outras funções. Suas posições devem ser coordenadas com o layout do processo, necessidades de drenagem e requisitos de acesso. O revestimento interno deve ser adequado ao material que entra no recipiente, incluindo alterações relevantes na sua composição.
- Identifique o equipamento upstream e as propriedades do fluxo de entrada.
- Defina o volume de acumulação esperado e a frequência de transferência.
- Especifique conexões de entrada, descarga, ventilação e monitoramento.
- Considere mudanças de pressão, condensação e variações de temperatura quando relevante.
A definição desses detalhes operacionais ajuda a estabelecer a finalidade do receptor dentro do sistema de processo mais amplo e fornece uma base clara para finalizar sua configuração.
3.3 Tanques de mistura revestidos com PFA
Os tanques de mistura combinam dois ou mais materiais ou mantêm uma mistura sob condições operacionais controladas. Dependendo da tarefa, o equipamento pode incluir um agitador, uma entrada de eixo, um conjunto de acionamento, vedações, instrumentação e conexões de materiais adicionais.
O revestimento do tanque é apenas um componente do sistema completo de contato com o material. Quaisquer outras peças molhadas, incluindo vedações e juntas, devem ser consideradas separadamente para compatibilidade com o meio do processo. Os seus limites de temperatura e pressão também devem ser consistentes com o funcionamento do equipamento.
Os requisitos mecânicos também influenciam a configuração. As propriedades esperadas do líquido, o objetivo da mistura, a velocidade operacional necessária e o comportamento do processo devem ser estabelecidos antes da finalização do arranjo do agitador. A interface entre o conjunto de mistura e o recipiente revestido deve ser revisada para que a carga mecânica e os requisitos de acesso sejam atendidos.
- Descrever os materiais que estão sendo misturados e as alterações relevantes durante a operação.
- Especifique o objetivo de mistura e o arranjo necessário do agitador.
- Identifique entradas de eixo, vedações, juntas, instrumentos e outros acessórios.
- Revise o acesso para limpeza e remoção de resíduos de elementos internos.
O arranjo final deve atender aos requisitos do processo sem presumir que o mesmo agitador ou layout de conexão seja apropriado para cada aplicação de mistura.
3.4 Colunas Revestidas com PFA
Colunas revestidas podem ser usadas em operações de separação, como destilação e retificação, quando o processo requer uma superfície interna resistente à corrosão. Sua configuração depende da taxa de separação, das condições operacionais, dos materiais do processo e da construção dos componentes internos.
Ao contrário de um simples recipiente de armazenamento, uma coluna pode conter vários recursos internos que influenciam o contato entre as fases do processo. Dependendo do projeto, o arranjo pode incluir estruturas internas e conexões que precisam ser coordenadas com o processo de revestimento e requisitos de inspeção.
Os engenheiros de processo devem definir a tarefa de separação pretendida, a temperatura e pressão operacional, a composição do material e os requisitos dos equipamentos associados. O método de revestimento proposto deve ser adequado à geometria do pilar e às superfícies internas que necessitam de proteção.
- Descrever o processo de separação pretendido e as etapas operacionais relevantes.
- Identifique a mídia do processo e as mudanças esperadas na composição.
- Forneça dimensões de coluna, posições de conexão e detalhes de configuração interna.
- Estabeleça como a cobertura e integridade do revestimento serão avaliadas em superfícies relevantes.
A especificação do equipamento deve refletir o processo de separação real, em vez de tratar uma coluna como um recipiente de armazenamento com formato diferente.
| Tipo de equipamento | Função Primária | Foco principal do design | Informações importantes |
|---|---|---|---|
| Tanque de armazenamento | Retém materiais químicos por um período especificado. | Contenção, condições de armazenamento e acesso de transferência. | Meio armazenado e volume de trabalho. |
| Receptor | Coleta material de um processo upstream. | Fluxo de entrada, acumulação e descarga. | Sequência de transferência e layout de conexão. |
| Tanque de mistura | Combina materiais ou mantém uma mistura. | Agitação, interfaces de eixo e acessórios molhados. | Função de mistura e propriedades do material. |
| Coluna | Suporta um processo de separação. | Configuração interna e condições do processo. | Dever de separação e arranjo interno. |
Estas são distinções funcionais gerais. As dimensões reais, os métodos de revestimento e os limites operacionais devem ser estabelecidos para o equipamento e processo especificados.
4. Compatibilidade Química e Meios de Processo
A compatibilidade química deve ser verificada utilizando as informações reais do processo, em vez de uma ampla categoria de material. Embora o PFA tenha resistência a uma variedade de produtos químicos corrosivos, a adequação de um revestimento específico depende da composição, concentração, temperatura e duração da exposição.
Identifique a composição química completa
Comece listando as substâncias que entrarão em contato com a superfície revestida. Inclua os ingredientes principais, impurezas relevantes, aditivos, intermediários e produtos de reação. Quando o processo envolver uma mistura, a composição completa deverá ser descrita com a maior precisão que os dados disponíveis do processo permitirem.
Um nome químico por si só pode não capturar o comportamento de uma solução concentrada ou de uma mistura multicomponente. Da mesma forma, a composição que entra num recipiente pode diferir da composição presente posteriormente num lote ou após uma fase de separação.
Para processos que envolvam alterações nas condições químicas, identifique as etapas importantes separadamente. Isto permite avaliar o revestimento em relação aos materiais que pode encontrar ao longo do ciclo operacional.
Considere concentração e temperatura
A concentração pode afetar a avaliação de compatibilidade, especialmente quando um processo inclui diluição, evaporação, concentração ou reação. A especificação deve distinguir os valores típicos das condições mínimas e máximas que o equipamento pode enfrentar.
A temperatura deve ser avaliada juntamente com a composição. Um revestimento pode encontrar diferentes condições durante a operação normal, aquecimento, resfriamento, limpeza ou desligamento. Sua adequação deverá ser confirmada para as combinações de composição química e temperatura relevantes para a aplicação.
Inclui agentes de limpeza e meios auxiliares
A limpeza pode expor a superfície interna a substâncias que não fazem parte da produção normal. Soluções de limpeza, fluidos de enxágue e produtos químicos relacionados à manutenção devem, portanto, ser incluídos na análise de compatibilidade sempre que entrarem em contato com o revestimento.
O procedimento de limpeza completo também é importante. Sua temperatura, tempo de exposição e ações mecânicas podem afetar o equipamento mesmo que o próprio produto químico de limpeza seja compatível com o polímero. A compatibilidade de vedações, juntas e outros componentes molhados também deve ser confirmada.
Considere a duração do contato e as variações operacionais
Um recipiente de armazenamento pode expor seu revestimento a um meio por um período prolongado, enquanto um receptor pode encontrar contato mais curto, porém repetido. Um recipiente de mistura pode experimentar condições locais mais variadas à medida que os materiais são combinados. Estas diferentes funções devem ser descritas ao avaliar a adequação do revestimento.
Devem também ser considerados desvios de processo razoavelmente previsíveis. Mudanças inesperadas de concentração, períodos de espera prolongados ou uma combinação não intencional de materiais podem afastar o processo de suas condições normais de operação. A especificação do equipamento deve identificar os cenários em que possam afetar o revestimento ou a integridade do recipiente.
Lista de verificação de compatibilidade:
- Identidades químicas, concentrações e misturas relevantes.
- Etapas do processo em que a composição química muda.
- Temperaturas de contato mínima, normal e máxima.
- Fluidos de limpeza e outros meios auxiliares que entrem em contato com o revestimento.
- Duração esperada do contato e desvios relevantes do processo.
Se não estiverem disponíveis dados químicos importantes, registe a incerteza para revisão técnica. A compatibilidade não deve ser considerada confirmada simplesmente porque uma descrição geral do material sugere resistência ao produto químico primário.
5. Condições de temperatura, pressão e vácuo
As condições operacionais afetam o revestimento e o recipiente metálico em conjunto. A temperatura influencia o comportamento do polímero e a compatibilidade química, enquanto as condições de pressão e vácuo afetam as demandas mecânicas impostas à montagem completa. Esses parâmetros devem ser avaliados antes da configuração ser aprovada.
Limites de temperatura e ciclagem térmica
As informações do produto fornecidas listam uma faixa de temperatura operacional de -20°C a 260°C para a faixa do equipamento. Esta faixa deve ser confirmada em relação ao sistema de revestimento individual, construção do navio, meio químico e condições operacionais. Não deve ser interpretado como uma garantia de que cada configuração é adequada em toda a gama.
A especificação deve identificar a temperatura normal, as temperaturas máxima e mínima e as mudanças de temperatura esperadas durante a inicialização, operação, limpeza e desligamento. Se uma reação gerar calor ou se o processo utilizar ciclos de aquecimento e resfriamento, essas etapas deverão ser incluídas na avaliação.
Mudanças rápidas de temperatura podem criar demandas adicionais na relação entre o revestimento polimérico e o substrato metálico. Os projetistas devem considerar o ciclo, a duração e a frequência esperados ao determinar se o equipamento proposto é apropriado.
Operação com pressão positiva
Registre a pressão operacional normal, a pressão de projeto e as condições transitórias previsíveis. Carga de material, formação de vapor, reação, descarga e conexões com outros equipamentos de processo podem produzir alterações de pressão que influenciam o projeto do recipiente.
A capacidade de pressão do vaso depende do projeto estrutural e dos acessórios relevantes, e não apenas do material de revestimento. O corpo, as juntas, os bicos, as tampas e outros recursos que contenham pressão devem ser avaliados de acordo com os requisitos de projeto aplicáveis.
Condições de vácuo
O serviço a vácuo requer avaliação explícita porque produz um diferencial de pressão que difere da operação com pressão positiva. O vácuo pode ocorrer durante o processamento, condensação, bombeamento ou outras etapas operacionais.
A especificação deve identificar a pressão absoluta mínima, a temperatura na qual o vácuo pode ocorrer, a duração da exposição e o número esperado de ciclos. A estrutura e o sistema de revestimento devem ser adequados a essas condições.
A resistência química por si só não estabelece a adequação ao vácuo. Nem deve a adequação de um recipiente sob pressão positiva ser tomada como prova de que a mesma configuração pode suportar o serviço de vácuo especificado.
Avalie o envelope operacional combinado
Temperatura, pressão e composição química devem ser avaliadas em conjunto. Se a temperatura máxima e um extremo de pressão ou vácuo puderem ocorrer durante a mesma etapa do processo, essa combinação deverá ser identificada. Quando os estágios operacionais tiverem requisitos diferentes, a revisão do projeto deverá refletir cada estágio, em vez de combinar limites não relacionados em uma condição presumida.
| Parâmetro | Informações necessárias | Revisão de Engenharia |
|---|---|---|
| Temperatura | Faixa normal, extremos e ciclo térmico. | Adequação do revestimento e comportamento térmico do conjunto. |
| Pressão positiva | Pressão operacional, pressão de projeto e transientes. | Projeto estrutural e componentes contendo pressão. |
| Vácuo | Pressão absoluta mínima, duração e temperatura. | Adequação do vaso completo ao diferencial de pressão especificado. |
| Ciclo de processos | Inicialização, desligamento, limpeza e alterações repetidas. | Condições térmicas, mecânicas e químicas combinadas. |
6. Geometria Complexa e Cobertura de Revestimento
A geometria interna pode influenciar tanto a aplicação do revestimento quanto a capacidade do equipamento acabado de cumprir sua função de processo. Superfícies planas ou relativamente simples apresentam desafios de aplicação diferentes de embarcações com múltiplas aberturas, transições internas, áreas estreitas e conexões complexas.
Entenda o layout da superfície interna
Antes de escolher um arranjo de revestimento, identifique todas as superfícies que necessitam de proteção. Inclua a parede do recipiente principal, acessórios internos, bicos, transições de conexão e outras áreas de contato com o processo onde a especificação exige uma superfície revestida.
Os desenhos devem deixar claro quais superfícies estão incluídas e onde termina o limite revestido. Isto é particularmente útil quando um recipiente inclui vários tipos de conexões ou componentes produzidos utilizando diferentes métodos de fabricação.
Preste atenção às transições e aberturas
Aberturas de bicos, cantos, mudanças de diâmetro e transições internas podem exigir mais atenção do que uma superfície grande e acessível. Sua geometria pode afetar o acesso ao revestimento, a cobertura, a inspeção e a uniformidade da camada acabada.
Estas áreas devem ser consideradas durante o projeto do equipamento, não apenas após o início da fabricação. Onde o acesso for restrito, o plano de fabricação deverá estabelecer como o revestimento será aplicado e verificado de acordo com os critérios exigidos.
Coordenar geometria com inspeção
A cobertura do revestimento e a inspeção do revestimento estão intimamente relacionadas. Uma superfície que é difícil de alcançar durante a aplicação também pode ser difícil de examinar após o processo de revestimento. O projeto deve levar em conta os métodos de inspeção selecionados para o equipamento.
As verificações necessárias de espessura, cobertura e integridade devem ser definidas de acordo com a construção específica do revestimento. O plano de inspeção deve identificar quais superfícies serão examinadas, como serão avaliadas e quais resultados constituem aceitação.
Considere a preparação da superfície e o acesso à fabricação
O processo de revestimento começa antes da aplicação do polímero. A preparação da superfície, o estado do substrato e o acesso às áreas necessárias podem influenciar o processo de fabricação. Os requisitos exatos de preparação e aplicação dependem do método selecionado e do projeto do equipamento.
Alterações dimensionais ou modificações tardias poderão afetar as superfícies disponíveis para aplicação e inspeção. Por esta razão, a configuração do recipiente deve ser revisada antes da finalização dos desenhos de fabricação e dos requisitos de revestimento.
Equilibre os requisitos de revestimento com a funcionalidade do processo
A estrutura interna de um recipiente deve satisfazer tanto a função do processo quanto os requisitos de revestimento. Por exemplo, um tanque de mistura pode necessitar de características internas específicas para cumprir a função pretendida, enquanto uma coluna pode incluir componentes necessários para a separação. Esses recursos devem ser projetados e revisados como parte do sistema completo do equipamento.
The goal is to establish a configuration that meets process needs while allowing the required coating coverage and inspection. Neither surface protection nor process functionality should be considered in isolation.
7. Inspeção e Verificação de Qualidade
A inspeção ajuda a estabelecer se o revestimento fabricado atende aos requisitos técnicos acordados. O plano de inspeção deve ser desenvolvido para o equipamento e sistema de revestimento específicos, levando em consideração a geometria do equipamento, a função do processo, os padrões aplicáveis e os critérios de aceitação.
Inspeção de espessura de revestimento
A espessura do revestimento é uma parte importante da especificação onde se aplicam os requisitos de espessura definidos. A faixa necessária e o método para verificá-la devem ser confirmados antes da produção. O método de inspeção deve ser apropriado ao revestimento, ao substrato e à configuração do equipamento.
As medições devem ser avaliadas de acordo com os critérios acordados, em vez de se basearem numa afirmação geral de que o revestimento parece uniforme. Quando áreas diferentes tiverem requisitos diferentes, o plano de inspeção deverá identificar essas áreas e explicar como a conformidade será avaliada.
Detecção de pinhole e integridade do revestimento
A detecção de furos pode ajudar a identificar certos defeitos que podem afetar a função de barreira do revestimento. Seus critérios de adequação, procedimento e aceitação dependem do sistema de revestimento específico e do projeto do equipamento.
O método deve ser selecionado de acordo com a espessura do revestimento, características do material, substrato e requisitos técnicos relevantes. As configurações de inspeção não devem ser consideradas idênticas para todos os produtos. O procedimento acordado deve identificar o equipamento que está sendo inspecionado e como os resultados serão documentados.
Teste de pressão e integridade do equipamento
As informações do produto fornecidas identificam os testes de pressão entre as verificações especificadas antes da entrega. O tipo de teste, procedimento e condições de aceitação relevantes devem ser confirmados para o equipamento individual de acordo com seu projeto e requisitos aplicáveis.
Os testes de pressão e a inspeção do revestimento abordam diferentes aspectos da montagem acabada. Um teste estrutural ou relacionado à pressão não estabelece automaticamente a integridade do revestimento, enquanto o exame do revestimento não substitui as verificações estruturais necessárias.
Inspeção de áreas difíceis
Bocais, aberturas, cantos e outras alterações na geometria podem exigir atenção específica na inspeção. A sua localização e forma podem afetar o acesso à superfície revestida e a escolha do método de inspeção.
Os requisitos de inspeção devem, portanto, ser coordenados com o desenho do equipamento. Isso permite que a equipe de fabricação identifique áreas críticas e estabeleça como cada superfície necessária será verificada antes do equipamento ser liberado.
Definir registros e critérios de aceitação
Uma especificação de inspeção útil identifica o procedimento, a área ou componente que está sendo avaliado, os critérios de aceitação aplicáveis e os documentos necessários para revisão. Dependendo do projeto, o pacote de registros pode incluir desenhos aprovados, resultados de espessura de revestimento, registros de detecção de furos, documentação de teste de pressão e registros de desvios aceitos.
A documentação exata depende dos requisitos do projeto. Concordar com isso antes da fabricação ajuda a garantir que o cliente e o fabricante usem os mesmos critérios ao revisar a embarcação concluída.
Lista de verificação do planejamento de inspeção:
- Identifique as superfícies de revestimento necessárias e os critérios de espessura.
- Defina o procedimento de detecção de furo aplicável quando necessário.
- Confirme os requisitos de teste de pressão para o projeto do equipamento.
- Identifique geometrias difíceis que necessitam de atenção específica de inspeção.
- Concorde com os critérios de aceitação e os registros de inspeção exigidos.
8. Aplicações Industriais
Os recipientes de processo revestidos com PFA podem ser considerados em indústrias que lidam com meios corrosivos ou que exigem controle de contato entre o material do processo e uma superfície metálica. A configuração apropriada depende da operação pretendida, da compatibilidade química, do projeto do equipamento e das condições operacionais.
Produção de química fina
A fabricação de produtos químicos finos pode envolver vários estágios de reação, armazenamento, mistura e separação. Diferentes etapas do processo podem expor o equipamento a alterações nas composições químicas, concentrações e temperaturas.
Um tanque revestido pode ser considerado para armazenamento de material compatível, enquanto um recipiente de mistura revestido pode ser apropriado quando uma superfície protetora interna e um arranjo de mistura definido forem necessários. Os estágios de separação podem exigir uma configuração de coluna projetada em torno da tarefa do processo e da geometria interna.
O processo de seleção deve identificar o material em cada etapa, o ciclo operacional e os acessórios que entram em contato com o meio do processo. Caso a composição química se altere durante o processamento, a avaliação da compatibilidade deverá abranger as fases relevantes.
Processamento farmacêutico
O processamento farmacêutico pode envolver armazenamento, recebimento, mistura e transferência de materiais químicos ou intermediários. Nestes ambientes, a seleção do equipamento pode envolver tanto a compatibilidade química como os requisitos de limpeza da superfície.
Uma superfície revestida pode ajudar a reduzir o contato direto entre o meio de processo compatível e o substrato metálico subjacente. Contudo, a adequação para um processo farmacêutico específico também depende dos critérios de controle de contaminação exigidos, da configuração completa do equipamento, dos procedimentos de limpeza e da verificação da integridade do revestimento.
Os engenheiros de processo devem identificar as práticas de limpeza exigidas, os materiais utilizados em cada etapa e as expectativas de inspeção. Uma afirmação geral de suavidade superficial ou resistência química não substitui a avaliação específica da aplicação.
Nova energia e processamento químico eletrônico
Algumas novas aplicações químicas energéticas e eletrônicas envolvem materiais ou processos corrosivos onde o controle do contato com o metal é importante. O armazenamento, transferência, mistura e operações relacionadas podem, portanto, exigir equipamento com uma superfície protetora interna adequada.
A composição química real e as condições do processo devem orientar a seleção. Onde o controle de contaminação for uma prioridade, o sistema de revestimento, os componentes conectados, o método de limpeza e os critérios de inspeção deverão ser considerados em conjunto. O equipamento deve ser avaliado em relação aos requisitos do processo específico, em vez de selecionado apenas por pertencer a uma indústria específica.
Plantas de laboratório e em escala piloto
Instalações laboratoriais e piloto podem usar recipientes menores para avaliar reações, procedimentos de mistura ou processos de separação antes que um arranjo de produção maior seja estabelecido. Esses equipamentos ainda exigem uma definição clara de compatibilidade química, temperatura operacional, pressão ou vácuo e requisitos de contato com materiais.
Conexões e configurações internas podem ser particularmente importantes quando o equipamento precisa acomodar diferentes estágios de processo ou instrumentos. O plano de inspeção também deve adequar-se ao projeto da embarcação e às condições operacionais pretendidas.
Quando um processo piloto for ampliado posteriormente, o projeto deverá ser reavaliado em vez de simplesmente multiplicar a capacidade do navio. Mudanças nas dimensões, comportamento de mistura, condições térmicas e requisitos de pressão podem alterar as considerações de engenharia.
Combine o tipo de equipamento com a aplicação
A classificação da indústria por si só não determina se uma determinada embarcação é adequada. Uma tarefa de armazenamento em uma fábrica de produtos químicos finos pode ter requisitos diferentes de uma operação de separação na mesma instalação. A função do processo, as condições operacionais, as especificações do revestimento e o layout da instalação devem permanecer os principais fatores de seleção.
- Para armazenamento, defina o meio, a duração da retenção, o volume utilizável e as necessidades de transferência.
- Para recebimento, especifique as características do fluxo de entrada e os arranjos de descarga.
- Para misturar, identifique a função de mistura, a configuração do agitador e os acessórios molhados.
- Para separação, forneça o serviço do processo, a geometria da coluna e os requisitos de configuração interna.
9. Práticas de limpeza, manutenção e operação
A adequação contínua do equipamento revestido depende da instalação, procedimentos operacionais, práticas de limpeza e manutenção adequados. Uma boa proteção da superfície na entrega não elimina a necessidade de gerenciar as condições operacionais e inspecionar a embarcação em serviço.
Manuseie e instale o recipiente com cuidado
O transporte, a elevação e o posicionamento devem seguir as instruções de manuseio aprovadas do equipamento e os arranjos de elevação designados. Impactos descontrolados ou métodos de elevação inadequados podem danificar o revestimento ou outras partes do conjunto, mesmo que a parte externa da embarcação não apresente sinais óbvios de danos.
Durante a instalação, confirme se os suportes do recipiente e as conexões da tubulação estão alinhados com o arranjo aprovado. O alinhamento forçado ou cargas não planejadas nos bicos podem introduzir tensões que podem não ter sido incluídas nas suposições originais do projeto.
Antes de iniciar a operação, verifique a configuração instalada em relação aos desenhos aprovados. Confirme a posição da embarcação, conexões, instrumentos e acessórios e conclua as verificações de pré-comissionamento necessárias.
Controlar as condições de inicialização e desligamento
Os procedimentos operacionais devem estabelecer como o recipiente é enchido, aquecido ou resfriado, pressurizado quando aplicável e retornado a uma condição segura. Quando for possível vácuo, ciclos térmicos ou mudanças rápidas nas condições do processo, esses cenários deverão ser incluídos nas instruções de operação aprovadas.
Mudanças inesperadas na pressão, temperatura ou composição química podem fazer com que o equipamento saia do seu envelope operacional aprovado. Os procedimentos devem explicar como tais desvios são reconhecidos e abordados, em vez de permitir que a embarcação continue a operar sob condições não avaliadas.
Selecione agentes de limpeza compatíveis
Os agentes de limpeza devem ser compatíveis com o revestimento e quaisquer outros componentes molhados. A temperatura de limpeza, a duração do contato, o procedimento de enxágue e a possível ação mecânica também devem ser considerados. A compatibilidade com o meio principal do processo não estabelece automaticamente a adequação para o processo de limpeza.
Os métodos de limpeza de superfícies devem seguir as instruções do equipamento. Ferramentas ou procedimentos abrasivos que possam riscar, cortar ou danificar o revestimento não devem ser utilizados, a menos que sejam especificamente aprovados para a construção relevante.
O design do equipamento também afeta os resultados da limpeza. Drenagem, acesso, conexões internas e áreas onde o material pode acumular devem ser considerados quando o procedimento de limpeza for estabelecido.
Inspecione quanto a sinais de danos na superfície
A manutenção de rotina deve seguir os requisitos de inspeção apropriados à aplicação. Danos visíveis, comportamento operacional incomum ou alterações nas conexões podem exigir exames mais aprofundados. O processo de inspeção deve seguir o método aprovado em vez de depender apenas da aparência visual.
Se houver suspeita de defeito no revestimento, a causa e a extensão devem ser avaliadas antes de qualquer reparo ou modificação ser realizado. Os métodos de reparo devem ser adequados ao sistema de revestimento original, substrato, geometria do equipamento e condições de processo pretendidas.
Mantenha registros operacionais precisos
Registros de condições operacionais, atividades de limpeza, resultados de inspeções, trabalhos de manutenção e modificações de equipamentos podem ajudar a identificar problemas recorrentes. Eles também suportam a comparação entre as condições originais do projeto e a tarefa real do processo.
Se o meio químico, a concentração, a temperatura operacional, a pressão ou o método de limpeza mudarem substancialmente, o equipamento deverá ser revisado antes que o processo revisado seja introduzido. Um navio aprovado para um conjunto de condições não deve ser automaticamente considerado adequado para uma aplicação diferente.
10. Equipamento Revestido e Equipamento Revestido com Folha
O revestimento PFA e o revestimento de chapa são abordagens diferentes para criar uma superfície interna resistente à corrosão. A opção apropriada depende da geometria do recipiente, dos requisitos do processo, da especificação do revestimento ou revestimento, das condições operacionais e do método de fabricação.
Como os métodos de construção diferem
Um revestimento PFA é aplicado ao substrato metálico usando um processo de aplicação adequado. Esta abordagem pode ser considerada para certas estruturas internas onde o método de revestimento pode fornecer a cobertura necessária e onde a geometria complexa torna o acesso à superfície e a uniformidade considerações importantes no projeto.
O equipamento revestido com chapa utiliza um revestimento de polímero separado instalado dentro do recipiente. A sua construção, juntas, transições, arranjos de fixação e geometria diferem daqueles de um revestimento aplicado. Cada método precisa ser avaliado de acordo com seus próprios requisitos técnicos.
Por que a geometria influencia a decisão
A geometria do vaso pode afetar a forma como uma camada protetora interna é instalada ou aplicada, bem como a forma como sua integridade é inspecionada. Numerosos bicos, características internas complexas e mudanças na direção da superfície podem influenciar qual método de construção é prático para a aplicação pretendida.
Contudo, a geometria complexa por si só não estabelece que um método seja sempre preferível. O processo de fabricação específico, a cobertura alcançável, os requisitos de inspeção e as condições de desempenho devem ser revisados antes da seleção final ser feita.
Compare os requisitos completos do equipamento
A seleção deve abordar o meio químico, temperatura operacional, pressão ou vácuo, dimensões do recipiente, detalhes internos necessários e práticas de manutenção esperadas. A especificação também deve esclarecer como a integridade do revestimento ou revestimento será avaliada e quais critérios determinam a aceitação.
| Fator de comparação | Revestimento PFA aplicado | Construção Forrada a Folha |
|---|---|---|
| Método de construção | Revestimento de polímero aplicado ao substrato metálico. | Forro de folha de polímero separado instalado dentro do recipiente. |
| Considerações de geometria | O acesso e a cobertura da aplicação devem ser avaliados quanto ao formato interno. | A instalação da chapa, juntas, transições e dimensões internas requerem revisão. |
| Verificação de qualidade | Os métodos de inspeção devem ser adequados ao material de revestimento, espessura e geometria do equipamento. | A inspeção deve se adequar à construção do revestimento, às juntas e à configuração do vaso. |
| Adequação operacional | Depende da integridade do revestimento, compatibilidade química, temperatura e condições de pressão. | Depende da compatibilidade do revestimento, construção, juntas e condições operacionais. |
| Decisão de projeto | Considere onde a cobertura da aplicação e a inspeção do revestimento podem atender às especificações. | Considere onde a construção proposta da chapa atende aos requisitos do equipamento. |
Esta comparação descreve diferenças gerais de construção. Não estabelece que qualquer um dos métodos seja universalmente melhor ou adequado para todos os processos químicos.
A decisão deve seguir os requisitos técnicos da aplicação individual. A compatibilidade química, o projeto completo do equipamento, a capacidade de fabricação, a inspeção e os limites operacionais precisam ser considerados antes que um método de revestimento ou revestimento seja aprovado.
11. Preparando uma Especificação Técnica
Uma especificação bem preparada fornece à equipe de engenharia de equipamentos as informações necessárias para avaliar a embarcação proposta e identificar questões de projeto não resolvidas. Deve explicar o serviço do processo, o ambiente químico, o envelope operacional mecânico, as dimensões, os requisitos de conexão e as expectativas de qualidade.
A sequência a seguir pode ajudar a organizar as informações antes de uma revisão de projeto ou solicitação de orçamento.
-
Defina a função do equipamento.
Identifique se o recipiente será usado para armazenamento, recebimento, mistura ou separação. Descrever o fluxo de materiais, equipamentos conectados e etapas operacionais que definem seu papel no processo.
-
Documente o meio do processo.
Liste as substâncias químicas, concentrações, misturas relevantes, impurezas, produtos de reação e agentes de limpeza que podem entrar em contato com a superfície interna.
-
Estabeleça o envelope operacional.
Especifique as temperaturas normais e extremas, a pressão operacional e de projeto, as condições de vácuo quando aplicável e os estágios do processo em que essas condições podem ocorrer.
-
Confirme a capacidade e as dimensões.
Fornece capacidade nominal, volume de trabalho necessário, dimensões gerais, restrições de instalação, requisitos de suporte e acesso disponível para manutenção.
-
Prepare o cronograma de conexões e acessórios.
Identifique bicos, aberturas, drenos, respiros, instrumentos, arranjos de agitadores e outros componentes. Inclua posição, tamanho, tipo de conexão e informações relevantes do desenho.
-
Definir requisitos de revestimento e inspeção.
Especifique as áreas a serem revestidas, critérios de espessura relevantes, verificações de integridade aplicáveis, testes de pressão necessários, critérios de aceitação e documentação necessária.
-
Revise as necessidades de instalação e manutenção.
Identifique restrições de acesso, interfaces de conexão, requisitos de limpeza, práticas de manutenção esperadas e quaisquer limitações decorrentes do layout existente da planta.
-
Resolva questões técnicas abertas.
Registre informações químicas ausentes, condições operacionais incertas, dimensões conflitantes e detalhes que exigem confirmação antes da aprovação do projeto final.
Lista de verificação de informações técnicas
| Categoria | Informações necessárias | Propósito |
|---|---|---|
| Dever de processo | Função do equipamento, estágios operacionais, fluxo de materiais e equipamentos conectados. | Estabelece a configuração necessária. |
| Meio químico | Composição, concentração, misturas, impurezas e agentes de limpeza. | Suporta avaliação de compatibilidade. |
| Condições operacionais | Variações de temperatura, pressão, vácuo e processo. | Define o envelope operacional. |
| Dimensões | Capacidade nominal, volume de trabalho, tamanho total e restrições de instalação. | Verifica a capacidade e a integração da planta. |
| Conexões | Posições dos bicos, aberturas, instrumentos, detalhes do agitador e acessórios. | Coordena interfaces e arranjo interno. |
| Garantia de qualidade | Espessura do revestimento, verificações de integridade, testes de pressão e critérios de aceitação. | Define como a conformidade será verificada. |
Quando houver desenhos disponíveis, inclua-os na revisão técnica. Os layouts de tubulação existentes, os detalhes da fundação e as restrições de instalação podem ser importantes quando a embarcação precisa se adequar a uma planta estabelecida.
Se um parâmetro necessário for desconhecido, torne essa incerteza visível. Uma lista clara de itens em aberto permite que as partes responsáveis resolvam as informações faltantes antes que a especificação proposta seja finalizada.
12. Erros comuns de seleção
Muitos problemas de especificação de equipamentos surgem do tratamento do revestimento como o único fator que determina a adequação. Um processo de seleção confiável também leva em consideração a estrutura metálica, a geometria do equipamento, as condições de operação, a instalação e a inspeção necessária.
Assumir que a resistência química geral garante a adequação
Uma declaração ampla sobre a resistência química do PFA não estabelece compatibilidade com todas as concentrações, misturas ou temperaturas operacionais. A aplicação real pode incluir agentes de limpeza ou etapas de processo com diferentes composições químicas.
Melhor abordagem:Identifique todos os meios de processo relevantes e confirme a compatibilidade com a temperatura, concentração, exposição e condições operacionais reais.
Tratar uma faixa de temperatura declarada como universal
Uma linha de equipamentos publicada pode descrever a oferta de produto pretendida, mas o limite permitido para uma embarcação individual depende de sua construção, sistema de revestimento, meio, pressão e ciclo operacional.
Melhor abordagem:Confirme os limites de temperatura para a configuração selecionada e avalie as combinações de temperatura e pressão que ocorrem em serviço.
Especificando apenas a capacidade do navio
A capacidade por si só não estabelece as dimensões gerais, o volume de trabalho, as posições de conexão ou os requisitos de instalação. Um recipiente com o volume nominal correto ainda pode ser inadequado para o layout da planta disponível ou para a operação do processo pretendida.
Melhor abordagem:Especifique em conjunto o volume de trabalho, as dimensões principais, os requisitos de conexão, as restrições de acesso e os acordos de suporte.
Com vista para recursos internos complexos
Aberturas, cantos, transições e componentes internos podem afetar a aplicação do revestimento, a cobertura e o acesso de inspeção. Se esses recursos não forem revisados antecipadamente, requisitos importantes poderão ser difíceis de atender após o início da fabricação.
Melhor abordagem:Fornecer desenho suficientemente detalhado e definir as superfícies que necessitam de proteção, juntamente com o método de inspeção das áreas críticas.
Ignorando acessórios e componentes molhados
A superfície revestida principal pode ser compatível com o meio do processo, enquanto uma vedação, junta, instrumento ou outro componente associado não o é. Estas peças devem ser revisadas separadamente como elementos do sistema completo do equipamento.
Melhor abordagem:Inclua acessórios relevantes na análise de compatibilidade de materiais e condições operacionais.
Deixando os critérios de inspeção indefinidos
Um requisito geral para um revestimento de alta qualidade não identifica como a camada acabada será examinada ou o que constitui aceitação. Isto pode tornar a verificação inconsistente ou incompleta.
Melhor abordagem:Combine os procedimentos de inspeção aplicáveis, requisitos de espessura, verificações de integridade, condições de teste e registros antes da produção.
Falha ao reavaliar um processo alterado
Um recipiente selecionado para um processo pode não permanecer adequado se o meio químico, a concentração, a temperatura, a pressão ou o procedimento de limpeza mudarem. Mesmo uma modificação relativamente pequena no processo pode afetar uma ou mais das suposições originais.
Melhor abordagem:Revise as alterações em relação às especificações do equipamento aprovado antes de introduzir as condições operacionais revisadas.
Princípio de seleção:O revestimento, a estrutura do recipiente, o serviço do processo e o plano de inspeção devem ser avaliados em conjunto. A confirmação de apenas um destes elementos não é suficiente para estabelecer a adequação do conjunto completo do equipamento.
13. Configuração personalizada e revisão de design
Os recipientes de processo industrial muitas vezes precisam se adequar a uma determinada capacidade, layout de planta, arranjo de conexão ou configuração interna. A personalização pode atender a esses requisitos, mas o projeto proposto deve permanecer consistente com as condições operacionais químicas e mecânicas pretendidas.
Zhuoyanfornece revestimento anticorrosivo industrial e serviços de projeto e fabricação de equipamentos químicos. As configurações do equipamento podem ser discutidas em relação ao tipo de recipiente necessário, dimensões, estrutura interna, disposição dos bicos e condições de processo especificadas.
Comece com a aplicação pretendida
A discussão inicial deve estabelecer o que a embarcação deve fazer e quais superfícies precisam de proteção contra corrosão. Um tanque de armazenamento pode exigir um arranjo relativamente simples de conexões de transferência, enquanto um tanque ou coluna de mistura pode precisar de uma configuração interna mais detalhada.
A definição de funções essenciais do processo ajuda a distinguir os recursos necessários dos acessórios opcionais. Também estabelece uma base mais precisa para revisar a geometria do vaso, a cobertura do revestimento, as condições operacionais e o acesso para manutenção.
Forneça dimensões e detalhes de conexão
O volume do recipiente, as dimensões gerais, as posições dos bicos, as aberturas de acesso, os suportes e os requisitos de acessórios devem ser documentados da forma mais clara possível. Se o equipamento precisar ser conectado a um sistema existente, os desenhos relevantes da planta e as dimensões da interface deverão ser incluídos.
Os detalhes devem ser verificados em conjunto e não de forma independente. Uma mudança na posição de um bico, por exemplo, pode influenciar o alinhamento da tubulação, o acesso interno e as áreas que necessitam de inspeção de revestimento.
Confirme as condições operacionais antes da aprovação
Os requisitos de meio químico, concentração, temperatura, pressão ou vácuo e ciclo do processo devem ser revisados antes da configuração ser finalizada. Qualquer incerteza que possa afetar a adequação do revestimento ou o projeto estrutural deve permanecer um item técnico em aberto até que seja resolvida.
Quando a aplicação envolver temperaturas elevadas, alterações de pressão ou serviço de vácuo, a configuração selecionada deverá ser avaliada especificamente para essas condições. Uma descrição geral da gama de equipamentos não deve substituir a confirmação dos limites aplicáveis ao navio proposto.
Coordenar os requisitos de fabricação e qualidade
Os documentos técnicos aprovados devem identificar a construção pretendida do equipamento, requisitos de revestimento, conexões, acessórios e critérios de inspeção relevantes. Isso fornece uma base compartilhada para revisar o produto fabricado.
Verificações de espessura de revestimento, detecção de furos, testes de pressão e outras inspeções devem ser especificadas quando exigido pelo projeto do equipamento. Seus métodos aplicáveis e limites de aceitação devem ser acordados antes da liberação da fabricação.
Prepare informações para uma discussão técnica
- Tipo de equipamento e função de processo pretendida.
- Composição química, concentração, misturas e meios de limpeza.
- Temperaturas operacionais normais e extremas.
- Pressão operacional, pressão de projeto e condições de vácuo, quando aplicável.
- Capacidade nominal necessária, volume de trabalho e dimensões gerais.
- Programação dos bicos, posições de conexão, recursos internos e acessórios.
- Espessura do revestimento, inspeção de integridade, testes e requisitos de aceitação.
- Desenhos de instalação, interfaces de planta e restrições de acesso.
Esses detalhes fornecem um ponto de partida prático para avaliação técnica e cotação. O projeto final deverá ser confirmado após a revisão dos requisitos químicos, mecânicos, dimensionais e de qualidade do serviço pretendido.
14. Perguntas frequentes
As respostas a seguir abordam perguntas comuns sobre revestimento PFA, configuração de equipamentos, condições operacionais e avaliação técnica.
Para que é usado o revestimento PFA no processamento químico?
O revestimento PFA cria uma barreira de fluoropolímero sobre uma superfície metálica para fornecer proteção contra corrosão para meios de processo compatíveis. Pode ser utilizado em tanques de armazenamento, receptores, tanques de mistura e colunas. A configuração apropriada depende da compatibilidade química, da geometria do equipamento, das condições operacionais e dos requisitos do processo.
Qual é a diferença entre equipamentos revestidos com PFA e equipamentos revestidos com chapa?
Um revestimento é aplicado ao substrato metálico, enquanto o equipamento revestido com chapa utiliza um revestimento de polímero separado instalado dentro do recipiente. Os métodos envolvem diferentes considerações de construção e inspeção. A seleção depende da geometria do recipiente, das condições do processo, dos requisitos de revestimento ou revestimento e do método de fabricação adequado para a aplicação.
Qual faixa de temperatura é especificada para esta faixa de equipamento?
As informações do produto fornecidas listam uma faixa de temperatura de -20°C a 260°C. Esta faixa deve ser confirmada para o vaso selecionado, construção do revestimento, meio químico, condições de pressão e ciclo operacional. Não deve ser assumido que se aplique automaticamente a todas as configurações de equipamento.
As dimensões da embarcação e a configuração interna podem ser personalizadas?
A configuração do equipamento pode ser discutida de acordo com o tipo de recipiente necessário, capacidade, dimensões, posições dos bicos, estrutura interna e acessórios do processo. O arranjo viável depende da aplicação pretendida, do método de fabricação, dos requisitos de revestimento e das condições operacionais especificadas.
Como a compatibilidade química deve ser avaliada?
Identifique a composição química completa, concentração, temperatura operacional, duração da exposição e quaisquer agentes de limpeza ou variações de processo relevantes. A compatibilidade deve ser confirmada para o revestimento selecionado e para as condições operacionais reais. Uma declaração geral sobre resistência química não substitui uma avaliação específica da aplicação.
Quais métodos de inspeção podem ser utilizados para o revestimento?
As informações do produto fornecidas especificam detecção de furos, inspeção de espessura de revestimento e testes de pressão antes da entrega. Os procedimentos exatos e critérios de aceitação devem ser confirmados para cada equipamento e sua construção. Essas verificações abordam diferentes aspectos da condição do revestimento e da integridade do equipamento.
Um revestimento liso garante uma limpeza fácil?
Não. Uma superfície lisa pode ajudar a reduzir a retenção de material, mas a capacidade de limpeza real também depende da geometria do recipiente, das características dos resíduos, da drenagem, do acesso, dos agentes de limpeza, da temperatura e dos procedimentos de limpeza. O projeto completo do equipamento e o método de limpeza pretendido devem ser avaliados em conjunto.
Que informações são necessárias para solicitar uma configuração adequada do equipamento?
Forneça a função de processo pretendida, composição química e concentração, temperatura operacional, requisitos de pressão ou vácuo, capacidade necessária, dimensões gerais, layout de conexão, recursos internos, acessórios e requisitos de inspeção. Os desenhos da planta existente e as restrições de instalação também podem ajudar a equipe de engenharia a avaliar o arranjo proposto.
15. Considerações Finais de Engenharia
EscolhendoEquipamentos revestidos com PFApara um processo químico requer uma avaliação coordenada da compatibilidade do revestimento, cobertura da superfície, estrutura do equipamento, condições operacionais e requisitos do processo. Tanques de armazenamento, receptores, tanques de mistura e colunas têm funções diferentes, portanto cada configuração deve ser desenvolvida de acordo com a função pretendida.
Uma especificação confiável deve definir o meio químico e concentração, faixa de temperatura, condições de pressão ou vácuo, capacidade, dimensões, conexões e acessórios. Os requisitos de espessura do revestimento, detecção de furos, testes de pressão e outros critérios de inspeção aplicáveis também devem ser estabelecidos antes da fabricação.
Instalação, limpeza, manutenção e variações previsíveis do processo fazem parte da avaliação geral do equipamento. Eles ajudam a determinar se a construção proposta e o arranjo de revestimento são apropriados para as condições esperadas ao longo do ciclo operacional.
Ao definir esses requisitos antecipadamente e resolver incertezas técnicas antes da aprovação do projeto, os engenheiros de processo podem criar uma base mais clara para configuração de equipamentos, verificação de qualidade e integração ao sistema de produção.
Discuta seus requisitos de revestimento PFA
Forneça seu meio químico, concentração, temperatura operacional, condições de pressão ou vácuo, capacidade do recipiente, layout de conexão e requisitos de inspeção de revestimento para iniciar uma discussão técnica sobre a configuração apropriada do equipamento.
Envie seus requisitos de equipamento
