Os produtos químicos corrosivos impõem requisitos exigentes aos materiais, à estrutura e às condições operacionais dos recipientes de processos industriais. O revestimento de politetrafluoretileno (PTFE) fornece uma superfície interna resistente à corrosão, enquanto a estrutura de aço circundante fornece suporte mecânico. A escolha de um recipiente revestido adequado, entretanto, exige mais do que identificar um material resistente a produtos químicos ou especificar uma capacidade nominal.
Este guia explica como avaliar a compatibilidade química, condições de temperatura e pressão, configuração do recipiente, conexões, requisitos de inspeção e procedimentos operacionais. Ele também examina as diferenças entre reatores, tanques de armazenamento, receptores e tanques de mistura, ajudando os engenheiros de processo a desenvolver especificações mais claras do equipamento antes da aprovação do projeto e da fabricação.
Índice
Selecione uma seção para explorar as considerações relevantes de engenharia e seleção de equipamentos.
- Compreendendo o revestimento de PTFE no processamento químico
- Como o Forro e a Estrutura de Aço funcionam juntos
- Quatro tipos principais de vasos de processo revestidos
- Avaliando a compatibilidade química
- Requisitos de temperatura, pressão e vácuo
- Capacidade, dimensões e layout do equipamento
- Bicos, passagens e conexões de processo
- Inspeção de Revestimento e Verificação de Qualidade
- Preparando uma especificação de equipamento
- Erros comuns de seleção e design
- Instalação, operação e manutenção
- Planejando uma configuração de equipamento personalizada
- Perguntas frequentes
- Considerações Finais sobre Seleção
1. Compreendendo o revestimento de PTFE em processamento químico
Os processos químicos industriais frequentemente envolvem ácidos, álcalis, solventes, intermediários e outras substâncias que podem atacar superfícies metálicas convencionais molhadas. A seleção de materiais torna-se, portanto, uma parte crítica da engenharia de equipamentos, especialmente quando o processo requer exposição repetida a um meio corrosivo sob condições operacionais controladas.
Equipamentos revestidos com PTFEsão projetados em torno de um princípio simples: separar o material do processo do metal estrutural através da introdução de um revestimento interno resistente à corrosão. O revestimento serve como superfície de contato pretendida, enquanto o recipiente externo de aço fornece o suporte estrutural exigido pelo projeto do equipamento.
PTFE, ou politetrafluoroetileno, é um fluoropolímero conhecido por sua ampla resistência química e superfície de atrito relativamente baixa. Essas propriedades o tornam um candidato para muitas aplicações de contenção e processamento de produtos químicos. No entanto, a adequação do material deve ser estabelecida pela composição química, concentração, temperatura e condições operacionais reais, em vez de ser assumida apenas pelo nome do material.
Por que a superfície de contato interna é importante
A superfície molhada é a parte de um recipiente, conexão ou acessório que entra em contato direto com o material do processo. Sua compatibilidade química pode influenciar o controle de contaminação, a integridade do equipamento, os requisitos de inspeção e a frequência das intervenções de manutenção.
Para uma embarcação contendo matérias-primas corrosivas, a principal preocupação pode ser o contato prolongado entre o líquido e o revestimento. Um recipiente de reação apresenta um desafio diferente porque a composição química, a temperatura, a pressão e a agitação podem mudar durante um lote. Um receptor pode ser exposto a um fluxo de processo por um período mais curto, mas ainda assim exigir compatibilidade com o material recebido e qualquer líquido condensado.
Cada aplicação deve, portanto, ser avaliada como uma tarefa completa e não como uma decisão isolada de seleção de material.
Princípio de engenharia:A resistência à corrosão é uma parte da adequação do equipamento. A integridade estrutural, o suporte do revestimento, os arranjos de vedação, os limites de temperatura, as condições de pressão e a configuração do processo também devem ser considerados.
Onde um recipiente revestido se encaixa em um processo
Dependendo do arranjo da planta, um recipiente revestido pode receber materiais recebidos, mantê-los entre os estágios de processamento, facilitar uma reação química ou fornecer um ambiente controlado para mistura. O recipiente deve corresponder à função de processo pretendida, incluindo o caminho de fluxo esperado, o método de transferência de material e o relacionamento com o equipamento conectado.
Definir esta função numa fase inicial ajuda a evitar um problema comum de especificação: solicitar uma embarcação genérica resistente à corrosão sem esclarecer as operações precisas que a embarcação deve realizar.
2. Como o Forro e a Estrutura de Aço Funcionam Juntos

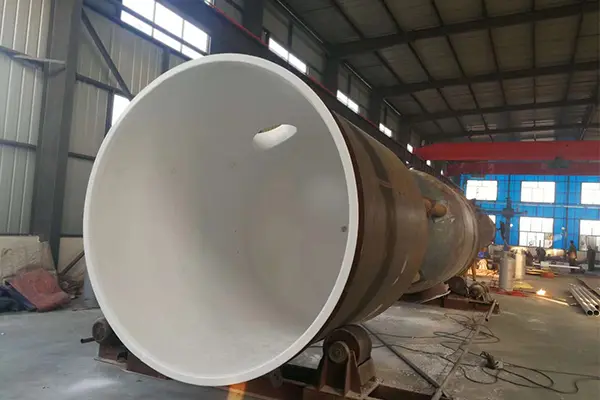

Um recipiente revestido contém dois elementos funcionais principais: o revestimento interno de fluoropolímero e o corpo estrutural circundante. Embora formem uma única peça de equipamento de processo, esses elementos têm finalidades diferentes e precisam ser avaliados em conjunto.
O forro interno
O revestimento cria uma barreira entre o meio do processo e o metal subjacente. Sua eficácia depende da adequação do polímero ao meio especificado, da construção do revestimento, da condição da superfície acabada e da maneira como o revestimento acomoda a geometria do recipiente.
As áreas ao redor dos bicos, cantos, alterações de diâmetro, aberturas e outras transições merecem atenção especial. Estas localizações podem envolver geometrias mais complicadas do que uma parede de vaso larga e relativamente uniforme. O método construtivo proposto deverá ser adequado às dimensões do equipamento e às superfícies que necessitam de proteção.
O corpo de aço externo
O corpo de aço fornece suporte estrutural e forma a principal estrutura de suporte de carga. Seu projeto precisa levar em conta a capacidade necessária, as cargas externas, a disposição do vaso, a tubulação conectada, as condições de suporte e os requisitos aplicáveis do vaso de pressão, quando relevante.
A instalação de um revestimento quimicamente resistente não elimina a necessidade de projetar a estrutura metálica. Os materiais estruturais, a construção da parede, os arranjos de suporte e as conexões devem ser selecionados para o serviço pretendido e a base de projeto aplicável.
A interface entre os dois componentes
Um revestimento de polímero e um recipiente de metal respondem de maneira diferente às mudanças de temperatura e à carga mecânica. Sua interação é, portanto, uma consideração importante no projeto, especialmente quando o processo envolve aquecimento, resfriamento, variação de pressão ou ciclos operacionais repetidos.
A adequação do método de retenção do revestimento, da espessura, da geometria e do arranjo de suporte deve ser confirmada para o vaso proposto. Os projetistas também devem considerar como o sistema responderá durante a inicialização, operação normal, limpeza, desligamento e desvios previsíveis do processo.
Os detalhes exatos da construção dependem do tipo de equipamento e do método de fabricação. Um projeto adequado para a geometria de uma embarcação não deve ser automaticamente considerado adequado para outra embarcação operando sob diferentes condições mecânicas ou térmicas.
3. Quatro tipos principais de vasos de processo revestidos
Embora reatores revestidos, tanques de armazenamento, receptores e tanques de mistura possam compartilhar um conceito básico de construção semelhante, suas funções de processo não são intercambiáveis. A seleção do tipo correto começa com a identificação do que a embarcação deve fazer dentro do sistema de produção.
3.1 Reatores Revestidos com PTFE
Um reator acomoda uma reação química ou outro processo no qual o conteúdo sofre uma transformação definida. As superfícies internas molhadas devem ser compatíveis com os materiais iniciais, produtos de reação, intermediários e meios de limpeza relevantes.
As condições de reação podem mudar ao longo de um lote. Um processo que começa com vários componentes separados pode desenvolver uma composição química diferente à medida que a reação progride. A temperatura pode subir ou descer, enquanto a geração de gás, a formação de vapor ou as mudanças de pressão podem influenciar a configuração necessária do recipiente.
Por estas razões, as especificações do reator devem descrever a sequência operacional completa em vez de fornecer apenas as condições normais de estado estacionário.
- Defina a composição química e a concentração dos materiais presentes durante cada etapa importante do processo.
- Especifique as temperaturas operacionais normais e máximas, a pressão de projeto e quaisquer condições potenciais de vácuo.
- Identifique as conexões necessárias de aquecimento, resfriamento, carga, descarga e amostragem.
- Confirme se é necessária agitação, instrumentação adicional ou outros acessórios de processo.
O objetivo é coordenar o revestimento, a estrutura do recipiente e os acessórios com o processo de reação real, e não simplesmente reproduzir as dimensões de um tanque existente.
3.2 Tanques de armazenamento revestidos com PTFE
Os tanques de armazenamento são usados para armazenar matérias-primas químicas, intermediários e líquidos de processo antes de serem transferidos para outro estágio. Ao contrário de um reator, um tanque de armazenamento não pode realizar uma transformação ativa do seu conteúdo. No entanto, o meio armazenado pode permanecer em contacto com o revestimento durante um período prolongado.
A seleção deve considerar o produto químico armazenado, sua concentração, a duração do contato e toda a faixa de temperaturas de armazenamento. As condições durante o enchimento, esvaziamento, limpeza e desligamento temporário também devem ser avaliadas.
O layout do tanque é outra consideração importante. O volume de trabalho necessário, o acesso para inspeção, as conexões de transferência, a área de instalação e o relacionamento com bombas ou linhas de processo conectadas influenciam a configuração final.
- Distinguir a capacidade nominal do recipiente do volume de trabalho utilizável necessário.
- Especifique os meios químicos armazenados no tanque, incluindo fluidos de limpeza relevantes.
- Forneça os requisitos de entrada, saída, ventilação, drenagem e instrumentação quando aplicável.
- Confirme o local de instalação pretendido e quaisquer restrições de acesso ou manutenção.
Uma configuração de armazenamento adequada deve fornecer a função de contenção necessária, ao mesmo tempo que permanece compatível com as condições químicas e mecânicas encontradas em serviço.
3.3 Receptores revestidos com PTFE
Os receptores coletam o material de uma operação de processo anterior antes de ser transferido, processado posteriormente ou direcionado para outro lugar no sistema de produção. Dependendo do processo, o material recebido pode ser um líquido, um condensado, uma mistura ou uma corrente cuja composição varia ao longo do tempo.
Um receptor pode parecer mais simples que um reator porque seu objetivo principal pode ser a coleta e não a reação. Contudo, o dever de recebimento ainda precisa ser definido. O fluxo de entrada, o volume de acumulação esperado, a frequência de transferência, a temperatura e as condições de pressão influenciam a configuração necessária.
As conexões merecem atenção especial porque um receptor é frequentemente posicionado entre equipamentos separados. A orientação incorreta do bico ou o dimensionamento da conexão podem complicar a instalação e afetar o fluxo de processo pretendido.
- Identifique a fonte upstream e as características esperadas do fluxo de entrada.
- Estime a quantidade máxima que poderá acumular antes da próxima operação de transferência.
- Defina a rota de descarga e quaisquer conexões necessárias de ventilação ou monitoramento de nível.
- Confirme a pressão operacional e possíveis alterações de pressão durante a transferência ou desligamento.
Estes detalhes estabelecem se o receptor seleccionado pode cumprir a sua função de recolha dentro do arranjo mais amplo do sistema.
3.4 Tanques de mistura revestidos com PTFE
Os tanques de mistura combinam materiais ou mantêm uma mistura sob condições de processo específicas. Seu projeto pode incluir um agitador, arranjo de acionamento, entrada de eixo, defletores quando apropriado e múltiplas conexões de materiais.
Os componentes molhados devem ser considerados como um conjunto completo. A compatibilidade do revestimento do vaso principal não estabelece automaticamente a adequação de cada componente que entra em contato com o meio. Componentes relacionados ao eixo, vedações, juntas e outros acessórios precisam de verificações de material e condições operacionais próprias.
A seleção do agitador também influencia o projeto do equipamento. O desempenho de mistura necessário, as propriedades do líquido, o conteúdo esperado de sólidos, a velocidade de operação e a geometria do recipiente podem afetar a configuração. As cargas mecânicas e a interface entre o conjunto do agitador e o recipiente revestido devem ser revisadas antes da finalização dos detalhes de fabricação.
- Defina os materiais a serem misturados e quaisquer alterações esperadas durante a operação.
- Especifique se é necessário um agitador e forneça os requisitos de mistura relevantes.
- Identifique arranjos de entrada de eixo, vedações, instrumentação e outras interfaces de processo.
- Revise o método de limpeza e a acessibilidade das superfícies internas molhadas.
As aplicações de mistura exigem engenharia mecânica e química coordenada, em vez de uma seleção de recipientes baseada apenas na capacidade.
| Tipo de equipamento | Função Primária | Principais considerações de design | Entrada importante do processo |
|---|---|---|---|
| Reator | Acomoda uma reação ou transformação química. | Mudanças nas condições ao longo do ciclo operacional. | Etapas de reação e envelope operacional. |
| Tanque de armazenamento | Contém matérias-primas, intermediários ou líquidos de processo. | Condições de contato e armazenamento de longo prazo. | Volume de trabalho e meio armazenado. |
| Receptor | Coleta material de uma etapa do processo. | Fluxo de entrada, acumulação e arranjos de transferência. | Condições de entrada e requisitos de descarga. |
| Tanque de mistura | Combina materiais ou mantém uma mistura. | Agitação, interfaces de eixo e acessórios molhados. | Propriedades do material e serviço de mistura. |
A tabela apresenta diferenças funcionais gerais. Os detalhes finais da construção devem ser estabelecidos para as condições de processo pretendidas.
4. Evaluating Chemical Compatibility
A compatibilidade química é um ponto de partida para a seleção do equipamento, mas deve ser estabelecida utilizando informações reais do processo. Um nome químico por si só pode não descrever todo o ambiente em que o revestimento irá operar.
Identifique a composição completa do meio
A descrição do processo deve identificar os principais produtos químicos e quaisquer impurezas, aditivos, produtos de reação ou componentes secundários relevantes. Uma mistura pode comportar-se de forma diferente de uma substância pura individual, pelo que as suposições baseadas apenas no ingrediente principal podem ser insuficientes.
A concentração é particularmente importante. A composição de uma corrente de processo pode mudar durante a reação, evaporação, diluição, separação ou transferência de material. A especificação deve identificar as faixas de concentração que se espera que as superfícies molhadas encontrem.
Inclui fluidos de limpeza e manutenção
Os procedimentos de limpeza podem expor o revestimento a substâncias que estão ausentes durante a produção normal. Agentes de enxágue, soluções de limpeza ou fluidos introduzidos durante a manutenção devem, portanto, ser incluídos na avaliação de compatibilidade sempre que entrarem em contato com as superfícies internas.
As mudanças de temperatura durante a limpeza também podem afetar a adequação. Não se deve presumir que um material que seja compatível com um determinado líquido a uma determinada temperatura permaneça adequado sob todas as condições de temperatura possíveis.
Considere a duração da exposição e as variações do processo
A duração do contacto e o ciclo operacional esperado contribuem para a avaliação global. O armazenamento contínuo, a operação repetida em lotes, a limpeza intermitente e os curtos períodos de transferência representam diferentes padrões de exposição.
Os desvios do processo também devem ser considerados quando razoavelmente previsíveis. Uma mistura não intencional, uma mudança na concentração ou uma retenção prolongada podem criar condições fora do envelope de produção rotineira.
Lista de verificação de revisão de compatibilidade:
- Identidades químicas e concentrações.
- Misturas, impurezas e subprodutos relevantes do processo.
- Temperaturas de contato normais, mínimas e máximas.
- Fluidos de limpeza e exposição relacionada à manutenção.
- Duração do contato e variações esperadas do processo.
O material do revestimento, o método de construção e a configuração do equipamento devem ser revisados em relação a essas condições antes da aprovação do projeto. Se a química do processo estiver definida de forma incompleta, as informações não resolvidas deverão ser registradas em vez de tratar a compatibilidade como confirmada.
5. Requisitos de temperatura, pressão e vácuo
A temperatura e a pressão influenciam tanto o revestimento de polímero como a montagem geral do recipiente. Selecionar um material com base em sua resistência química sem avaliar o envelope operacional mecânico pode resultar em uma especificação incompleta.
Temperatura operacional
Registre a temperatura operacional normal, bem como as temperaturas mais altas e mais baixas esperadas durante a inicialização, produção, limpeza e desligamento. Quando uma reação gera calor ou um processo utiliza ciclos de aquecimento e resfriamento, toda a faixa de temperatura deve ser documentada.
A temperatura afeta o comportamento do polímero e pode influenciar a interação química, a deformação, a permeação e a resposta da interface entre o revestimento e o corpo de aço. Os seus efeitos dependem da construção específica do revestimento e das condições de serviço, pelo que um único valor genérico de temperatura não deve substituir a verificação específica do projeto.
Mudanças rápidas de temperatura podem criar considerações adicionais. O projeto do equipamento deve levar em conta o ciclo térmico esperado e a compatibilidade da sua construção com esse ciclo.
Pressão positiva
A especificação de pressão deve distinguir a pressão normal de operação da pressão de projeto e quaisquer condições transitórias relevantes. Mudanças de pressão podem ocorrer durante a carga, descarga, reação, geração de vapor ou conexão a outros equipamentos de processo.
O tamanho do recipiente, os materiais estruturais, os detalhes dos bicos, os arranjos de vedação e o código de projeto aplicável podem influenciar o envelope operacional permitido. A montagem completa deve ser avaliada em vez de depender apenas da classificação de um componente.
Condições de vácuo e pressão negativa
As condições de vácuo requerem consideração explícita. Eles podem surgir durante o processamento a vácuo, condensação de vapor, operação da bomba ou outras etapas do processo. Um vaso que opera rotineiramente sob pressão positiva pode encontrar uma condição de carga mecânica diferente quando sua pressão interna cai abaixo da pressão externa.
O suporte do revestimento de PTFE e a construção geral do recipiente devem ser revisados para a função de vácuo especificada. A pressão absoluta mínima esperada, a duração da exposição, a temperatura operacional e a frequência dos ciclos de vácuo devem ser incluídas na revisão de engenharia.
Não é suficiente inferir a adequação do vácuo a partir da resistência química ou de uma classificação de pressão positiva. A montagem revestida proposta deve ser confirmada para as condições reais de vácuo e sequência operacional.
Combine as condições operacionais em uma especificação
A pressão e a temperatura devem ser avaliadas em conjunto. A temperatura máxima, a pressão de projeto e o vácuo mais profundo não devem ser tratados como valores não relacionados se puderem ocorrer durante o mesmo estágio operacional. A especificação deve identificar combinações possíveis na prática e indicar quais etapas requerem avaliação separada.
| Doença | Informações a serem fornecidas | Foco na revisão do projeto |
|---|---|---|
| Temperatura | Faixa normal, máximo, mínimo e alterações de temperatura. | Adequação do revestimento e comportamento térmico do conjunto. |
| Pressão positiva | Pressão operacional, pressão de projeto e condições transitórias. | Projeto estrutural, juntas e classificações de equipamentos aplicáveis. |
| Vácuo | Pressão absoluta mínima, duração e estágio de operação. | Suporte de revestimento e adequação de vaso completo sob vácuo. |
| Ciclo de processos | Inicialização, desligamento, limpeza e sequências operacionais repetidas. | Condições térmicas e mecânicas combinadas. |
6. Capacidade, dimensões e layout do equipamento
A capacidade é um parâmetro importante, mas não define totalmente as dimensões ou a adequação de um recipiente de processo. Dois vasos com o mesmo volume nominal podem ter alturas, diâmetros, geometrias de cabeçote, arranjos de suporte e layouts de conexão diferentes.
Volume de trabalho e capacidade nominal
O volume nominal descreve a capacidade declarada do recipiente, enquanto o volume de trabalho é a quantidade que se pretende reter ou processar durante a operação normal. A distinção é particularmente importante para reatores e tanques de mistura, onde pode ser necessário espaço suficiente para agitação, geração de vapor, espuma, expansão ou outro comportamento do processo.
O nível de enchimento operacional apropriado depende do processo e do projeto do recipiente. A margem exigida deve ser avaliada em vez de ser considerada idêntica em diferentes aplicações.
Dimensões gerais e espaço de instalação
Confirme a altura, o diâmetro e o envelope geral máximos permitidos. Considere a rota de acesso disponível, as dimensões das portas e aberturas, os arranjos de elevação, as folgas estruturais, o espaço de manutenção e a posição dos equipamentos próximos.
As restrições de transporte e instalação também podem influenciar a configuração da embarcação. Uma embarcação adequada ao seu local de operação ainda pode exigir uma revisão separada de como será movida para dentro do edifício ou posicionada em sua fundação.
Suportes e equipamentos conectados
Pernas de suporte, saias, suportes, recursos de elevação e interfaces de fundação devem estar alinhados com o projeto estrutural e as condições do local. Bombas, acionamentos de agitadores, instrumentos e tubulações conectados podem impor cargas adicionais ou requisitos de espaço.
O layout deve permitir acesso adequado aos pontos de operação e áreas de inspeção. As necessidades de manutenção são mais fáceis de resolver quando são consideradas antes da finalização do acordo.
Quando um desenho cotado é necessário
Uma descrição preliminar do processo pode ser adequada durante as discussões iniciais, mas um arranjo dimensionado torna-se cada vez mais importante à medida que o projeto avança. O desenho deve identificar as dimensões principais, posições dos bicos, pontos de apoio, aberturas de acesso e interfaces relevantes com equipamentos adjacentes.
Onde já existirem conexões de planta, o vaso proposto deverá ser verificado em relação ao layout da tubulação disponível. Quaisquer desvios necessários devem ser identificados e resolvidos antes da aprovação dos desenhos de fabricação.
7. Bicos, passagens e conexões de processo
As conexões ligam um navio ao restante do sistema de produção. Eles podem ser necessários para carga, descarga, ventilação, amostragem, instrumentação, limpeza, monitoramento de temperatura ou outras funções. A sua localização e construção influenciam a eficácia com que a embarcação pode ser instalada, operada e inspecionada.
Localização e orientação do bico
Cada bico deve ter função e posição claramente identificadas. A especificação ou desenho aprovado deve estabelecer seu tamanho nominal, orientação, tipo de conexão e qualquer elevação relevante ou requisito angular.
A colocação de entrada e saída deve refletir o fluxo de processo pretendido. Drenagem, transferência de material e requisitos de acesso também podem afetar a geometria do vaso. Mudanças na localização dos bicos após o início do trabalho de revestimento ou fabricação podem criar complicações adicionais de engenharia e fabricação.
Passagens de visita e acesso de inspeção
Passagens de visita e aberturas de acesso apoiam inspeção, limpeza e manutenção onde o projeto da embarcação permitir. Suas dimensões e localizações devem refletir o método de inspeção pretendido, as necessidades de acesso seguro e a disposição da planta ao redor.
Os detalhes da abertura também devem ser compatíveis com o desenho do forro. A transição entre uma abertura e a superfície adjacente requer atenção especial porque combina uma interface de processo com uma característica estrutural.
Agitadores, instrumentos e componentes auxiliares
Dependendo do processo, um recipiente pode exigir um instrumento de nível de líquido, sensor de temperatura, conexão de pressão, visor, agitador ou acessórios adicionais. Not every vessel needs every accessory, and the required arrangement should be based on the process duties rather than a generic list.
Cada acessório molhado requer uma análise de compatibilidade. As juntas, vedações, interfaces de instrumentos e componentes conectados devem ser apropriados para o meio químico e para as condições de pressão e temperatura aplicáveis.
Organize as informações de conexão de forma clara
Uma programação de bicos é uma forma útil de evitar ambiguidades. Ele pode identificar cada conexão por etiqueta, função, tamanho, quantidade, orientação e tipo de conexão, com referências de desenho quando necessário.
Fornecer essas informações antecipadamente ajuda as equipes de engenharia e fabricação a verificar as folgas, coordenar acessórios e estabelecer um arranjo consistente antes do lançamento do projeto.
8. Inspeção de revestimento e verificação de qualidade
A inspeção deve ser planejada como parte da especificação do equipamento, em vez de ser adicionada somente após a conclusão da fabricação. As atividades de inspeção necessárias dependem do método de revestimento, do projeto do recipiente, dos padrões aplicáveis, do risco do processo e dos critérios de aceitação contratual.
Defina o escopo da inspeção antes da produção
Identifique os registros e exames necessários para as superfícies revestidas, corpo estrutural, conexões e montagem acabada. A especificação deve indicar quais requisitos são obrigatórios, quais padrões se aplicam e quem é responsável pela revisão dos resultados.
Quando um método específico de inspeção de revestimento for apropriado, seu procedimento e limites de aceitação deverão ser previamente acordados. Por exemplo, testes de férias elétricas podem ser relevantes para certos revestimentos não condutores e configurações de equipamentos adequados, mas seu uso e configurações de teste devem ser estabelecidos para a construção específica. Não deve ser assumido que se aplique de forma idêntica a todos os processos ou espessuras de revestimento.
Inspecione áreas geométricas difíceis
O planejamento da inspeção deve considerar locais que são mais difíceis de acessar ou avaliar, incluindo transições de bicos, aberturas, cantos e outras alterações na geometria. Essas áreas podem exigir diferentes técnicas de inspeção ou desenhos e controles de fabricação mais detalhados.
Exame visual, verificações dimensionais e outros métodos aplicáveis devem ser definidos de acordo com os requisitos de construção. Quaisquer testes de pressão ou exames estruturais obrigatórios também devem ser identificados quando relevantes para o projeto do equipamento.
Esclareça a documentação e os critérios de aceitação
O processo de aceitação deve especificar quais evidências são necessárias antes que o equipamento possa ser liberado. Dependendo do projeto, a documentação pode incluir desenhos aprovados, informações sobre materiais, registros de inspeção, resultados de testes e registros de desvios aceitos.
Declarações como “inspecione o revestimento cuidadosamente” são menos úteis do que um plano de inspeção definido que identifique o método, o local aplicável, os critérios de aceitação e o registro necessário. Requisitos precisos fornecem ao fabricante e ao cliente uma base comum para revisar o equipamento concluído.
Manter a rastreabilidade das alterações aprovadas
As alterações de projeto devem ser documentadas, revisadas e aprovadas pelas partes responsáveis. Uma alteração em uma conexão, acessório ou condição operacional pode afetar outras partes das especificações do equipamento. Registrar o motivo de uma alteração e sua aprovação técnica ajuda a preservar a consistência entre os documentos de fabricação e a montagem final.
9. Preparando uma Especificação de Equipamento
Uma especificação clara fornece à equipe de engenharia de equipamentos informações suficientes para avaliar a aplicação e identificar requisitos não resolvidos. Deve descrever não apenas a embarcação necessária, mas também as condições sob as quais a embarcação irá operar.
A sequência a seguir fornece um método prático para organizar as informações do projeto.
-
Descreva o dever do processo.
Explique se o recipiente será usado para reação, armazenamento, coleta ou mistura. Identifique o estágio operacional, as interfaces upstream e downstream e quaisquer funções especiais do processo.
-
Documente o meio químico.
Liste as substâncias, concentrações, misturas, contaminantes e fluidos de limpeza relevantes. Identifique quaisquer estágios em que a composição mude significativamente.
-
Defina o envelope operacional.
Fornece temperaturas normais e extremas, pressão operacional e de projeto, condições de vácuo e transições previsíveis entre estados operacionais.
-
Estabeleça capacidade e dimensões.
Especifique a capacidade nominal, o volume de trabalho utilizável, as dimensões principais, as restrições de instalação e o arranjo de suporte necessário.
-
Prepare o cronograma de conexão.
Liste os bicos, aberturas, respiros, drenos, instrumentos, arranjos de agitadores e acessórios necessários. Forneça um desenho de layout quando disponível.
-
Identificar padrões e requisitos de inspeção.
Declare os requisitos de construção aplicáveis, procedimentos de inspeção, expectativas de teste, critérios de aceitação e documentação necessária.
-
Revise as lacunas técnicas antes da aprovação.
Registre dados químicos não resolvidos, dimensões conflitantes, condições operacionais incertas e quaisquer acessórios cuja compatibilidade ou design permaneça não confirmado.
Lista de verificação de especificações de equipamentos
| Categoria de especificação | Informações necessárias | Motivo da revisão |
|---|---|---|
| Aplicação de processo | Função do vaso, etapas do processo, transferência de material e sequência operacional. | Estabelece o tipo correto de equipamento. |
| Meio químico | Composição, concentração, impurezas e agentes de limpeza. | Suporta avaliação de compatibilidade de revestimento. |
| Condições operacionais | Faixa de temperatura, pressão de projeto, serviço de vácuo e condições transitórias. | Define o envelope operacional necessário. |
| Capacidade e layout | Volume de trabalho, dimensões gerais, disposição de suporte e limites de instalação. | Verifica o ajuste e a integração do processo. |
| Conexões | Tamanhos, posições, aberturas, instrumentação e acessórios dos bicos. | Coordena interfaces de tubulação e equipamentos. |
| Requisitos de qualidade | Procedimentos de inspeção, testes, critérios de aceitação e registros. | Define como a conformidade será verificada. |
Quando alguns detalhes permanecerem indisponíveis, identifique-os como itens técnicos em aberto. Esta abordagem é mais confiável do que assumir dimensões, condições operacionais ou requisitos de aceitação que não tenham sido estabelecidos pela equipe do projeto.
10. Erros comuns de seleção e design
Vários problemas podem surgir quando a seleção do equipamento depende de uma breve descrição do produto sem definir completamente o serviço pretendido. A maior parte pode ser reduzida através de uma descrição mais completa do processo e de uma revisão antecipada das especificações técnicas.
Escolher apenas pelo nome químico
Saber que um recipiente contém ácido, álcali ou solvente não é suficiente para concluir uma avaliação de compatibilidade. Concentração, misturas, temperatura, duração da exposição, métodos de limpeza e a construção do revestimento podem ser importantes.
Melhor abordagem:Forneça o meio de processo completo e sua faixa operacional esperada e, em seguida, confirme a adequação para a aplicação real.
Fornecendo apenas o volume nominal do recipiente
Um valor de capacidade não determina a geometria completa do recipiente, o volume de trabalho permitido, a disposição do agitador ou o layout da conexão. Informações dimensionais insuficientes podem levar a equipamentos que não podem ser facilmente integrados na planta existente.
Melhor abordagem:Especifique o volume de trabalho, as dimensões gerais, as restrições do local, os requisitos do processo e as conexões necessárias em conjunto.
Assumir que a resistência química estabelece a adequação ao vácuo
A resistência química e a resistência a um diferencial de pressão abordam diferentes questões de engenharia. O revestimento e a estrutura de suporte devem ser avaliados quanto às condições de vácuo pretendidas e à temperatura operacional relevante.
Melhor abordagem:Indique explicitamente a pressão absoluta mínima, a duração da exposição, a temperatura e o ciclo de vácuo esperado.
Com vista para vedações e componentes auxiliares
Um revestimento principal compatível não pode estabelecer a adequação de cada vedação, gaxeta, componente do agitador, visor ou conexão de instrumento. Cada componente molhado relevante faz parte do sistema completo.
Melhor abordagem:Inclua os acessórios e materiais de conexão na revisão técnica em vez de tratar o vaso principal como o único componente que requer avaliação.
Finalizando as posições dos bicos tarde demais
Alterações tardias nos locais de conexão podem afetar a geometria interna, o alinhamento da tubulação, o acesso e a configuração do revestimento acabado. Eles também podem criar conflitos com equipamentos próximos ou espaços de instalação.
Melhor abordagem:Revise o arranjo dimensionado e a programação dos bicos antes que os desenhos de fabricação sejam aprovados.
Deixando os requisitos de inspeção indefinidos
Uma solicitação geral para um recipiente resistente à corrosão não explica como o revestimento acabado será inspecionado ou quais critérios determinam a aceitação. Detalhes faltantes podem criar divergências durante a revisão final.
Melhor abordagem:Combine os padrões aplicáveis, procedimentos de inspeção, critérios de aceitação e registros necessários antes do início da produção.
Regra de seleção:Uma especificação completa do equipamento conecta a tarefa do processo, o meio químico, as condições operacionais, a configuração do recipiente e os requisitos de inspeção. Cada um deve suportar o mesmo aplicativo definido.
11. Instalação, Operação e Manutenção
A adequação do equipamento depende não apenas do seu projeto inicial, mas também de como a embarcação é manuseada, instalada, operada e mantida. Procedimentos apropriados ajudam a preservar a integridade do revestimento e a identificar problemas antes que se transformem em problemas mais sérios no equipamento.
Manuseio e instalação
Os procedimentos de transporte e içamento devem seguir a documentação do equipamento e os arranjos de içamento designados. Impacto descontrolado, pontos de içamento inadequados ou manuseio descuidado podem danificar o revestimento ou outras peças do conjunto, mesmo quando o recipiente externo parece não ser afetado.
A instalação também deve preservar as condições de suporte pretendidas e o alinhamento da conexão. O alinhamento forçado da tubulação ou cargas não intencionais nos bicos podem introduzir tensões mecânicas que não foram incluídas nas premissas do projeto.
Antes do comissionamento, verifique a posição de instalação, a disposição do suporte, a tubulação conectada, os instrumentos e os acessórios necessários. Confirme se a configuração final corresponde aos desenhos aprovados e se as verificações pré-operação necessárias foram concluídas.
Inicialização e desligamento controlados
Os procedimentos operacionais devem definir como o recipiente é enchido, levado à temperatura operacional, pressurizado quando aplicável e retornado a uma condição segura. Se o vácuo ou mudanças rápidas de temperatura forem possíveis, estas condições deverão ser abordadas explicitamente.
Os procedimentos também devem estabelecer como os desvios do processo são tratados. Mudanças inesperadas de pressão, temperatura ou composição química podem mover o navio para fora de seu envelope operacional aprovado e exigir uma resposta controlada.
Práticas de limpeza
Os métodos de limpeza devem ser compatíveis com o revestimento, as vedações, os componentes conectados e as limitações operacionais da embarcação. O meio de limpeza selecionado, a temperatura, a duração e qualquer ação de limpeza mecânica devem ser revisados para a construção específica.
Os procedimentos de limpeza devem identificar como os resíduos são removidos, como o recipiente é enxaguado quando necessário e como o acesso para inspeção é mantido. Produtos químicos não aprovados ou métodos mecânicos agressivos não devem ser introduzidos simplesmente porque o revestimento principal foi projetado para serviços corrosivos.
Inspeção e manutenção de rotina
A frequência e o método de inspeção devem refletir o risco do processo, as condições de serviço, o projeto do equipamento e os requisitos de manutenção aplicáveis. Os operadores devem seguir os procedimentos aprovados para reconhecer sinais de danos, vazamentos, comportamento operacional incomum ou deterioração de componentes associados.
Quando um problema é detectado, a avaliação deve considerar o revestimento, as conexões relevantes, as vedações e a estrutura de suporte do vaso. A causa deve ser estabelecida antes que reparos ou modificações sejam selecionados. Qualquer reparação deve ser adequada à construção original e às condições de serviço aprovadas.
Mantenha registros operacionais
Registros de condições operacionais, inspeções, atividades de limpeza, trabalhos de manutenção e modificações aprovadas podem ajudar a identificar problemas recorrentes. Eles também facilitam a comparação das condições operacionais reais com as suposições utilizadas durante a revisão do projeto original.
Quando as condições do processo mudarem significativamente, o navio deverá ser reavaliado antes da introdução do direito modificado. Uma configuração aprovada para uma concentração química, faixa de temperatura ou condição de pressão não deve ser automaticamente considerada adequada para um serviço diferente.
12. Planejando uma configuração de equipamento personalizada
Os navios industriais muitas vezes precisam se adequar a um layout de processo específico, a um requisito de capacidade e a um conjunto de condições operacionais. Uma configuração personalizada pode atender a esses requisitos, desde que os detalhes sejam definidos e avaliados sistematicamente.
Zhuoyanfornece revestimento anticorrosivo industrial e serviços de projeto e fabricação de equipamentos químicos. A configuração apropriada para um recipiente revestido pode ser discutida em relação à função de processo pretendida, capacidade necessária, envelope operacional, posições de conexão e acessórios de processo.
Combine a configuração com o processo
A personalização deve começar com os requisitos do processo e não com um arranjo de recipiente predeterminado. Um tanque de armazenamento com uma função de transferência simples pode exigir um conjunto diferente de conexões de um reator com um agitador e instrumentação de processo adicional.
Definir as funções necessárias ajuda a distinguir os recursos essenciais dos acessórios opcionais. Também dá à equipe de engenharia uma base mais clara para avaliar a geometria do navio e o layout da conexão.
Estabeleça os detalhes técnicos antecipadamente
Capacidade, dimensões, meio químico, temperatura, pressão, requisitos de vácuo e posições dos bicos devem ser revisados em conjunto. Se a embarcação precisar se conectar a um sistema existente, os desenhos relevantes e as dimensões da interface deverão ser disponibilizados durante a discussão técnica inicial.
Quaisquer condições desconhecidas devem permanecer visíveis durante a revisão do projeto. Em particular, a compatibilidade química não resolvida, as condições de vácuo pouco claras ou os desenhos de conexão incompletos devem ser abordados antes que a especificação do equipamento seja considerada completa.
Revise o projeto antes de fabricar
A construção proposta deve ser revisada em relação à tarefa pretendida, incluindo o arranjo do revestimento, o projeto estrutural, as conexões e o plano de inspeção. Os desenhos e documentos técnicos deverão identificar a configuração acordada para que ambas as partes possam avaliar o mesmo projeto.
As alterações feitas durante esta fase devem ser avaliadas quanto ao seu impacto na montagem geral. Uma posição revisada do bico, um novo acessório ou um requisito de pressão alterado podem afetar outras decisões de projeto e não devem ser tratados como uma alteração isolada.
Informações para se preparar para uma discussão técnica
- Tipo de equipamento e função de processo pretendida.
- Composição química, concentração e meios de limpeza relevantes.
- Temperaturas operacionais normais e extremas.
- Pressão operacional, pressão de projeto e requisitos de vácuo, quando aplicável.
- Capacidade nominal necessária, volume de trabalho e dimensões gerais.
- Programação de bicos, posições de conexão, instrumentos e acessórios de processo.
- Padrões de construção aplicáveis e requisitos de inspeção de revestimento.
- Desenhos de instalação e quaisquer restrições existentes na interface do equipamento.
Essas informações fornecem um ponto de partida prático para revisão técnica e cotação. A especificação final do equipamento deve ser confirmada somente após a avaliação dos requisitos químicos, mecânicos, dimensionais e de inspeção relevantes.
13. Perguntas frequentes
As perguntas a seguir abordam considerações técnicas comuns ao especificar recipientes de processos químicos revestidos com fluoropolímero.
Para que são utilizados principalmente os vasos revestidos com PTFE?
Eles são usados em aplicações de processamento químico onde as superfícies de contato internas exigem proteção contra corrosão. Os tipos de vasos comuns incluem reatores, tanques de armazenamento, receptores e tanques de mistura. O tipo apropriado depende da função do processo, do meio químico, das condições operacionais e da configuração necessária.
O revestimento de PTFE oferece proteção contra todos os produtos químicos?
Nenhum material deve ser tratado como universalmente adequado sob todas as condições. O PTFE possui ampla resistência química, mas a aplicação real ainda requer avaliação da identidade química, concentração, temperatura, duração da exposição e construção do revestimento. Limitações específicas de compatibilidade e condições operacionais especiais devem ser revisadas antes da embarcação ser aprovada.
Por que uma embarcação revestida com PTFE também exige uma estrutura de aço?
O revestimento fornece a superfície interna resistente à corrosão pretendida, enquanto o corpo externo de aço fornece suporte estrutural. Os dois componentes têm funções diferentes e devem ser projetados em conjunto. As dimensões do vaso, as condições de pressão, os suportes, as conexões e a relação entre o revestimento e o corpo de aço influenciam o projeto final.
Que informações são necessárias para selecionar o tipo correto de embarcação?
Comece com a função de processo pretendida, meio químico, temperatura operacional, requisitos de pressão ou vácuo, capacidade e condições de instalação. Em seguida, identifique os bicos, aberturas de acesso, instrumentos e acessórios necessários. Esses detalhes ajudam a distinguir um reator de um tanque de armazenamento, receptor ou tanque de mistura e a estabelecer a configuração necessária.
Um recipiente revestido pode ser usado sob condições de vácuo?
O serviço de vácuo pode ser possível com um conjunto projetado adequadamente, mas deve ser confirmado para o equipamento específico. A revisão deve incluir pressão absoluta mínima, temperatura operacional, duração do vácuo, frequência do ciclo e suporte do revestimento. A compatibilidade química ou uma classificação de pressão positiva por si só não estabelecem a adequação ao vácuo.
O que deve ser verificado ao especificar um tanque de mistura revestido?
Além da compatibilidade química, capacidade, temperatura e pressão, especifique o serviço de mistura e a disposição do agitador necessários. Verifique a adequação dos componentes, vedações, juntas e outros acessórios relacionados ao eixo. As posições dos bicos, o acesso para limpeza, os requisitos de manutenção e o arranjo de instalação também devem ser revisados.
Quais requisitos de inspeção devem ser confirmados antes da fabricação?
Identifique os padrões de construção aplicáveis, método de inspeção de revestimento, critérios de aceitação, exames estruturais, testes e documentação necessária. Métodos como exame visual, verificações dimensionais ou testes de férias elétricas podem ser apropriados dependendo da construção. O plano de inspeção deve ser acordado para o equipamento específico, em vez de ser assumido como idêntico para cada embarcação.
O que deve constar em uma solicitação de cotação de navio personalizado?
Forneça a função pretendida do recipiente, composição química e concentração, temperatura operacional, condições de pressão ou vácuo, capacidade necessária, dimensões gerais, layout de conexão, acessórios e requisitos de inspeção aplicáveis. Os desenhos da planta existente e as restrições de instalação são úteis quando a embarcação precisa ser integrada a um sistema de produção estabelecido. Quaisquer condições técnicas não resolvidas devem ser identificadas para revisão.
14. Considerações Finais sobre Seleção
Selecionando adequadoEquipamentos revestidos com PTFErequer uma avaliação coordenada do meio químico, da construção do revestimento, da estrutura do recipiente, das condições operacionais e das interfaces do processo. Reatores, tanques de armazenamento, receptores e tanques de mistura têm funções diferentes, portanto suas configurações devem ser desenvolvidas de acordo com as funções pretendidas, em vez de serem tratadas como recipientes intercambiáveis.
Uma especificação técnica completa deve definir composição química e concentração, temperatura, pressão positiva ou vácuo, capacidade, dimensões, posições de conexão, acessórios e critérios de inspeção. A instalação, limpeza, manutenção e variações previsíveis do processo também devem ser consideradas durante a revisão do projeto.
Fornecer esses detalhes antecipadamente ajuda a estabelecer uma base clara para avaliar o equipamento proposto. Também torna mais fácil identificar informações ausentes, coordenar conexões de processo e confirmar os requisitos do projeto antes do início da fabricação.
Discuta os requisitos do seu equipamento químico
Compartilhe seu meio de processo, concentração, temperatura operacional, condições de pressão ou vácuo, capacidade necessária do recipiente e layout de conexão para iniciar uma discussão técnica sobre a configuração apropriada.
Envie seus requisitos de equipamento
