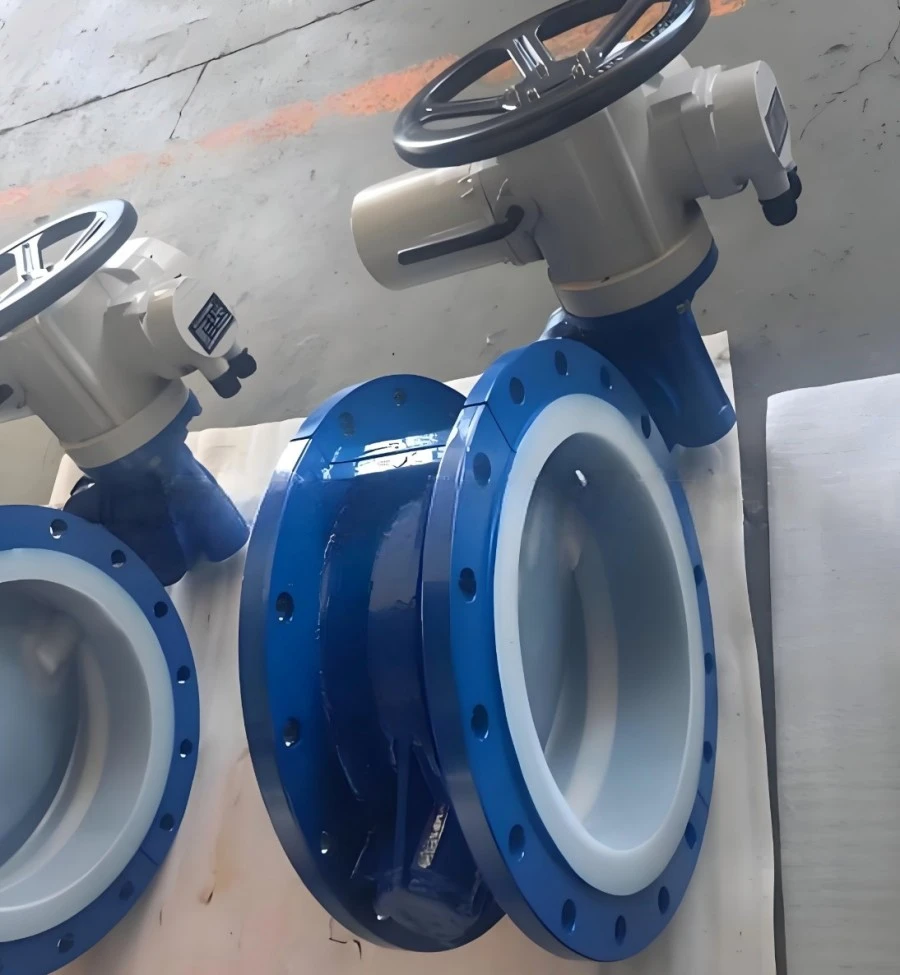

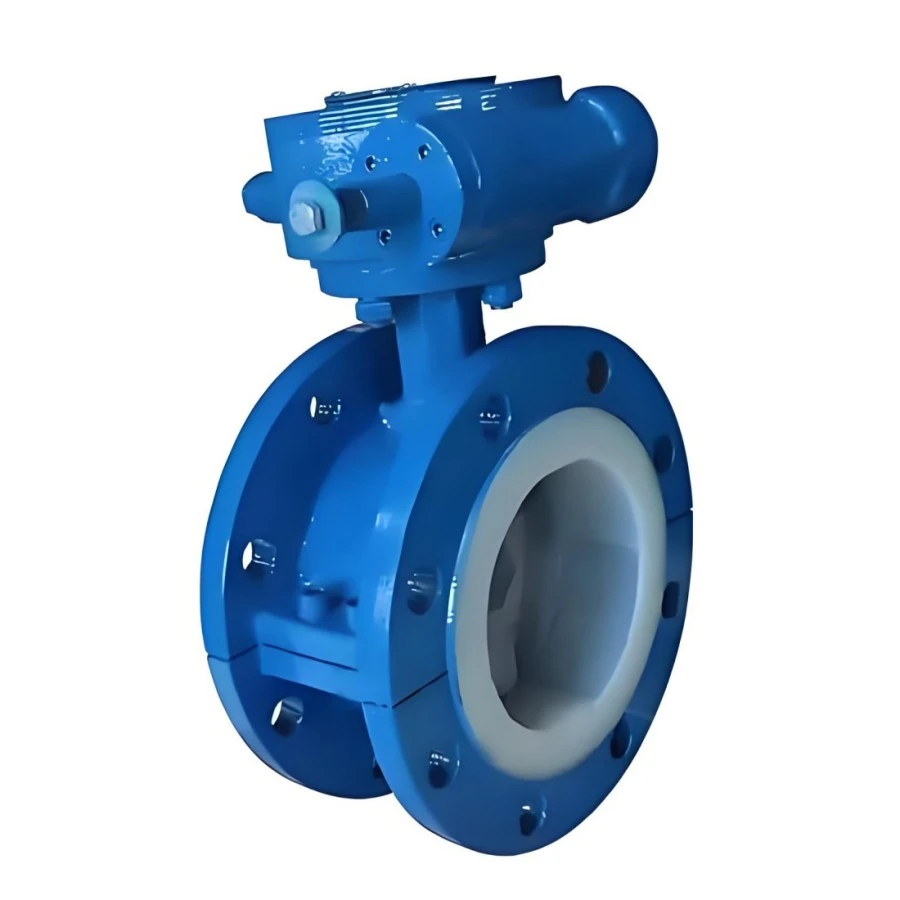

Válvula de controle químico industrial revestida com PTFE

A válvula de controle químico industrial revestida com PTFE pertence ao componente de tubulação de regulação automática, diferente das válvulas de esfera on-off comuns. Ele não apenas abre ou desliga o fluido, mas também realiza o ajuste contínuo da vazão, pressão da tubulação e nível médio de líquido para circuitos fechados de produção de produtos químicos. As válvulas de controle de metal comuns serão rapidamente corroídas por fluidos químicos agressivos; válvulas de controle comuns pulverizadas com PFA apresentam risco de desgaste do revestimento sob lavagem frequente de estrangulamento. Nossa válvula de controle usa peças de passagem de fluxo totalmente revestidas com PTFE, incluindo corpo da válvula, obturador da válvula e sede. Ele pode cooperar com o sistema de controle automático DCS e combinar tubulações, cotovelos e T revestidos de PTFE para construir uma rede de transporte automática anticorrosão completa, amplamente utilizada em projetos automatizados de processos de meio corrosivo de parques químicos no exterior.

O que é válvula de controle químico industrial revestida com PTFE？

A válvula de controle de produtos químicos industriais revestida com PTFE é uma válvula reguladora de estrangulamento especial resistente à corrosão para tubulações de produtos químicos industriais. Consiste em corpo de válvula em aço carbono com revestimento completo em PTFE, acabamento interno revestido em PTFE (plugue, sede) e atuadores manuais/pneumáticos/elétricos opcionais. Sua função principal é a regulação contínua do estrangulamento: alterando a seção transversal de passagem do fluxo dentro do corpo da válvula, ele ajusta dinamicamente o fluxo, a pressão ou a contrapressão do meio de fluxo corrosivo. Todas as superfícies de contato médio são totalmente cobertas por material PTFE para evitar a erosão causada por fluidos ácidos, alcalinos e contendo flúor durante lavagens freqüentes. Ele é instalado na tubulação de processo e vinculado ao sistema de controle industrial, pertence ao encaixe regulador em vez de à simples válvula de corte e se conecta ao sistema de tubulação revestido de flúor por meio de flanges anticorrosivos totalmente revestidos HG20536.

Tabela Completa de Especificações Técnicas

Principais vantagens do produto

1. Revestimento completo de PTFE com parte úmida para condições de limpeza de estrangulamento O corpo da válvula, o obturador e a sede da válvula são todos protegidos por revestimento de PTFE. Ele resiste à abrasão contínua do meio gerada durante o estrangulamento frequente e resolve defeitos de descascamento do revestimento das válvulas de controle do tipo spray.

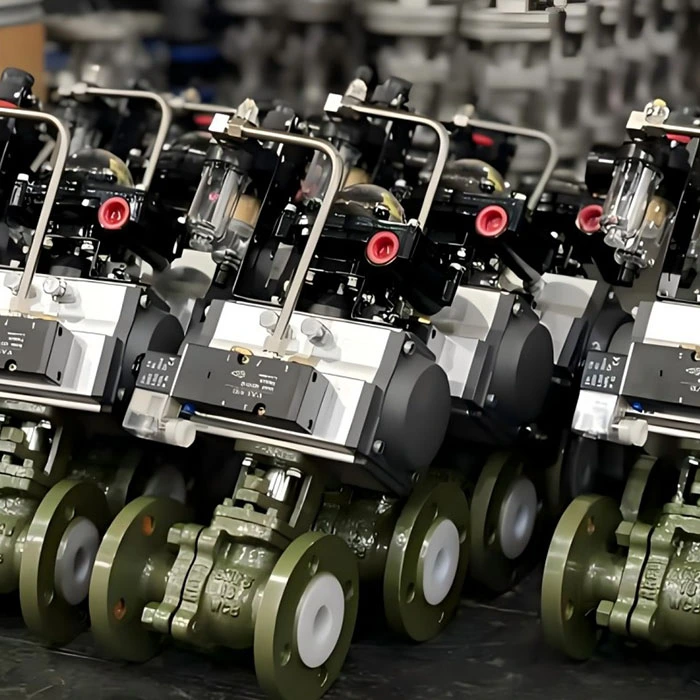

2. Configuração de múltiplos atuadores para produção automatizada Três modos de condução: manual, pneumático, elétrico. Versões pneumáticas/elétricas podem ser conectadas ao sistema de controle industrial DCS/PLC para realizar regulação automática remota para oficinas químicas não tripuladas.

3. Desempenho de estrangulamento constante sob meio corrosivo A estrutura otimizada do caminho de fluxo reduz o impacto do fluxo turbulento dentro da cavidade da válvula, garantindo linearidade de ajuste estável sob condições de trabalho cíclicas de longo prazo.

4. Estrutura de revestimento de ângulo morto zero A cavidade da válvula, a entrada-saída média e a face de vedação alcançam revestimento contínuo de PTFE; sem ponta de metal exposta, evite corrosão em fendas sob condições de trabalho de meio misto.

5. Forte compatibilidade de sistema Adote o padrão de flange unificado totalmente forrado HG20536, encaixe perfeitamente com tubulação revestida de PTFE da série completa Zhuoyan, tês, cotovelos e equipamentos de processo para aquisição completa.

6. Teste independente e rigoroso de estanqueidade da sede Além da inspeção de faísca convencional, cada válvula de controle acabada realiza um teste especial de estanqueidade da sede de estrangulamento, para garantir um desempenho de baixo vazamento sob o status de ajuste.

Principais campos de aplicação

Adequado para tubulações automatizadas de processos químicos de meio corrosivo, com registros de entrega para parques industriais químicos do Sudeste Asiático e do Oriente Médio:

1. Linha de produção automática de produtos químicos finos: Regulação de fluxo de ácido misto e fluido corrosivo orgânico

2. Planta fluoroquímica: Ajuste de pressão e fluxo para tubulação de transporte de ácido fluorídrico

3. Indústria de lítio de nova energia: Estrangulamento automático da entrega de matérias-primas corrosivas de sal de lítio

4. Oficina de química farmacêutica: Controle de fluxo preciso de intermediário corrosivo de alta pureza

5. Estação de resíduos líquidos de proteção ambiental: Ajuste de fluxo de descarga de resíduos corrosivos de ácidos/resíduos alcalinos

6. Suporte ao processo de retificação: Ajuste de contrapressão para tubulação de condensado corrosivo de saída da coluna de destilação

Processo de produção padrão

1. Usinagem de precisão do corpo da válvula em aço carbono, remova rebarbas na cavidade interna e na face de vedação do flange.

2. Tratamento de jato de areia de grau Sa2.5 da cavidade interna, melhora a resistência adesiva para material de revestimento de PTFE.

3. Tratamento de ativação de sódio para matéria-prima de PTFE; implementar colagem a vácuo para componentes do corpo da válvula, obturador e sede, respectivamente, em oficina limpa.

4. Montagem precisa do acabamento revestido (plugue, sede) e atuador; depurar curso mecânico e curso de estrangulamento.

5. Inspeção de vários itens: teste de varredura de faísca de cavidade completa de 10KV; teste especial de simulação de estrangulamento da estanqueidade da sede da válvula; teste de retenção de pressão hidráulica.

6. Recalibração de curso para atuador pneumático/elétrico; limpe a cavidade interna da válvula.

7. Portas de flange protegidas por tampas anti-riscos de PTFE dedicadas; embalagens de absorção de choque para remessa de exportação de válvulas acabadas.

Perguntas frequentes

Q1: Qual é a diferença entre a válvula de controle revestida de PTFE e a válvula de esfera revestida comum? R: Esta é uma válvula reguladora de estrangulamento para ajuste contínuo de vazão/pressão; a válvula de esfera comum é usada apenas para corte liga/desliga totalmente aberto/totalmente fechado, não pode realizar regulação contínua.

Q2: Esta válvula de controle químico industrial revestida com PTFE pode se conectar ao sistema de controle automático DCS? R: As versões de atuadores pneumáticos e elétricos suportam conexão de sinal com sistema DCS/PLC para regulação remota de estrangulamento automático.

Q3: Esta válvula de controle é aplicável para meio de limpeza contendo ácido fluorídrico? R: Selecione a versão atualizada de revestimento de PTFE com 3 mm de espessura para meio de limpeza contendo flúor, informe a composição do meio com antecedência.

Q4: Quais inspeções especiais cada válvula de controle passará antes da entrega? R: Cada válvula passa por teste de vazamento de faísca, teste independente de estanqueidade de estrangulamento da sede da válvula e teste de retenção de pressão hidráulica.

Q5: Esta válvula de controle pode ser combinada diretamente com o sistema de tubulação revestido de PTFE existente? R: Ele segue o padrão de flange unificado com revestimento completo HG20536, diretamente compatível com nossos acessórios para tubos revestidos com flúor de série completa e equipamentos de processo.

Q6: Qual é o escopo da garantia para a válvula de controle revestida? R: O corpo da válvula em aço carbono possui garantia estrutural de 10 anos; Forro PTFE com garantia de 5 anos; acessórios do atuador Garantia de 2 anos, exclui arranhões artificiais e danos por operação incorreta.
