Embarcação receptora química resistente a ácidos revestida com PTFE

O recipiente receptor químico resistente a ácidos revestido com PTFE pertence ao equipamento de buffer intermediário do lado do processo, especialmente otimizado para condições de trabalho de recebimento de fluido ácido, diferentes de tanques de recepção multimídia de uso geral e grandes tanques de armazenamento estático. É instalado nas posições de saída de colunas de destilação ácida, reatores ácidos e unidades de condensação, para coleta instantânea de condensado ácido quente e líquido de descarga de reação.

O condensado ácido quente traz impacto na temperatura e risco de erosão ácida; os receptores de metal comuns sofrerão corrosão rápida, enquanto os recipientes de plástico comuns não suportam o vácuo do processo e o choque de condensação em alta temperatura. Este receptor combina um invólucro de aço carbono resistente à pressão e um revestimento interno de PTFE totalmente envolto sem costura, lidando efetivamente com o influxo periódico de líquido ácido quente.

Amplamente implantado em síntese de ácido, recuperação de resíduos de ácido de decapagem e linhas de produção de recuperação de condensação fluoroquímica para fábricas de produtos químicos no exterior.

Tabela Completa de Especificações Técnicas

O que é recipiente receptor de produtos químicos resistentes a ácidos revestido com PTFE？

O recipiente receptor de produtos químicos resistentes a ácidos revestido com PTFE é um recipiente tampão intermediário com pressão dedicado para loops de processos químicos ácidos. Consiste em um revestimento externo de aço carbono resistente à pressão e um revestimento interno de PTFE sem costura laminado a vácuo cobrindo a cavidade do tanque, o bueiro e todos os bicos de conexão. Sua função principal é o recebimento transitório e o armazenamento temporário de condensado ácido quente e líquido de descarga de processo proveniente de reatores a montante ou colunas de destilação, antes de transferir o meio para unidades subsequentes de armazenamento ou tratamento. Não é usado para armazenamento estático de longo prazo ou reação de agitação química. Equipado com bicos dedicados para entrada de condensado, monitoramento de nível de líquido, balanceamento de vácuo e saída de ácido-líquido. Disponível em formas estruturais verticais e horizontais e conecta-se ao sistema de tubulação resistente a ácidos revestido de PTFE por meio de flanges anticorrosivos HG20536.

Principais vantagens do produto

1. Anticorrosão orientada para o alvo para condensado ácido quente O revestimento de PTFE de área total resiste à abrasão e à erosão causada pela entrada periódica de condensado ácido quente, resolve o problema de falha prematura de receptores de metal sob impacto alternado de ácido quente.

2. Adaptação de processo balanceado a vácuo Desempenho estável sob o status de trabalho de pressão micro-negativa do processo, corresponde ao fluxo de trabalho de coleta de ácido-condensado de destilação a vácuo, evita a delaminação do revestimento sob flutuação periódica de pressão.

3. Bico múltiplo personalizado para circuito de processo ácido Bicos funcionais pré-reservados para entrada de condensado, medidor de nível de líquido, equilíbrio de vácuo e descarga de ácido-líquido. Não é necessária nenhuma abertura extra no local, evitando danos ao revestimento causados ​​pelo processamento secundário.

4. Superfície interna de baixo resíduo para troca de lote de ácido A parede interna lisa e antiaderente de PTFE reduz o resíduo de meio ácido, conveniente para lavagem ao trocar diferentes lotes de ácido, reduz o risco de contaminação cruzada entre diferentes ciclos de produção de tipo ácido.

5. Opções de forma de instalação dupla Tipo compacto vertical para montagem em plataforma acima do equipamento; versão horizontal com suporte de sela para espaço de oficina com altura limitada, adaptação flexível ao layout da tubulação a montante e a jusante.

6. Compatibilidade de interface anticorrosão unificada Padrão de flange totalmente revestido de PTFE HG20536, encaixe perfeito com reator revestido resistente a ácido Zhuoyan, coluna de destilação, tubulação e acessórios para aquisição completa de processo ácido.

Principais campos de aplicação

Aplicado principalmente em elos de buffer de processo de produção de produtos químicos relacionados a ácidos, com registros de entrega no exterior para plantas de produtos químicos inorgânicos no Sudeste Asiático e no Oriente Médio:

Linha de destilação de ácido inorgânico: Recepção de condensado para ácido clorídrico, processo de retificação de ácido nítrico

Planta fluoroquímica: Tampão temporário de condensado contendo ácido fluorídrico quente

Projeto de recuperação de resíduos ácidos de decapagem: Recebimento de efluentes ácidos residuais da oficina de decapagem

Síntese de ácido químico fino: tamponamento de curto prazo do líquido de descarga de reação ácida

Tratamento de resíduos líquidos corrosivos para proteção ambiental: Recepção inicial de águas residuais ácidas concentradas

Workshop de teste de processo ácido em escala piloto: Coleta intermediária para reação piloto ácida em pequenos lotes

Processo de produção padrão

1. Soldagem integral do casco de aço carbono, polimento completo da cavidade interna do tanque e todas as costuras de solda do bico para eliminar cantos afiados.

2. Desengorduramento de alta temperatura de 500 ℃ para remover o estresse residual da soldagem, evitando a deformação do revestimento sob impacto periódico de ácido quente.

3. Jateamento pesado de grau Sa2.5 para superfície da cavidade interna, garante alta resistência adesiva para folha de PTFE.

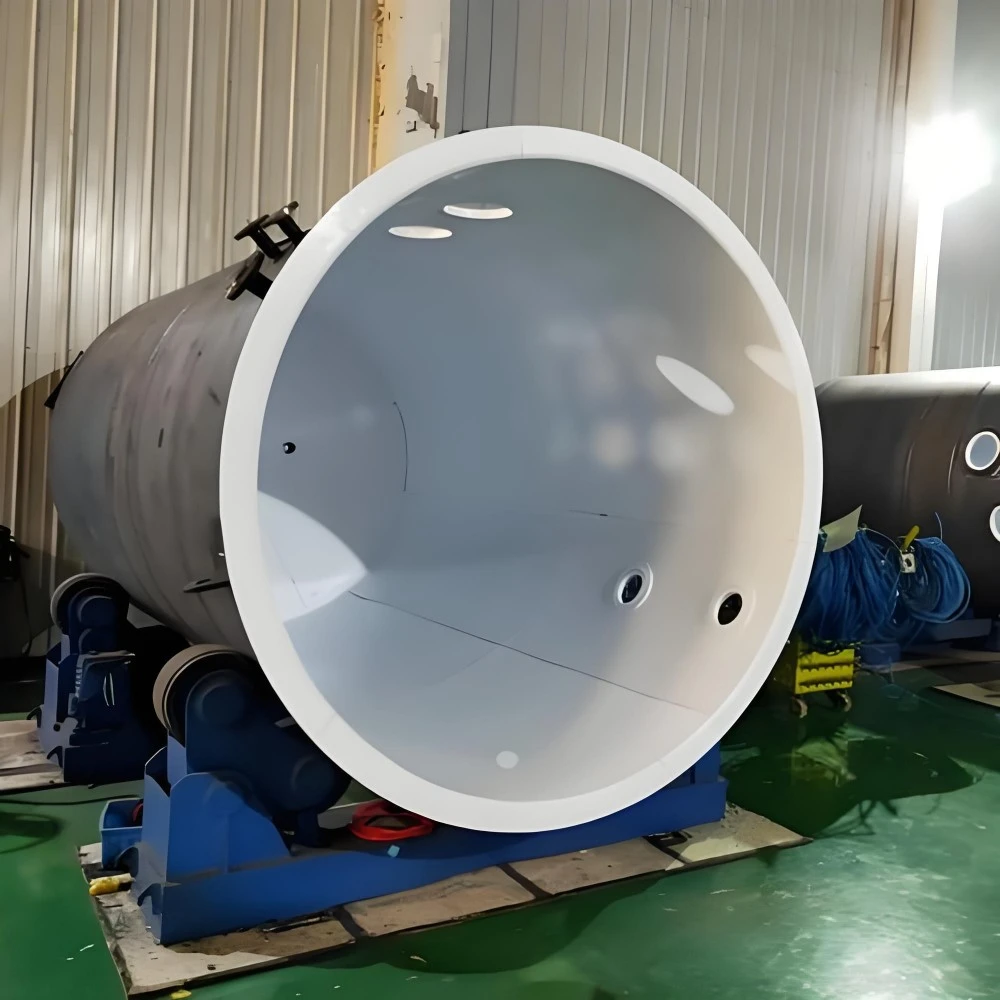

4. Tratamento de ativação de sódio de folha bruta de PTFE importada; laminação perfeita a vácuo dentro de uma oficina limpa de grau 10.000. Soldagem dupla PFA por fusão a quente para todos os cantos de transição do bico que suportam desgaste por condensação ácida.

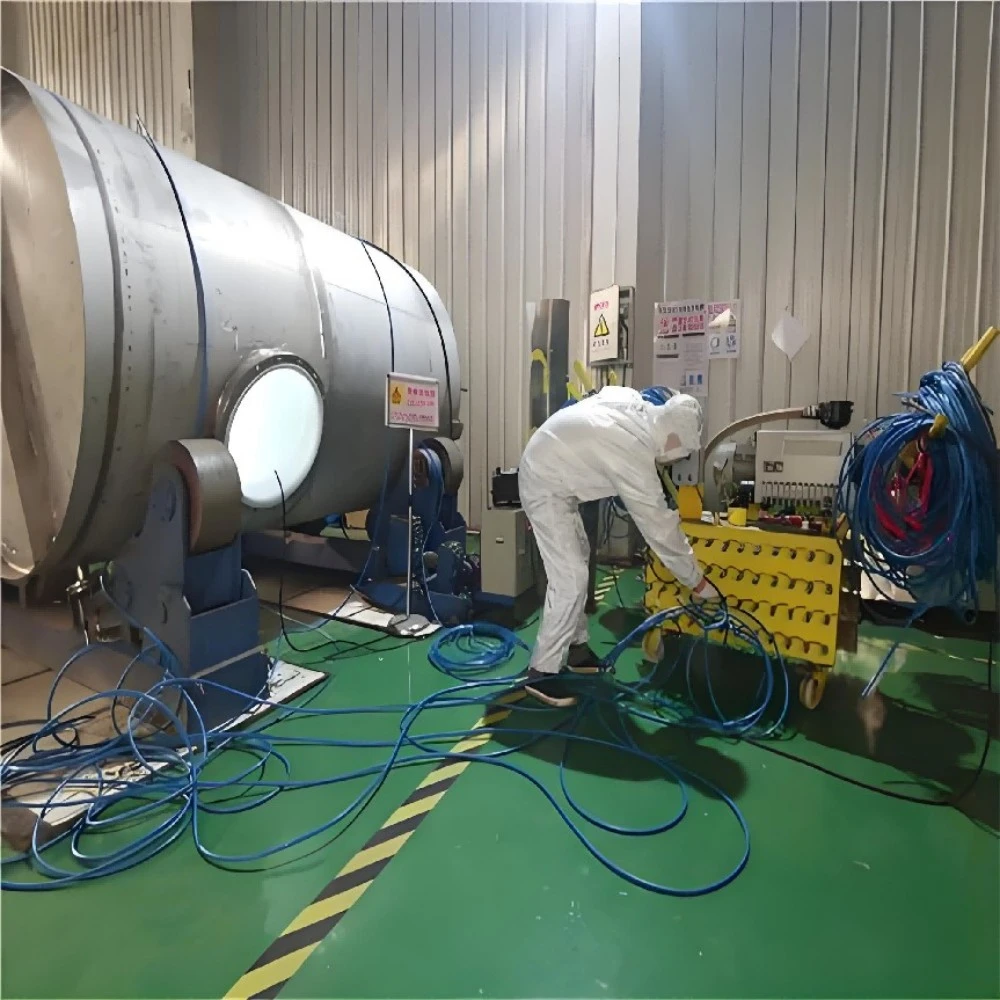

5. Inspeção de varredura de faísca móvel de parede inteira de 10KV, detecção de foco em posições de junta bocal-tanque-corpo vulneráveis ​​à penetração de ácido.

6. Teste de retenção hidráulica de pressão de projeto de 1,2 vezes, mantenha a pressão por 30 minutos sem queda de pressão.

7. Limpeza da cavidade interna para remoção de poeira da oficina; cada abertura do flange é vedada por tampas protetoras anti-riscos de PTFE dedicadas. Embalagem reforçada em caixa de madeira para transporte marítimo-terrestre.

Perguntas frequentes

Q1: Este recipiente receptor químico resistente a ácidos revestido com PTFE pode coletar condensado quente contendo ácido fluorídrico? R: Pode funcionar para condensado quente contendo HF quando atualizado para revestimento de PTFE espessado de 3 mm, informe a composição do condensado antes de fazer o pedido.

P2: Quais opções de instalação estão disponíveis para este recipiente receptor de processo ácido? A: Tipo compacto vertical para montagem em plataforma de equipamento; versão horizontal com suporte de sela para layout de oficina com restrição de altura baixa.

Q3: A perfuração no local é permitida para adicionar bicos extras após a entrega? R: É estritamente proibido perfurar ou cortar no local, o que destruirá o revestimento integral de PTFE; confirme todas as posições dos bicos na fase de desenho de pré-produção.

Q4: Este recipiente receptor pode combinar com a coluna de destilação resistente a ácidos existente e a tubulação revestida? R: Ele adota o padrão de flange anticorrosão unificado HG20536, pode acoplar diretamente com nossos equipamentos de processo revestidos de flúor resistentes a ácidos de série completa e acessórios para tubos.

Q5: Quais inspeções cada navio receptor passará antes do embarque? R: Cada unidade passa por varredura de faíscas em toda a parede (ênfase para juntas de bicos) além de teste duplo de estanqueidade de retenção de pressão hidráulica.

Q6: O que a garantia oficial cobre? A: Garantia estrutural de 10 anos em aço carbono; Forro de PTFE com garantia de 5 anos (excluindo arranhões artificiais, impactos e danos por operação incorreta); bicos e acessórios garantia de 2 anos.
