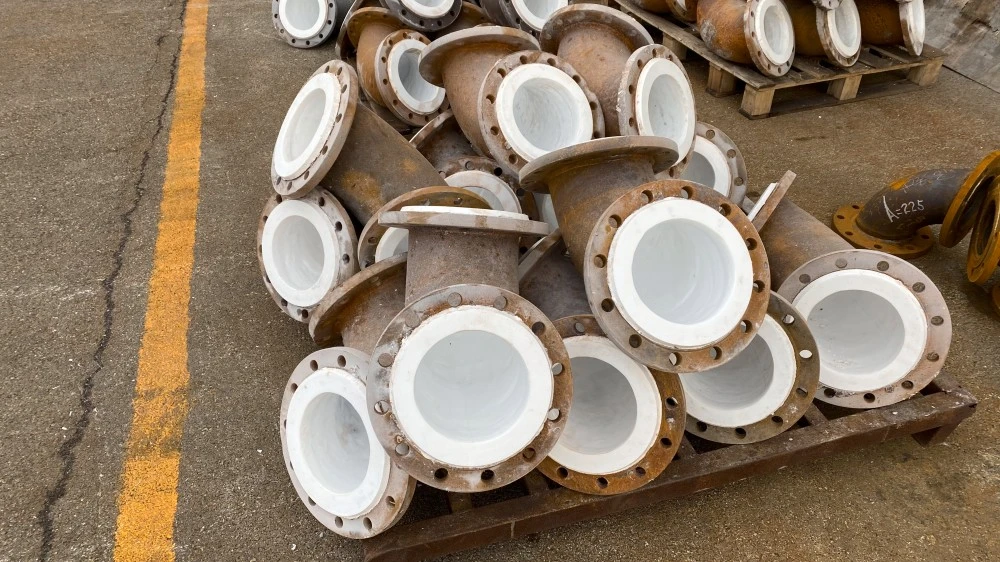

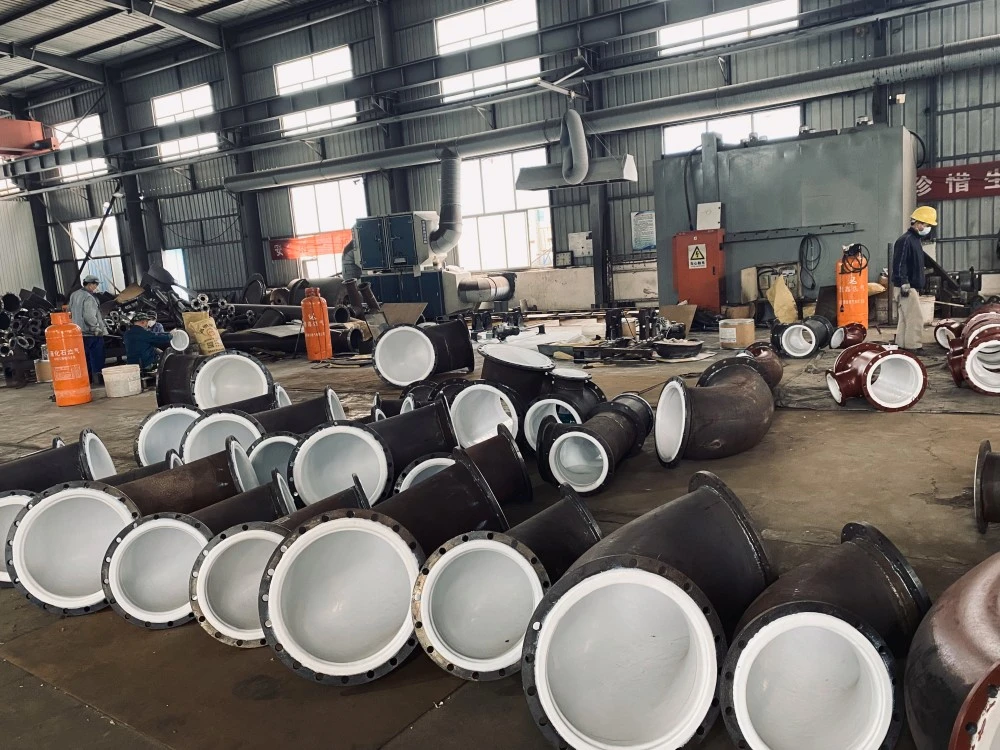

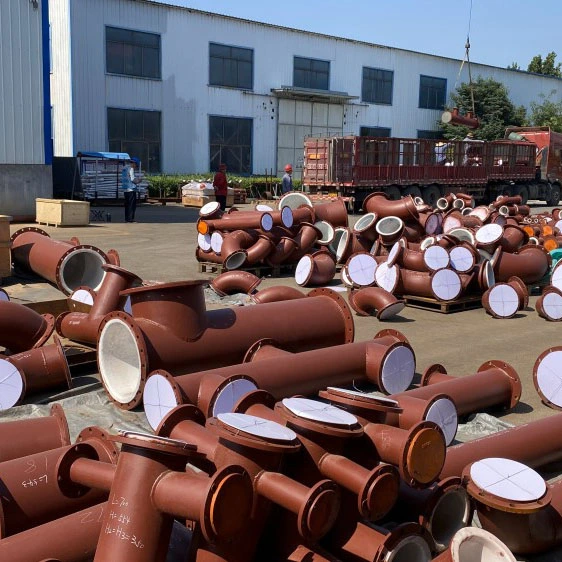

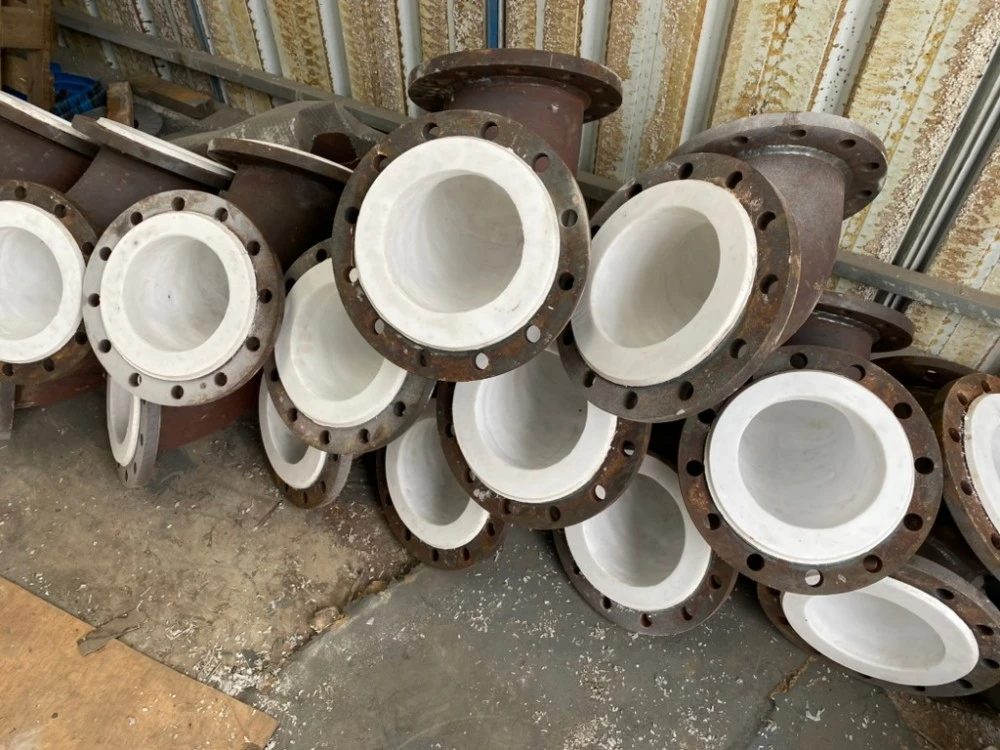

Cotovelo de transferência de meio químico revestido com PTFE

O cotovelo de transferência de meio químico revestido com PTFE oferecido pela Zhuoyan na China é uma conexão de tubo especializada projetada para alterar a direção do fluxo em tubulações de serviço corrosivas. Fabricado pela Zhuoyan, este produto apresenta um revestimento externo de metal – normalmente aço carbono ou aço inoxidável – com um revestimento de politetrafluoroetileno (PTFE) colado à superfície interna. Esta construção composta permite que o cotovelo resista à pressão interna e ao estresse mecânico, ao mesmo tempo que evita que o meio do processo entre em contato com o substrato metálico. O revestimento de PTFE fornece uma barreira contra ataques químicos, tornando o cotovelo adequado para o transporte de ácidos, bases, solventes orgânicos e outros fluidos corrosivos.

O produto está disponível em ângulos padrão, incluindo 45° e 90°, com tamanhos que variam de DN15 a DN600. Os métodos de conexão incluem extremidades flangeadas de acordo com os padrões ANSI B16.5, DIN ou JIS, com configurações de flange fixas e soltas disponíveis dependendo dos requisitos de tamanho.

Especificação Técnica

Vantagens

Resistência à corrosão:O revestimento de PTFE resiste à maioria dos produtos químicos, exceto metais alcalinos fundidos, flúor elementar e clorotrifluoretos. Isto torna o cotovelo adequado para lidar com meios agressivos, incluindo ácido sulfúrico, ácido clorídrico, ácido nítrico, hidróxido de sódio e vários solventes orgânicos.

Ampla faixa de temperatura operacional:Os cotovelos revestidos com PTFE mantêm um desempenho estável de -29°C a +200°C, com alguns designs suportando serviços de até 260°C. Essa estabilidade térmica permite o uso tanto em processos químicos de alta temperatura quanto em aplicações de armazenamento de baixa temperatura.

Propriedades de baixa fricção e antiaderentes:O revestimento de PTFE apresenta baixo coeficiente de atrito, o que reduz a queda de pressão e o consumo de energia durante o transporte de fluidos. A superfície antiaderente também evita a adesão de partículas sólidas e o acúmulo de depósitos, minimizando o risco de restrições de fluxo e simplificando a manutenção

Capacidade de pressão e vácuo:O revestimento externo de metal fornece classificações de pressão de até PN10 a PN16 (Classe 150 a 300), com o revestimento de PTFE suportando serviço de vácuo em temperaturas de até 150°C. Esta capacidade acomoda diversas condições operacionais encontradas no processamento químico.

Manutenção da pureza do produto:O revestimento inerte de PTFE não libera contaminantes no meio do processo, tornando o cotovelo adequado para aplicações farmacêuticas, alimentícias e químicas de alta pureza, onde a integridade do produto é crítica.

Princípio de funcionamento

O cotovelo de transferência de meio químico revestido com PTFE opera com base no princípio de combinar a resistência mecânica de um invólucro metálico com a inércia química de um revestimento de fluoropolímero. Durante o serviço, o meio corrosivo flui através do interior revestido de PTFE, onde as propriedades antiaderentes e quimicamente resistentes do polímero evitam degradação ou contaminação. O revestimento externo de metal – construído em aço carbono ou aço inoxidável – fornece integridade estrutural para suportar a pressão do sistema e cargas mecânicas.

O revestimento de PTFE é fabricado usando processos como moldagem por compressão, moldagem isostática ou extrusão de carneiro para obter espessura e densidade uniformes. Para cotovelos de diâmetro maior (400NB a 600NB), pode ser empregada a construção de duas peças, enquanto tamanhos menores são produzidos como unidades de peça única. A espessura do revestimento foi projetada para acomodar expansão e contração térmica, com revestimentos especiais HD (alta densidade) disponíveis para aplicações que envolvem alto atrito de fluido ou vida útil prolongada. A interface entre o revestimento e o invólucro metálico é responsável pela expansão térmica diferencial, mantendo a integridade da vedação em toda a faixa de temperatura operacional.

Guia de seleção

Ao selecionar um cotovelo de transferência de meio químico revestido com PTFE Zhuoyan, considere os seguintes fatores:

1. Temperatura e pressão operacional:Avalie as condições contínuas e de pico de temperatura/pressão do seu sistema. Os revestimentos de PTFE padrão suportam serviços de até 200°C, com configurações de PTFE virgem disponíveis para faixas de temperatura estendidas. Verifique se a classificação de pressão selecionada (PN10, PN16, Classe 150 ou Classe 300) corresponde aos requisitos do seu sistema.

2. Compatibilidade Química:O PTFE resiste ao ataque da maioria dos produtos químicos, mas verifique a compatibilidade com o seu meio específico. Observe que o PTFE não é adequado para metais alcalinos fundidos, flúor elementar ou clorotrifluoretos. Para aplicações que envolvem acúmulo de carga estática, considere revestimentos antiestáticos de PTFE (resistividade de volume ≤ 10⁸ Ω·cm).

3. Ângulo e tamanho do cotovelo:Selecione o ângulo de curvatura (45° para transições de fluxo mais suaves, 90° para roteamento apertado) com base no layout da tubulação e nas características de fluxo. Escolha o tamanho nominal do furo correspondente ao diâmetro da tubulação. Para os tamanhos DN400 a DN600, a construção do cotovelo em duas peças é padrão.

4. Requisitos de conexão:Especifique o padrão do flange (ANSI, DIN ou JIS), a classe de pressão e a configuração do flange (fixo/solto). Confirme o padrão dos furos dos parafusos e as dimensões do revestimento para uma instalação adequada.

5. Ambiente de aplicação: Para exposição externa ou atmosférica corrosiva, especifique o revestimento externo apropriado ou considere o invólucro de aço inoxidável. Para aplicações de alta pureza (farmacêutica, alimentícia), confirme se o tipo de PTFE atende aos requisitos de conformidade relevantes.

Envio e Embalagem

Os cotovelos de transferência de meio químico revestidos com PTFE Zhuoyan são embalados para garantir a integridade do produto durante o transporte e armazenamento:

Embalagem:Cada cotovelo é protegido individualmente com tampas de extremidade ou tampas cegas de compensado para evitar danos às faces do flange e às superfícies do revestimento. As conexões flangeadas são fixadas com tampas protetoras. Para tamanhos maiores, são utilizadas caixas ou paletes de madeira para fornecer suporte estrutural durante o transporte.

Envio:Os produtos são enviados por frete marítimo, aéreo ou terrestre com base nas necessidades do cliente. A embalagem padrão de exportação está em conformidade com os regulamentos de remessa internacional. Cada remessa inclui listas de embalagem, certificados de qualidade e relatórios de inspeção.

Perguntas frequentes

Q1: Quais produtos químicos os cotovelos revestidos de PTFE podem resistir?

A1:O PTFE resiste à maioria dos produtos químicos, exceto metais alcalinos fundidos, flúor elementar e clorotrifluoretos. O revestimento é adequado para lidar com ácidos fortes, bases, solventes orgânicos e agentes oxidantes.

Q2: Qual é a faixa de temperatura operacional padrão?

A2:A faixa de temperatura operacional padrão é de -29°C a +200°C. Algumas configurações suportam serviço até 260°C. Consulte Zhuoyan para requisitos específicos de temperatura.

Q3: Quais tamanhos estão disponíveis?

A3:Os cotovelos revestidos com PTFE Zhuoyan estão disponíveis de DN15 a DN600 (1" a 24") em ângulos de 45° e 90°.

Q4: Qual é a espessura típica do revestimento?

A4: A espessura do revestimento varia de acordo com o tamanho, com espessura padrão variando de 3 mm a 7 mm. Os revestimentos HD (alta densidade) estão disponíveis para aplicações que exigem maior durabilidade.
