Cotovelo de tubulação química revestido com PTFE

O cotovelo para tubulação química revestido com PTFE oferecido por Zhuoyan, um fabricante profissional da China, é um encaixe de núcleo indispensável dentro do sistema de tubulação química anticorrosão. Nas linhas de distribuição de fluidos corrosivos, as mudanças de direção do fluxo ocorrem nos cotovelos; A lavagem em alta velocidade por meios ácidos, alcalinos e contendo flúor torna as posições de curvatura os pontos de falha mais vulneráveis ​​de toda a tubulação. O cotovelo comum de aço carbono sofre rápida erosão; acessórios simples pulverizados apresentam facilmente descascamento do revestimento sob lavagem média. Nosso cotovelo composto combina corpo externo de aço carbono de alta resistência e revestimento interno de PTFE de cobertura total sem costura, resolvendo especialmente o risco de corrosão por abrasão em curvas. Ele pode ser combinado diretamente com tubos retos revestidos de PTFE, tês e redutores, amplamente aplicados em linhas fechadas de transporte de meio corrosivo de parques industriais químicos no exterior.

O que é cotovelo de tubulação química revestido com PTFE

O cotovelo de tubulação química revestido com PTFE é um encaixe de curvatura de tubo anticorrosão dedicado, consistindo em corpo de cotovelo de aço carbono e revestimento interno de PTFE laminado a vácuo sem costura. Sua função principal é mudar a direção do fluxo de fluido dentro da tubulação de transporte de produtos químicos. Diferente das seções retas da tubulação, a superfície de flexão interna do cotovelo suporta lavagem média contínua em alta velocidade. Nosso produto atinge 100% de cobertura total de PTFE no arco de flexão, furo interno e face de vedação do flange sem área metálica exposta. Disponível em vários ângulos de curvatura para diferentes requisitos de roteamento de tubulação. Pertence a acessórios de tubos passivos, não utilizados para reação, armazenamento ou separação, apenas para desvio médio em circuitos de transporte fechados, e se conecta a outros componentes de tubos revestidos através de flanges anticorrosivos HG20536.

Tabela Completa de Especificações Técnicas

Recursos principais

1. Forro sem costura de arco completo contra lavagem de fluxo Todo o arco de flexão recebe revestimento integral de PTFE, sem emendas de solda na posição de giro de fluxo, resiste efetivamente à lavagem contínua de fluido corrosivo de alta velocidade, prolonga muito a vida útil da posição mais vulnerável da rede de tubulação.

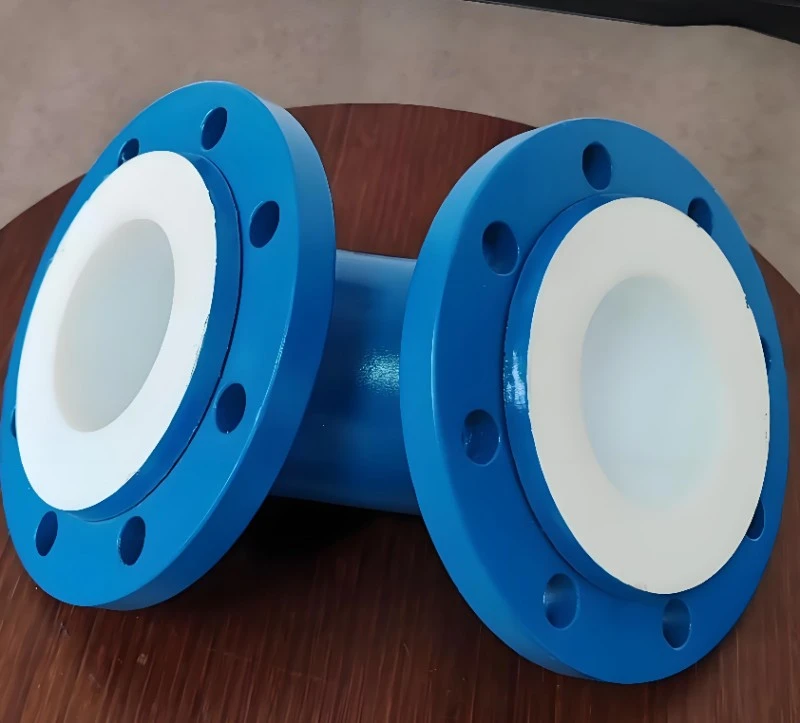

2. Cobertura integral do flange com ângulo morto zero O furo interno e a superfície de vedação do flange são continuamente envolvidos por PTFE, eliminando o risco de corrosão em fendas na junta do flange, evitando infiltração média entre o revestimento e a matriz de aço.

3. Seleção flexível de vários ângulos para layout complexo Fornece três ângulos principais de 45 °, 90 °, 180 °, satisfaz o torneamento complicado de tubulações de oficina, desvio e layout de loop em U, reduz o trabalho de modificação secundária no local.

4. Matriz de aço carbono de alta resistência O corpo forjado do cotovelo em aço carbono suporta a pressão do sistema e o impacto mecânico externo, evitando deformação sob a expansão e contração térmica da tubulação.

5. Intercambialidade perfeita com tubulação revestida de série completa A dimensão do flange anticorrosivo unificado HG20536 pode ser montada de forma intercambiável com tubo reto alinhado Zhuoyan, T, redutor e equipamento de processo principal.

6. Estrutura pré-fabricada compacta O cotovelo acabado é totalmente pré-revestido na fábrica, nenhuma operação de revestimento no local é necessária, encurta o ciclo de instalação da tubulação da planta química.

Precauções de operação

1. Adaptabilidade média: Embora resistente à maioria dos fluidos corrosivos, o metal alcalino fundido e o trifluoreto de cloro danificarão o revestimento de PTFE; não se inscreva para essa mídia. Atualize para um revestimento de 3 mm de espessura se o fluido contiver ácido fluorídrico e proporcionar um forte efeito de limpeza.

2. Restrição da taxa de fluxo: Evite alta velocidade de fluxo excessiva a longo prazo; fluido muito rápido acelerará a abrasão física na superfície interna do revestimento do arco de curvatura.

3. Proteção de instalação: Proteja a face de vedação de PTFE do flange durante o içamento e instalação; evitar arranhões causados ​​por fio de ferro, ferramenta afiada.

4. Consideração sobre expansão térmica: Reserve uma margem adequada de deslocamento da tubulação, proíba a montagem forçada por força bruta puxando o cotovelo para compensar o desvio da posição de instalação.

5. Limitação de pressão: Opere estritamente dentro da faixa nominal de pressão e temperatura; a sobrepressão causará perigo oculto de separação do forro.

6. Proibição de soldagem: Nunca realize soldagem ou corte no local do corpo do cotovelo, a alta temperatura destruirá o desempenho de colagem do revestimento interno de PTFE.

Embalagem e remessa global

1. Proteção interna: Cada cavidade interna do cotovelo é limpa; as faces de vedação do flange são cobertas individualmente por tampas protetoras anti-riscos de PTFE dedicadas para evitar danos ao revestimento durante o transporte.

2. Embalagem externa: Cotovelos de tamanho pequeno adotam embalagens cartonadas particionadas; cotovelos DN200-DN500 de grande dimensão são fixados por caixa de madeira personalizada com enchimento à prova de choque, evitando colisão mútua.

3. Carregamento de contêineres: Os cotovelos são separados por blocos de almofada, evitando extrusão e atrito entre acessórios no transporte misto marítimo-terrestre.

4. Portos de entrega disponíveis: Qingdao, Xangai, Tianjin.

5. Documentos completos de desembaraço aduaneiro: fatura comercial, lista de embalagem, relatório de teste de inspeção de fábrica e documentos de apoio CE podem ser fornecidos juntos.

Perguntas frequentes

Q1: Este cotovelo de tubulação química revestido de PTFE pode suportar limpeza de longa data por fluido contendo ácido fluorídrico?

R: Para meio de limpeza contendo HF, escolha a versão com revestimento espesso de 3 mm para obter desempenho de serviço confiável.

Q2: Podemos obter um cotovelo revestido com curvatura em U de 180 graus para o layout do loop do pipeline?

R: Sim, ângulos de curvatura de 45°, 90°, 180° são todos personalizáveis ​​de acordo com o desenho da tubulação.

Q3: É permitido realizar cortes no local ou modificações de soldagem para cotovelo instalado?

R: Corte e soldagem no local são estritamente proibidos; a alta temperatura danificará a camada interna de ligação do revestimento de PTFE.

Q4: Este cotovelo pode ser conectado diretamente ao seu tubo reto revestido de PTFE?

R: Ele adota o padrão de flange anticorrosão HG20536 unificado, montagem direta com componentes de tubulação revestidos de flúor de série completa.

Q5: Qual junta deve ser combinada com o flange de cotovelo da tubulação química revestido de PTFE?

R: Deve usar junta de suporte de PTFE; juntas comuns de borracha ou metal não são recomendadas.

Q6: Qual é a política de garantia para acessórios de cotovelo revestidos?

R: O corpo do cotovelo em aço carbono possui garantia estrutural de 10 anos; Forro de PTFE com garantia de 5 anos, exclui arranhões e danos artificiais causados ​​pela instalação.
