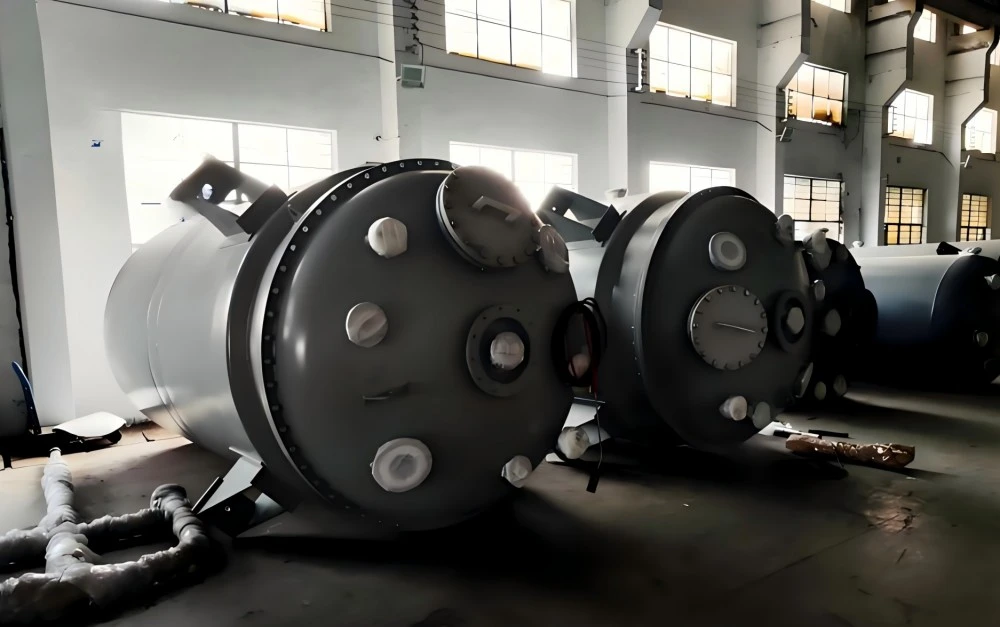

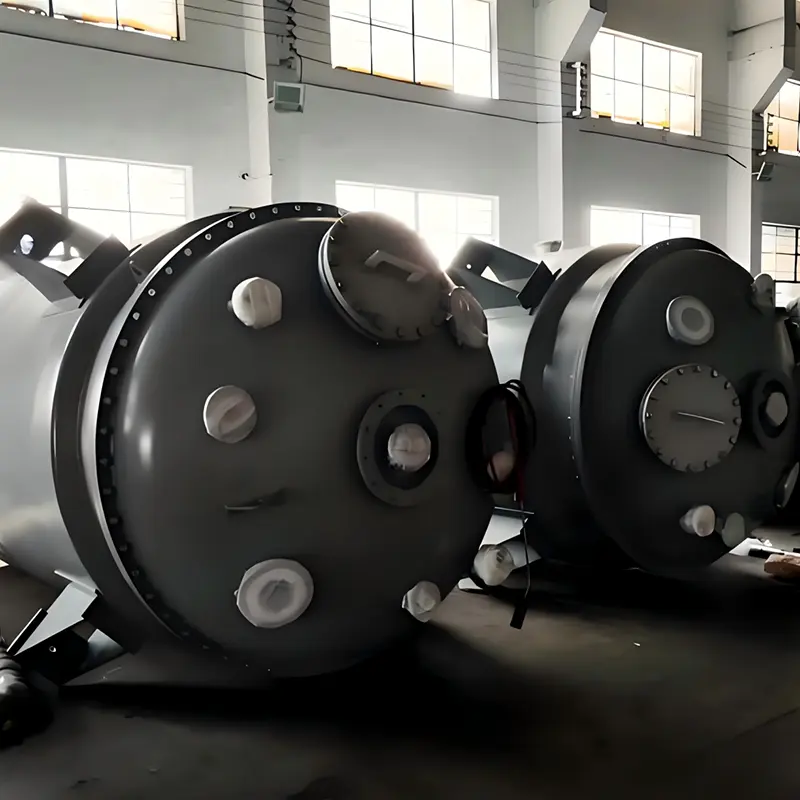

Tanque de recebimento de processo químico industrial revestido com PTFE

O tanque de recebimento de processos químicos industriais revestido com PTFE é um navio de coleta intermediária dedicado desenvolvido de forma independente pela fábrica de Zhuoyan na China, apoiando exclusivamente linhas de produção contínuas de síntese química e retificação. Diferente dos tanques de armazenamento de matéria-prima de grande volume, este tanque receptor apresenta pequeno volume compacto, interface de transferência rápida de meio e capacidade de suporte de vácuo estável, especialmente usado para coletar temporariamente destilado de alta corrosão, líquido condensado e efluente de reação gerado em reatores frontais e torres de destilação.

O revestimento integrado de PTFE sem costura evita a contaminação cruzada média durante a troca de lotes de produção, e os tamanhos de flange padronizados proporcionam acoplamento rápido com vários equipamentos de processo revestidos com flúor. É amplamente compatível com sistemas de produção completos de fluoroquímicos, farmacêuticos e de novas energias, com registros de entrega estáveis ​​para fábricas de produtos químicos do Sudeste Asiático e do Oriente Médio.

O que é tanque de recebimento de processos químicos industriais revestido com PTFE

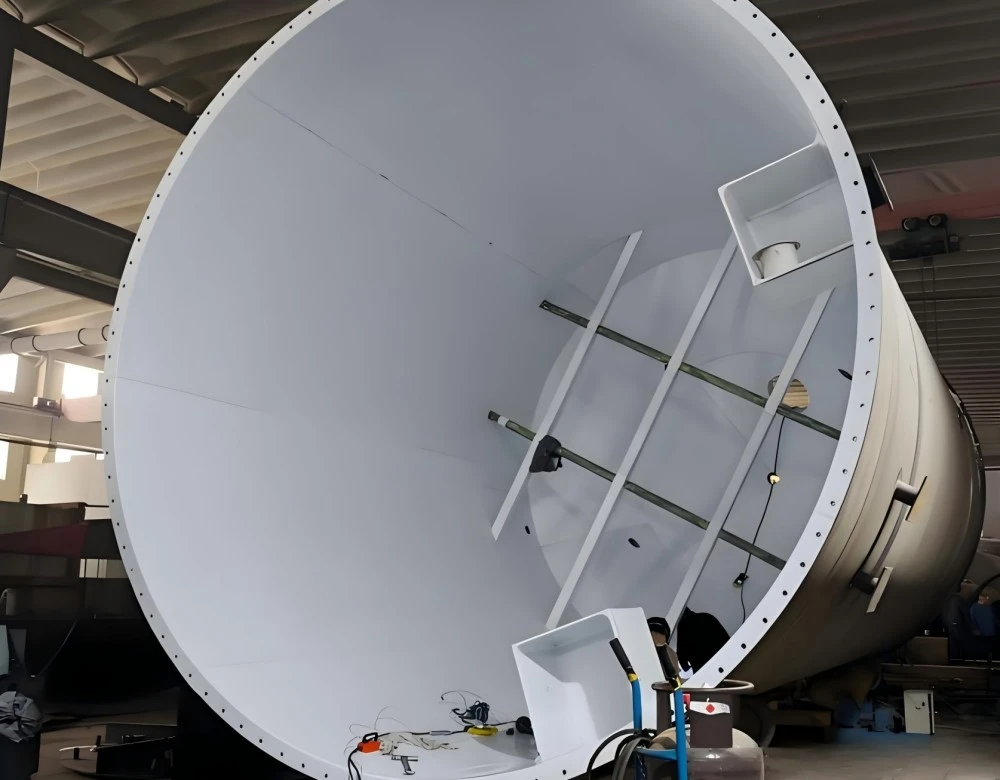

O tanque de recebimento de processos químicos industriais revestido com PTFE é um recipiente tampão de pressão de pequena a média com casco de aço carbono e revestimento interno de PTFE ativado por sódio sem costura, especialmente colocado na extremidade de saída de reatores e colunas de destilação em linhas fechadas de processos químicos. Sua função principal é o recebimento instantâneo, buffer temporário e transporte de transição de meios condensados ​​de alta temperatura, ácido-base e contendo flúor. Comparado com tanques de armazenamento geral, possui bicos de processo multipadrão reservados nas paredes superior e lateral para combinar com tubulações de alimentação, bombeamento a vácuo, amostragem e detecção de nível de líquido. Todo o tanque adota um design de revestimento sem ângulo morto para evitar que o meio residual cause poluição entre lotes, e a estrutura é otimizada para comutação contínua de produção de ciclo curto, adaptando-se perfeitamente às condições de trabalho do processo industrial intermitente e cíclico de 24 horas.

Principais vantagens competitivas

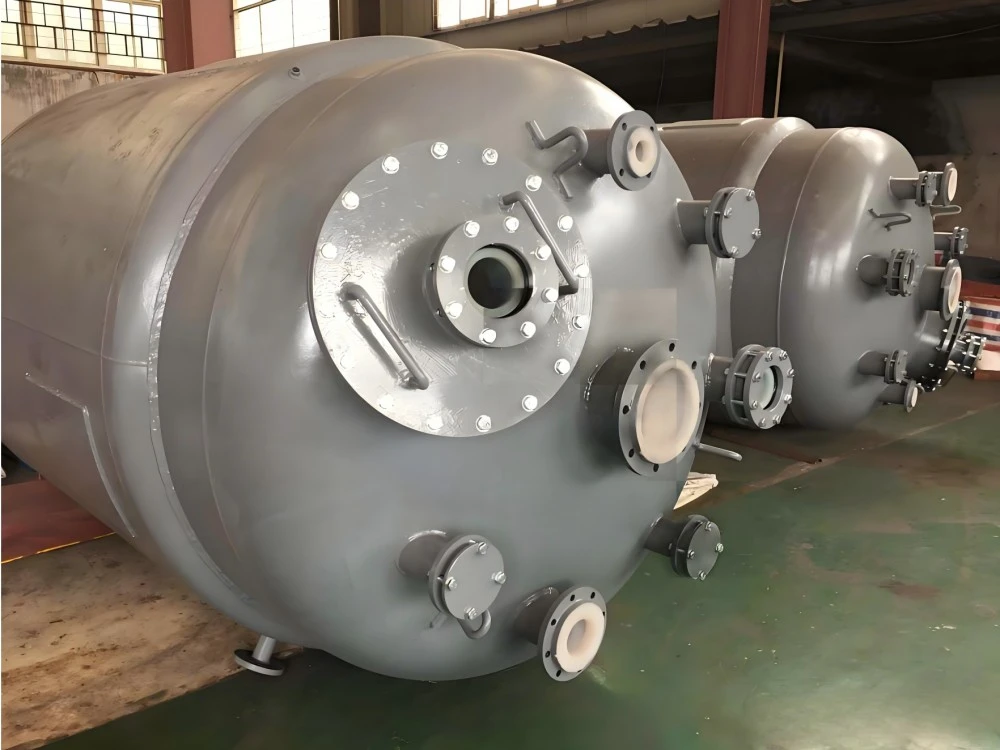

· Design de bicos múltiplos de correspondência de processo dedicado Porta de vácuo reservada, porta de amostragem, porta de nível de líquido e porta de descarga em posições fixas, realiza acoplamento único com coluna de destilação, condensador e tubulação revestida sem transformação secundária, encurtando significativamente o ciclo de instalação da linha de produção.

· Adaptação estável à pressão negativa para destilação Forro integral de PTFE colado a vácuo firmemente preso ao casco de aço, pode funcionar de forma estável sob ambiente de destilação a vácuo de longo prazo de -0,09MPa, sem risco de borbulhamento ou descascamento do revestimento durante a condensação média.

· Adaptação compacta de layout de pequeno volume Faixa de volume principal de 50L-3000L, espaço pequeno, pode ser instalada em suportes de plataforma acima do equipamento sem ocupar grande área de armazenamento no solo da fábrica.

· Revestimento de ângulo morto zero para evitar resíduos médios Todos os cantos da parede interna, as posições de soldagem dos bicos são totalmente envolvidas por material PTFE sem costura, sem lacunas de retenção média ocultas, garantindo efetivamente padrões de produção de alta pureza para projetos químicos farmacêuticos e eletrônicos.

· Troca rápida de lote e limpeza fácil A superfície interna lisa de PTFE reduz a adesão média, a estrutura inferior de descarga rápida encurta o tempo de limpeza do tanque entre diferentes lotes de fórmula, melhorando a eficiência geral da produção.

· Sistema de interface padrão unificado Todos os flanges adotam o padrão unificado anticorrosão HG20536, podem ser combinados de forma intercambiável com o reator, coluna e acessórios de tubulação revestidos de PTFE da série completa Zhuoyan, realizando compras de suporte completas.

Tabela Completa de Especificações Técnicas

Sugestões de seleção de modelos profissionais

1.Selecione o volume com base no ciclo de produção

Processo de troca frequente de lote curto: escolha o mini tanque receptor 50L-500L; Linha de produção de retificação contínua 24h: adote o modelo de tamanho médio 1000L-3000L para reduzir a frequência de descarga.

2.Selecione a espessura do revestimento de acordo com a propriedade média

Ácido comum, solvente orgânico: revestimento de PTFE padrão de 3 mm; ácido fluorídrico, meio condensado fluorado: atualização para revestimento sem costura espesso de 4 mm.

3. Correspondência de condições de trabalho a vácuo

Se o sistema de destilação funcionar sob vácuo de longo prazo abaixo de -0,07MPa, informe nossa equipe técnica para fortalecer o processo de ligação a vácuo do revestimento do tanque.

4. Confirmação da interface do equipamento correspondente

Forneça o tamanho do flange e a quantidade do bocal do seu reator frontal/coluna de destilação, ajustamos o layout do bocal do tanque de recepção gratuitamente para realizar um acoplamento perfeito.

5. Diferenciação do ambiente de instalação

Instalação suspensa na plataforma: fornece acessórios de suporte fixo para serviços leves; colocação independente do solo: estrutura de base antiderrapante espessada personalizada.

Toda a produção e fluxo de inspeção de controle de qualidade

· Usinagem de precisão da carcaça de aço Polimento completo de todas as costuras de soldagem do bocal e do corpo do tanque, desengorduramento em alta temperatura para eliminar o estresse interno da soldagem, evitando a delaminação do revestimento causada pela deformação térmica.

· Jateamento padrão de grau Sa2.5 Tratamento áspero uniforme na parede interna para maximizar a força adesiva da folha de PTFE, garantindo estabilidade de operação a vácuo a longo prazo.

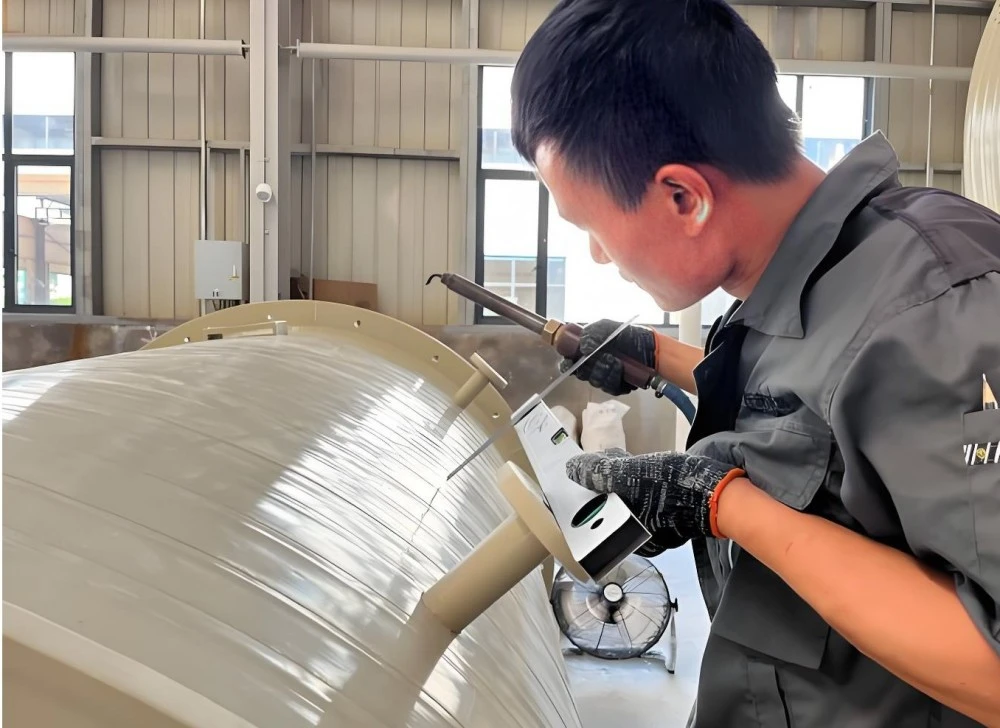

· Laminação a vácuo com ativação de sódio Importe folha de PTFE após tratamento de ativação especial, colagem sem costura a vácuo em oficina limpa de grau 10.000, soldagem PFA dupla em todas as juntas do bico.

· Inspeção de varredura de faísca de parede completa de 10KV Inspecione cada canto interno e posição do revestimento do bico, um por um, para encontrar pequenas lacunas no revestimento que podem causar vazamento médio.

· Teste de retenção de pressão hidráulica 1,2 vezes o teste de pressão de água de pressão de projeto, mantenha a pressão por 30 minutos sem queda de pressão para confirmar a estanqueidade geral.

· Limpeza final e embalagem protetora Remova a poeira residual da oficina dentro do tanque, sele todos os bicos com tampas protetoras de PTFE, adote caixa de madeira reforçada para transporte marítimo.

Perguntas frequentes

Q1: Este tanque de recebimento de processo químico industrial revestido com PTFE pode funcionar de forma estável sob longa destilação a vácuo?

R: Sim, o revestimento integral colado a vácuo pode suportar continuamente pressão negativa de -0,09 MPa sem borbulhar ou derramar durante a coleta de condensado.

Q2: Qual tamanho de volume é adequado para linha de produção de síntese farmacêutica intermitente?

R: O tanque de recebimento pequeno de 50L–500L ​​é recomendado para oficinas farmacêuticas de troca frequente de lote de fórmulas.

Q3: Você pode ajustar a quantidade e a posição dos bicos reservados do tanque conforme necessário?

R: Personalizamos o layout das portas de alimentação, vácuo e amostragem completamente de acordo com o desenho do pipeline da linha de produção dos clientes.

Q4: O tanque receptor possui ângulos mortos de resíduos médios que afetam a produção de alta pureza?

R: Todas as posições internas de soldagem e bico são totalmente envolvidas por revestimento de PTFE sem costura, sem estrutura de retenção média de ângulo morto.

Q5: Qual é o período de garantia do revestimento de PTFE para este tanque de recebimento de processo?

R: Todo o revestimento de PTFE possui garantia global de 5 anos, excluindo arranhões artificiais e danos por operação incorreta.

Q6: Ele pode ser combinado com sua coluna de destilação revestida de PTFE e reator como um conjunto completo?

R: Todos os padrões de flange são unificados, apoiando a aquisição centralizada de equipamentos de processo completos, incluindo reator, coluna e tanque receptor.
