Pipeline químico industrial revestido com PTFE

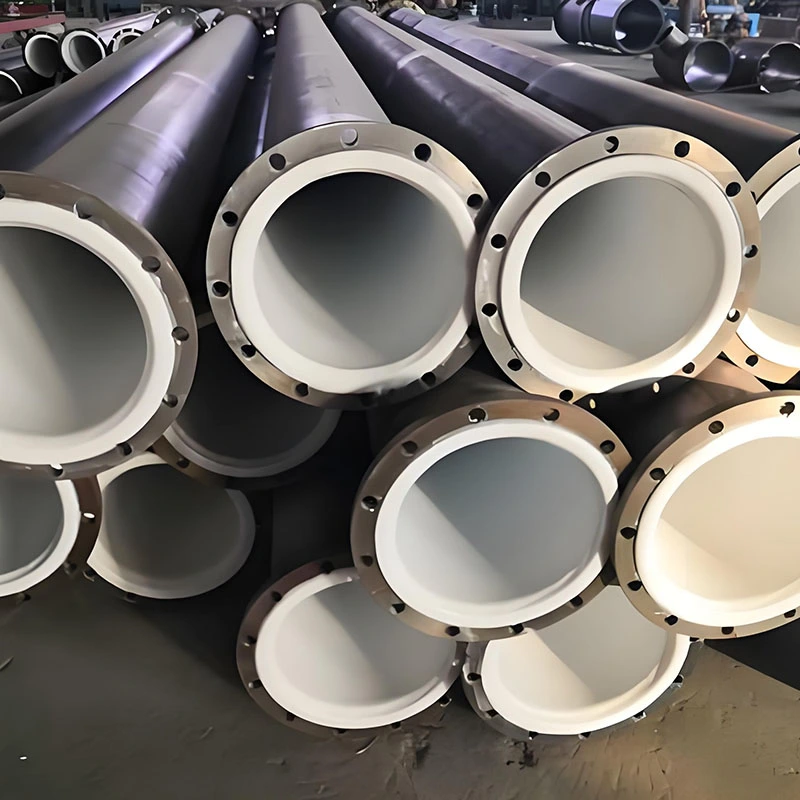

O encanamento químico industrial revestido com PTFE Zhuoyan é um sistema de tubulação composto projetado para o transporte seguro e eficiente de meios químicos altamente corrosivos. A tubulação consiste em um revestimento externo de aço carbono que proporciona resistência estrutural e à pressão, e um revestimento interno de PTFE que proporciona resistência à corrosão.

Com mais de dez anos de experiência em revestimentos industriais resistentes à corrosão, a Zhuoyan desenvolveu processos de fabricação avançados para garantir a integridade e a vida útil de seus tubos revestidos com PTFE. Este produto foi projetado para atender aos requisitos de indústrias como química fina, petroquímica, farmacêutica, pesticidas, semicondutores e proteção ambiental. O produto está disponível em vários diâmetros e comprimentos nominais e pode ser personalizado para condições operacionais e requisitos de instalação específicos.

O que é tubulação revestida com PTFE?

Os tubos revestidos de PTFE são tubos resistentes à corrosão com uma superfície interna coberta por uma camada de politetrafluoroetileno (PTFE). O PTFE, frequentemente chamado de “rei dos plásticos”, é um fluoropolímero de alto desempenho conhecido por sua excelente inércia química, ampla faixa de temperatura operacional e propriedades antiaderentes.

O revestimento interno atua como uma barreira entre o meio transportado e a parede do tubo metálico, evitando que produtos químicos corroam o substrato de aço. Este projeto é particularmente importante ao manusear meios altamente corrosivos, como ácidos concentrados (ácido sulfúrico, ácido clorídrico, ácido nítrico, água régia), álcalis fortes, halogênios (cloro, flúor, bromo, iodo) e muitos solventes orgânicos. O revestimento de PTFE protege o tubo metálico da corrosão, prolongando assim a vida útil do sistema de tubulação, reduzindo custos de manutenção e garantindo a segurança e pureza dos fluidos do processo. Os tubos revestidos com PTFE da Zhuoyan são fabricados com resina PTFE de alta qualidade e tecnologia de revestimento avançada, proporcionando desempenho confiável mesmo em ambientes que exigem resistência à corrosão.

Principais recursos e vantagens

1. Resistência Química Superior: Os revestimentos de PTFE apresentam excelente resistência a uma ampla gama de substâncias corrosivas, incluindo ácidos fortes, álcalis fortes, solventes orgânicos, halogênios e oxidantes. Isto garante uma operação confiável mesmo ao manusear produtos químicos altamente corrosivos, minimizando o risco de falha na tubulação devido à corrosão.

2. Ampla faixa de temperatura operacional:As tubulações químicas industriais revestidas com PTFE Zhuoyan podem operar de forma confiável em uma ampla faixa de temperatura. Esta ampla faixa de estabilidade térmica torna os tubos adequados para condições operacionais que envolvem flutuações extremas de temperatura.

3. Alta impermeabilidade: O revestimento denso e altamente cristalino de PTFE apresenta excelente impermeabilidade a gases e líquidos como cloro, oxigênio, vapor de água e ácido clorídrico. Esta impermeabilidade é crucial para evitar que meios corrosivos penetrem no revestimento e corroam o substrato de aço.

4. Superfície de baixa fricção e antiaderente:O PTFE possui um dos menores coeficientes de atrito entre os materiais sólidos. A sua superfície antiaderente e autolimpante evita a acumulação de depósitos, reduz a resistência ao fluxo e minimiza o risco de entupimento. Esta propriedade é especialmente benéfica para processos onde a pureza do produto é essencial ou ao manusear meios que tendem a polimerizar ou depositar.

Princípio de funcionamento e processo de produção

O princípio de funcionamento da tubulação revestida de PTFE depende da combinação sinérgica das propriedades mecânicas da carcaça de aço e da resistência química do revestimento de PTFE. O tubo de aço fornece integridade estrutural para conter pressões e cargas mecânicas, enquanto o revestimento de PTFE atua como uma barreira quimicamente inerte que evita o contato entre o fluido corrosivo e o substrato metálico.

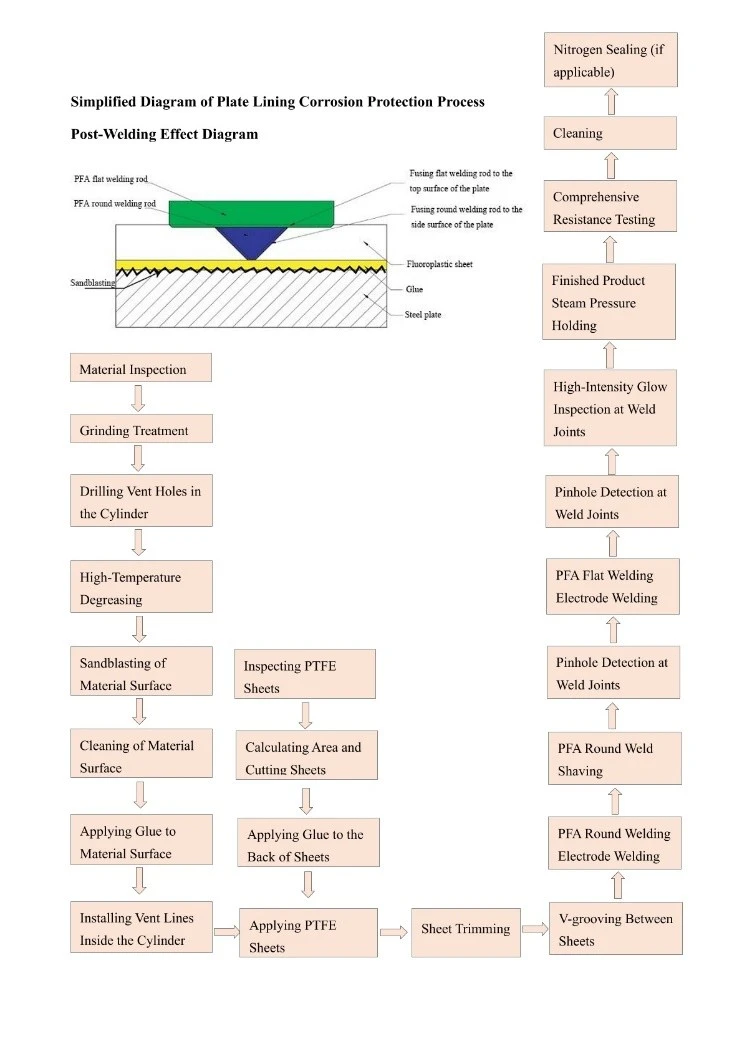

A fabricação de um tubo revestido com PTFE de alta qualidade envolve uma série de etapas precisas e controladas para garantir a integridade e o desempenho do produto final. Este processo inclui:

1. Inspeção de Materiais:As matérias-primas, incluindo tubos de aço e resina PTFE, são inspecionadas quanto à qualidade e conformidade.

2. Preparação de superfície:A superfície interna do tubo de aço é preparada por processos como retificação, desengorduramento em alta temperatura e jato de areia para obter uma superfície limpa e áspera que promova a adesão.

3. Aplicação de Primer/Adesivo:Um primer ou adesivo especializado é aplicado à superfície do aço preparado para aumentar a resistência da união entre o aço e o revestimento de PTFE.

4. Instalação do forro:O revestimento de PTFE é inserido no tubo de aço. Isto pode ser conseguido através de vários métodos, como puxar um revestimento ligeiramente superdimensionado através de uma matriz de redução e permitir que ele se expanda contra a parede de aço, ou usando um processo de estampagem onde o tubo de aço é reduzido mecanicamente ao redor do revestimento. Para tubos de diâmetro maior, um processo de revestimento de chapa envolve a aplicação de adesivo tanto na superfície do aço quanto nas chapas de PTFE e, em seguida, unindo-as cuidadosamente com técnicas especializadas.

5. Sinterização/Fusão:O tubo montado é aquecido em um forno de temperatura controlada até um perfil de temperatura específico para fundir o PTFE, curar o adesivo e aliviar quaisquer tensões residuais no revestimento. Esta etapa também garante que o PTFE se adapte perfeitamente à parede de aço.

Controle e testes de qualidade:

Os tubos acabados passam por testes rigorosos, incluindo inspeção visual, medição de espessura, teste de faíscas elétricas para detecção de furos e testes de adesão para garantir a qualidade e integridade do revestimento.

Especificações e Modelos

Zhuoyan oferece tubos revestidos de PTFE em uma variedade de tamanhos e configurações padrão. A seguir estão as especificações típicas. Tamanhos personalizados estão disponíveis mediante solicitação.

Áreas de aplicação

As tubulações revestidas com PTFE Zhuoyan são amplamente utilizadas em indústrias onde a resistência à corrosão, a pureza e a confiabilidade são fundamentais. As aplicações típicas incluem:

Indústria Química Fina: Transporte de intermediários corrosivos, ácidos e solventes.

Indústria Petroquímica: Manuseio de meios agressivos em processos de refino e petroquímicos.

Indústria Farmacêutica: Transferência de produtos químicos de alta pureza e ingredientes farmacêuticos ativos (APIs) onde a pureza do produto é crítica.

Indústria de Pesticidas: Transporte de matérias-primas corrosivas e produtos acabados.

Indústria de semicondutores: Transporte de produtos químicos de processo corrosivos e de alta pureza e fluxos de resíduos.

Proteção Ambiental: Manuseio de resíduos ácidos corrosivos, álcalis e águas residuais industriais.

Indústria de Cloro-Álcalis: Transporte de cloro, soda cáustica e outros meios altamente corrosivos.

Indústria de energia: Sistemas de dessulfurização de gases de combustão (FGD) e manuseio de produtos químicos corrosivos em usinas de energia.

Precauções de uso

Para garantir um desempenho ideal e uma longa vida útil das tubulações revestidas com PTFE Zhuoyan, as seguintes precauções devem ser observadas:

1. Limites de temperatura:Evite operar a tubulação continuamente na classificação de temperatura máxima do revestimento de PTFE ou acima dela (por exemplo, além de 160°C para grau padrão), pois isso pode causar amolecimento, deformação e redução da vida útil.

2. Gerenciamento de pressão: Certifique-se de que as pressões operacionais não excedam o especificadoavaliação. Picos rápidos de pressão devem ser evitados para evitar estresse mecânico no revestimento e nos flanges.

3. Compatibilidade Química:Embora o PTFE seja resistente à maioria dos produtos químicos, é suscetível ao ataque de metais alcalinos fundidos e flúor elementar em altas temperaturas. Confirme a compatibilidade química com Zhuoyan para meios incomuns ou extremos.

4. Instalação:Os flanges devem ser apertados uniformemente e com o torque correto para evitar tensão excessiva nos flanges e causar vazamentos. Os tubos devem ser apoiados adequadamente para evitar flacidez ou vibração.

5. Manuseio:O PTFE tem uma resistência à fluência relativamente baixa; evite cargas pontuais localizadas ou impactos bruscos que possam deformar permanentemente o revestimento.

6. Inspeção:Inspecione regularmente a tubulação, especialmente as conexões de flange e áreas expostas a ciclos de alta temperatura ou pressão, em busca de sinais de vazamento ou degradação da junta do flange.

7. Pré-comissionamento:Certifique-se de que o sistema de tubulação esteja limpo e livre de detritos antes da inicialização para evitar danos ao revestimento de PTFE.

Perguntas frequentes

Q1: Qual é a temperatura máxima de operação para tubos revestidos de PTFE Zhuoyan?
A1: O tubo revestido de PTFE padrão pode operar continuamente até aproximadamente 160°C. Para aplicações que exigem temperaturas mais altas, a Zhuoyan oferece soluções de engenharia e pode recomendar materiais alternativos como o PFA.

Q2: Como o revestimento de PTFE resiste à permeação?
A2: Zhuoyan usa PTFE de alta densidade e um processo de revestimento preciso para formar um revestimento denso e espesso. Esta estrutura proporciona uma alta barreira à permeação de gases e líquidos, protegendo a carcaça de aço contra ataques corrosivos.

Q3: Quais comprimentos e diâmetros estão disponíveis?
A3: Os diâmetros nominais padrão variam de DN25 a DN600 (1" a 24"), com comprimentos de até 6.000 mm dependendo do diâmetro. Tamanhos e comprimentos personalizados podem ser fabricados para atender aos requisitos específicos do projeto.

Q4: Como posso obter um orçamento personalizado para minha aplicação específica?
A4: Entre em contato diretamente com Zhuoyan com as condições do processo, como composição do meio, temperatura, pressão e dimensões desejadas do tubo. Nossa equipe técnica fornecerá uma solução sob medida e um orçamento baseado em suas necessidades específicas.
