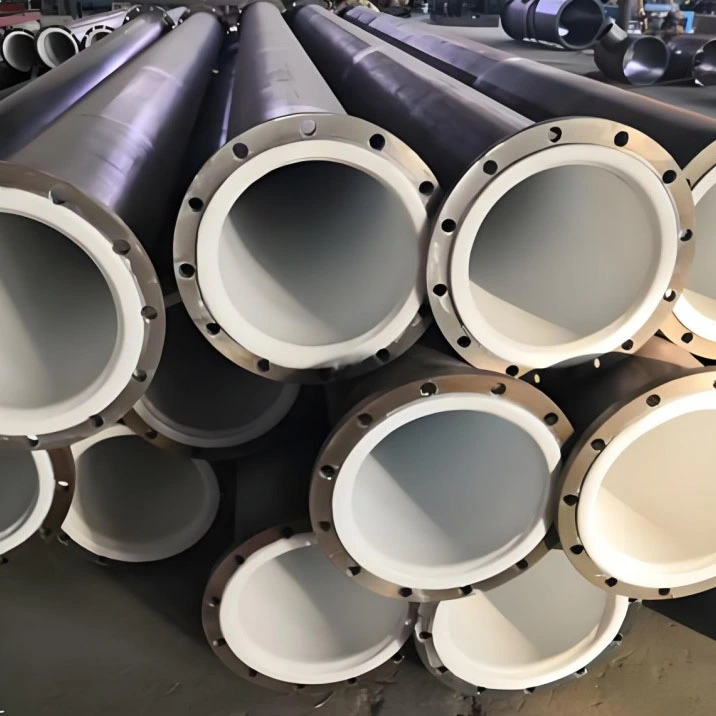

Pipeline de transporte químico revestido com PTFE

A tubulação de transporte de produtos químicos revestida com PTFE serve como espinha dorsal de transporte de fluidos para linhas de produção de produtos químicos corrosivos, distintamente diferentes de vasos de reação, tanques de armazenamento e torres de separação. Tubos comuns de aço carbono sofrerão corrosão rápida ao transportar produtos químicos agressivos; tubos de plástico não suportam condições de trabalho em altas temperaturas. Esta tubulação revestida combina a resistência mecânica do tubo externo de aço carbono e a inércia química da camada interna de PTFE. Cada tubo reto, cotovelo, T e redutor formam uma rede de transporte fechada completa, realizando a entrega segura de meio corrosivo de alta temperatura entre reatores, tanques de armazenamento, colunas de retificação e outros equipamentos de processo. Amplamente aplicado em parques químicos no exterior para circulação de meio corrosivo em circuito fechado e transferência de materiais.

O que é tubulação de transporte químico revestida com PTFE

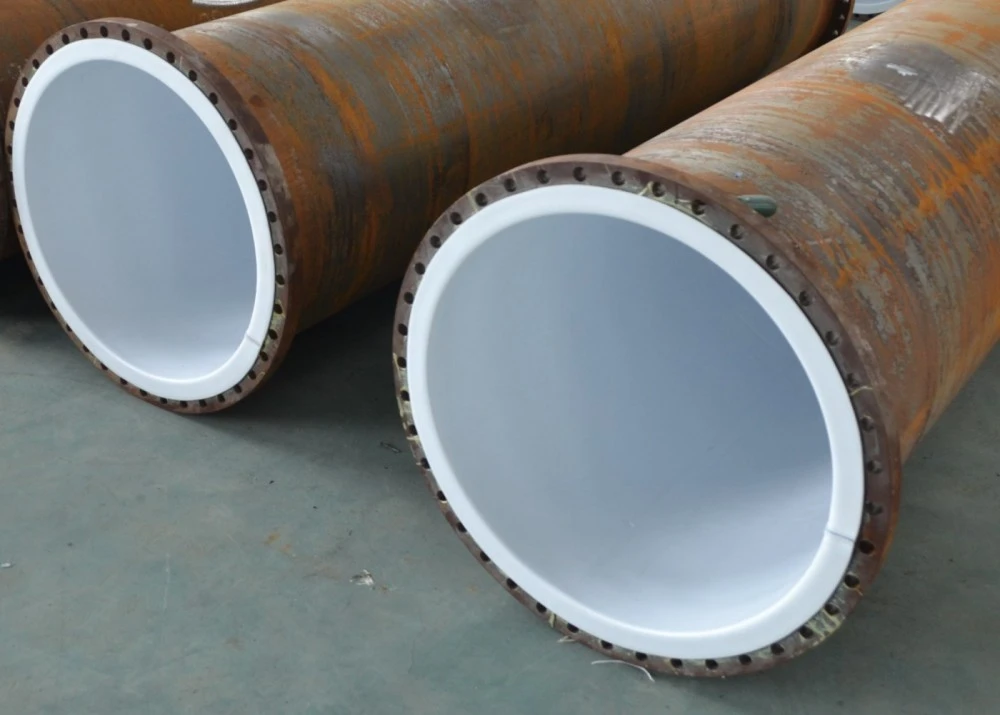

O encanamento de transporte químico revestido com PTFE é um conjunto modular de tubo anticorrosão composto de tubo externo de aço carbono e revestimento interno de PTFE laminado a vácuo sem costura. O tubo externo de aço carbono suporta pressão do sistema de tubulação, impacto externo e carga de instalação. O revestimento de PTFE fino, porém denso, é firmemente aderido à parede interna do tubo, isolando o meio de fluxo corrosivo do substrato metálico. O sistema de transporte completo é montado por seções de tubos retos, além de cotovelos revestidos de suporte, tês, redutores e juntas flangeadas. É usado exclusivamente para transporte contínuo de meio químico líquido ou lama, não para reação, armazenamento ou separação gás-líquido. Todas as superfícies internas do flange e cantos de transição são totalmente envolvidos por material PTFE para eliminar pontos mortos de corrosão expostos ao metal.

Tabela Completa de Especificações Técnicas

Principais vantagens do produto

1. Estrutura composta de material duplo equilibra resistência e anticorrosão

O tubo externo de aço carbono garante desempenho de resistência à pressão e anti-impacto; O revestimento de PTFE sem costura resiste à maioria dos meios fluidos que contêm ácidos, álcalis e flúor, superando o tubo de plástico puro sob condições de alta temperatura e pressão.

2. Juntas de transição totalmente forradas com ponto morto zero

Os furos internos dos tubos, os flanges e as posições de transição de soldagem alcançam uma cobertura contínua de PTFE. Não existe metal descoberto nos pontos de conexão para evitar corrosão local em frestas, frequentemente vista em tubulações revestidas baratas.

3. Adapte-se aos requisitos complexos de layout de campo

Design modular de tubo reto segmentado. O comprimento do tubo único pode ser personalizado, combinado livremente com cotovelos, tês e redutores para adaptar o roteamento complexo da tubulação da oficina, evitando danos de corte secundário no revestimento no local.

4. Parede interna lisa de baixa resistência ao fluxo

A superfície interna de PTFE ultra-suave reduz a resistência a fluidos e resíduos médios, reduzindo o risco de bloqueio ao transportar matérias-primas químicas pastosas contendo cristais, conveniente para troca de lotes e descarga de tubulações.

5. Ampla compatibilidade de condições operacionais

Estável para faixa de temperatura -180 ℃ ~ 260 ℃, adapta-se à pressão atmosférica, positiva e ao transporte moderado de pressão negativa, ajusta-se à transferência circulante de fluidos químicos corrosivos quentes.

6. Interface de correspondência unificada com equipamento de processo principal

Adote o padrão de flange anticorrosivo HG20536, encaixe perfeitamente com o reator revestido com PTFE Zhuoyan, tanque de armazenamento e coluna de retificação, realizando aquisição única para rede de transporte anticorrosivo de toda a planta.

Principais campos de aplicação

Implantado principalmente para transferência em circuito fechado de líquidos corrosivos e lamas em parques industriais químicos, com registros de exportação para bases de fabricação de produtos químicos no Sudeste Asiático e no Oriente Médio:

1. Linha de produção de produtos químicos finos: Transporte circulante de ácido misto, solventes corrosivos orgânicos

2. Indústria fluoroquímica: Transporte de ácido fluorídrico e matérias-primas líquidas de sal de flúor

3. Material de lítio de nova energia: Entrega de matéria-prima eletrolítica e pasta de sal de lítio

4. Planta química farmacêutica: Transferência de fluidos intermediários corrosivos de alta pureza

5. Estação de resíduos líquidos de proteção ambiental: Transporte de águas residuais concentradas ácidas e alcalinas

6. Oficina auxiliar petroquímica: Transporte de fluido de matéria-prima aditiva corrosiva

Processo de produção padrão

1. Corte de tubos de aço carbono e processamento preciso da face final, remova rebarbas do orifício interno do tubo para evitar perfurar o revestimento de PTFE.

2. Tratamento de jato de areia de grau Sa2.5 da superfície interna, melhora a força adesiva entre a parede interna do tubo de aço e a folha de PTFE.

3. Tratamento de ativação de sódio para matéria-prima de PTFE, aplique adesivo resistente a altas temperaturas de maneira uniforme.

4. Processo de colagem assistido por vácuo dentro da oficina limpa, faça com que o revestimento de PTFE se ajuste perfeitamente à parede interna do tubo de aço; soldagem por fusão a quente PFA completa para posições de transição de flange.

5. Inspeção de varredura de faísca de 10KV segmento por segmento, detecção de foco nas extremidades do tubo e áreas de transição de flange.

6. Teste de retenção de pressão hidráulica, mantenha a pressão por 30 minutos sem queda de pressão para verificar a estanqueidade geral.

7. Limpeza para remoção de poeira do tubo interno, todas as portas do flange seladas com tampas protetoras de PTFE, embaladas e embaladas para envio.

Perguntas frequentes

Q1: Este gasoduto de transporte químico revestido de PTFE pode transportar fluido contendo ácido fluorídrico?

R: Sim, selecione o revestimento de PTFE espesso de 3 mm atualizado para meio de ácido fluorídrico para obter um transporte estável a longo prazo.

Q2: Qual é o comprimento máximo personalizado para uma única seção de tubo de transporte revestido?

R: O tubo único pode ser personalizado em até 6 m, rotas muito longas adotam instalação modular combinada de vários segmentos.

Q3: O sistema de tubulação pode corresponder aos reatores e tanques de armazenamento revestidos de PTFE existentes?

R: Ele segue o padrão de flange anticorrosão unificado HG20536, realizando encaixe perfeito com equipamento de processo revestido de flúor completo.

Q4: O corte no local é permitido para segmentos de tubulação de transporte químico revestidos de PTFE?

R: O corte no local é proibido, o corte destruirá o revestimento de PTFE; confirme a dimensão do layout antes de fazer o pedido, fornecemos segmentos de tubos pré-fabricados.

Q5: Quais itens de inspeção cada seção do tubo será submetida antes da entrega?

R: Cada tubo passa na varredura de vazamento de faísca de 10KV e no teste duplo de retenção de pressão hidráulica para descartar defeitos de revestimento.

Q6: O que a garantia cobre para esta tubulação de transporte de produtos químicos?

R: O invólucro do tubo de aço carbono possui garantia estrutural de 10 anos; Forro de PTFE com garantia de 5 anos, excluindo arranhões artificiais e danos de instalação inadequada.
