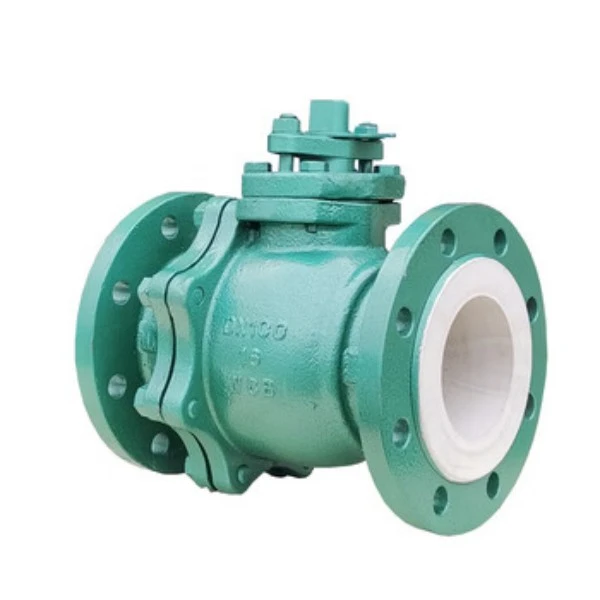

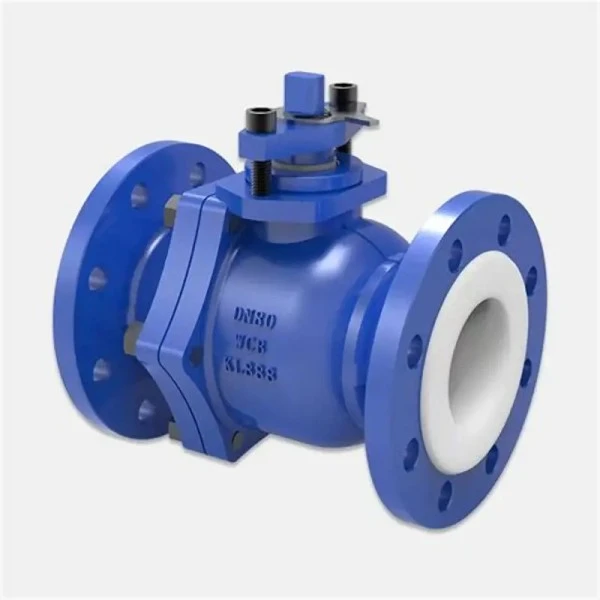

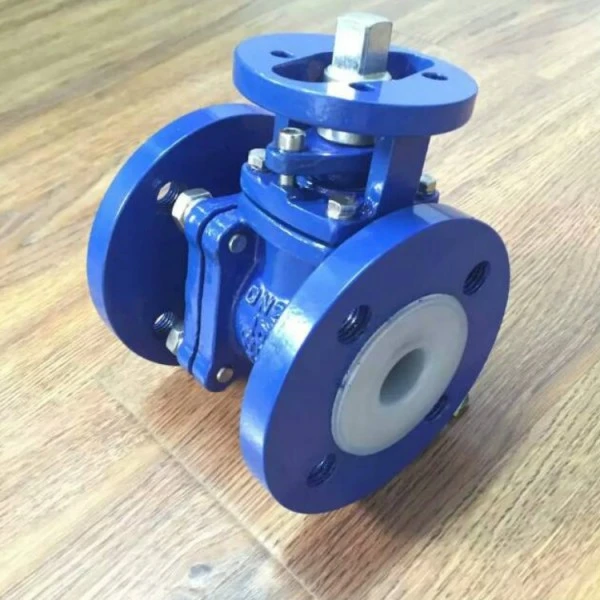

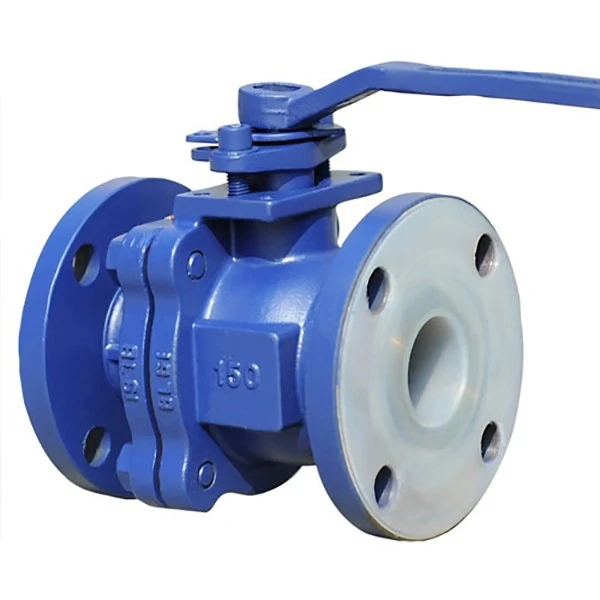

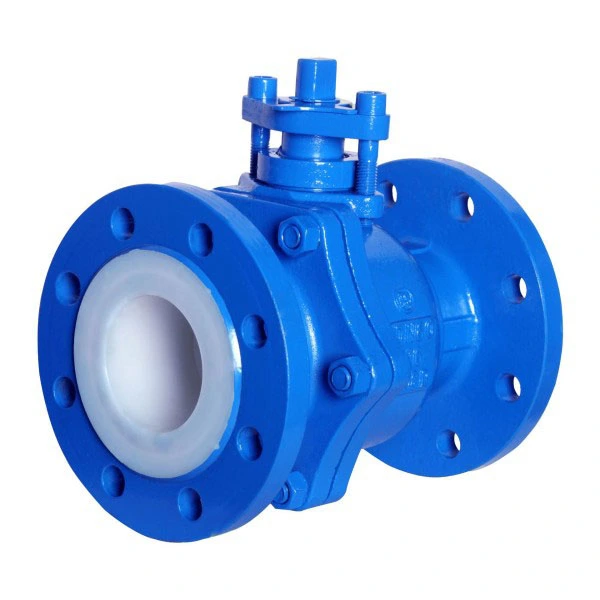

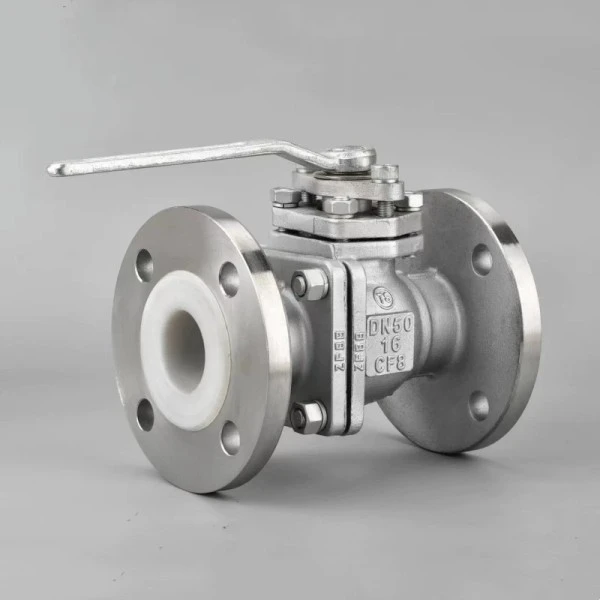

Válvula de controle de produção química revestida com PTFE

A válvula de controle de produção química revestida com PTFE da fábrica Zhuoyan é um dispositivo de controle de fluxo especializado projetado para condições de serviço corrosivas em linhas de produção química. A válvula incorpora um revestimento de politetrafluoretileno (PTFE) que serve como barreira entre o meio do processo e o corpo metálico da válvula, evitando corrosão e contaminação. O revestimento de PTFE é aplicado em todas as partes molhadas da válvula, incluindo o interior do corpo e as superfícies de vedação. Esta construção permite que a válvula lide com uma ampla gama de fluidos corrosivos, mantendo a resistência mecânica fornecida pelo corpo em aço carbono ou aço inoxidável. A válvula de controle pode ser configurada com atuadores pneumáticos ou elétricos para controle automatizado de vazão em processos industriais.

Tabela de especificações

Princípio de Operação

A Válvula de Controle de Produção Química Revestida com PTFE opera com base no princípio fundamental de restrição e modulação de fluxo. A válvula apresenta um elemento de fechamento – como um tampão, disco ou esfera – que se move dentro do corpo revestido para variar a área de passagem do fluxo. Quando o atuador recebe um sinal de controle, ele posiciona o elemento de fechamento em relação à sede da válvula. Numa posição totalmente aberta, a passagem de fluxo oferece resistência mínima. À medida que o elemento de fecho se move em direção à sede, a área de fluxo diminui, criando uma queda de pressão que reduz a taxa de fluxo. O revestimento de PTFE garante que o meio corrosivo entre em contato apenas com a superfície inerte do fluoropolímero, enquanto os componentes metálicos proporcionam integridade estrutural e contenção de pressão. Para válvulas de controle tipo globo, o obturador se move linearmente contra a sede. Para projetos do tipo borboleta, o disco gira de 0° a 90° para modular o fluxo. A espessura do revestimento é normalmente de 3 mm ou superior, proporcionando uma barreira durável contra ataque químico e permeação.

Vantagens

· Resistência à corrosão:O revestimento de PTFE oferece proteção contra uma ampla gama de produtos químicos corrosivos, incluindo ácido clorídrico, ácido sulfúrico, ácido nítrico e vários solventes orgânicos. A inércia química do PTFE o torna adequado para aplicações onde válvulas metálicas sofreriam rápida degradação.

· Proteção da Pureza do Processo:O revestimento inerte evita a lixiviação de íons metálicos no fluido do processo, tornando a válvula adequada para aplicações farmacêuticas e alimentícias onde a pureza do produto é crítica.

· Operação de baixo atrito:O PTFE apresenta um baixo coeficiente de atrito, o que reduz o torque operacional e minimiza o desgaste nas superfícies de vedação. Esta característica contribui para um desempenho de controle estável durante longos períodos de serviço.

· Controle de vazamento:O revestimento de PTFE combinado com arranjos apropriados de vedação da haste proporcionam capacidade de fechamento.

· Faixa de temperatura:As válvulas revestidas com PTFE normalmente operam de -180°C a 160°C (com alguns projetos estendendo-se até 180°C), acomodando muitos requisitos de temperatura de processos químicos.

Áreas de aplicação

As válvulas de controle de produção química revestidas com PTFE Zhuoyan são usadas em vários setores onde fluidos corrosivos exigem manuseio:

· Processamento Químico:Produção de ácidos, plantas de cloro-álcalis, sistemas de manuseio de solventes e processos de síntese química.

· Fabricação Farmacêutica:Produção de API, recuperação de solventes e sistemas de limpeza no local onde a pureza do produto é essencial.

· Indústria Petroquímica:Manuseio de meios corrosivos em unidades de refino e produção petroquímica.

· Produção Química Fina:Fabricação de corantes e pigmentos, síntese química especializada.

· Aplicações Ambientais:Tratamento de águas residuais, dessulfurização de gases de combustão e manuseio de resíduos químicos.

· Indústria Alimentar:Processamento de alimentos ácidos onde o aço inoxidável por si só é insuficiente para resistência à corrosão.

Precauções de uso

· Proteção de flange:Não remova as placas de cobertura do flange até que a válvula esteja pronta para instalação. A face do flange de PTFE pode ser danificada por impactos, mudanças de temperatura ou corpos estranhos. Se a inspeção exigir a remoção da tampa, substitua-as imediatamente após a inspeção.

· Seleção de juntas:Ao conectar flanges metálicos de materiais diferentes, utilize juntas apropriadas para proteger a face do flange de PTFE. Geralmente, não são necessárias juntas adicionais ao conectar flanges revestidos com PTFE compatíveis.

· Gerenciamento de temperatura:Se ocorrer vazamento em temperaturas elevadas, primeiro reduza a temperatura do sistema para as condições ambientais antes de investigar a causa. Evite fazer ajustes enquanto a válvula estiver quente.

· Sem soldagem:Não realize operações de soldagem na válvula instalada ou próximo a ela, pois o calor pode danificar permanentemente o revestimento de PTFE.

· Aperto do parafuso:Aperte as porcas flangeadas uniformemente em um padrão diagonal com o torque apropriado. Se o vazamento persistir após o aperto, verifique se há arranhões ou reentrâncias na face do flange de PTFE que possam exigir alisamento com lixa fina.

· Direção do fluxo:Ao instalar válvulas com requisitos direcionais, certifique-se de que a direção do fluxo corresponda à seta marcada no corpo da válvula.

· Armazenar:Armazene as válvulas em uma área interna seca e ventilada. Não empilhe as válvulas umas sobre as outras. Para armazenamento a longo prazo, mantenha os elementos de vedação numa posição ligeiramente aberta para evitar deformação permanente das superfícies de vedação.

· Operação Manual:Não utilize alavancagem adicional (por exemplo, extensões de tubo) para forçar a operação da válvula. Aplique apenas força manual razoável.

Como manter

· Inspeção Regular:Realize inspeções visuais periódicas no exterior do corpo da válvula em busca de sinais de corrosão ou vazamento. Durante as paradas planejadas, inspecione o revestimento interno de PTFE quanto a descoloração, rachaduras, bolhas ou delaminação. Execute verificações operacionais para garantir um movimento suave das posições totalmente abertas para totalmente fechadas.

· Limpeza adequada:Use detergentes neutros e água para limpeza. Evite produtos químicos agressivos que possam ser incompatíveis com o PTFE e nunca use ferramentas de limpeza abrasivas, como escovas de aço. Os materiais abrasivos podem riscar a superfície do PTFE, comprometendo as suas propriedades antiaderentes e criando caminhos para ataques químicos.

· Lubrificação:Aplique lubrificantes somente em componentes mecânicos, como roscas da haste e conjuntos de atuadores. Não aplique lubrificante em superfícies de PTFE que entrem em contato com o meio do processo, pois o revestimento é inerentemente autolubrificante.

· Substituição de componentes:Substitua as juntas e vedações de acordo com um cronograma de manutenção preventiva ou ao primeiro sinal de desgaste ou vazamento. Esses componentes são projetados como elementos de sacrifício e sua substituição oportuna protege o conjunto de válvula mais caro.

· Precauções de manuseio:Durante a instalação e manutenção, tome cuidado para evitar arranhões ou amassados ​​no revestimento. Arranhões profundos representam possíveis pontos de falha. Proteja a válvula da luz solar direta durante o armazenamento, pois a exposição aos raios UV pode degradar o PTFE com o tempo.

· Teste pós-manutenção:Após qualquer manutenção ou reparo, teste a válvula de acordo com os padrões relevantes antes de devolvê-la ao serviço. Certifique-se de que todas as válvulas reparadas atendam aos requisitos de vazamento e desempenho antes da instalação.

Perguntas frequentes

Q1: Que mídia a válvula de controle revestida de PTFE pode manipular?
A1:As válvulas revestidas com PTFE são adequadas para a maioria dos meios corrosivos, incluindo ácido clorídrico, ácido sulfúrico, ácido nítrico, solventes orgânicos e vários reagentes químicos. O PTFE é resistente a quase todos os produtos químicos, exceto metais alcalinos fundidos e flúor elementar.

Q2: Qual é a temperatura máxima de operação?
A2:As válvulas revestidas com PTFE padrão operam até 160°C. Alguns projetos com PTFE modificado ou revestimentos alternativos de fluoropolímero podem oferecer faixas de temperatura estendidas de até 180°C.

Q3: A válvula pode ser usada para controle de estrangulamento?
A3: Sim, esta é uma válvula de controle projetada para modulação de fluxo. Com a configuração apropriada do atuador e do posicionador, ele fornece controle de fluxo preciso com características lineares ou de porcentagem igual.

Q4: Como seleciono o atuador correto?
A4:A seleção do atuador depende do tamanho da válvula, da pressão operacional, do torque de desligamento necessário e da disponibilidade do sinal de controle. Atuadores pneumáticos de diafragma são comuns para controle modulante, enquanto atuadores elétricos são usados ​​onde o fornecimento pneumático não está disponível.

Q5: Que manutenção é necessária?
A5:A manutenção de rotina inclui inspeção visual periódica, verificações operacionais, limpeza com detergentes suaves, lubrificação de componentes mecânicos e substituição oportuna de juntas e vedações.

Q6: Qual é o prazo de entrega típico?
A6:Os prazos de entrega variam de acordo com a especificação e a quantidade. Entre em contato com Zhuoyan para saber os cronogramas de produção atuais e estimativas de entrega.

Q7: A configuração personalizada está disponível?
A7:Sim, Zhuoyan oferece personalização de materiais de corpo, tipos de revestimento, opções de atuadores e padrões de conexão para atender a requisitos específicos de processo.
