Tanque de agitação líquida química revestido com PTFE

O tanque de agitação química líquida revestido com PTFE pertence a equipamentos dedicados de agitação por circulação de fase líquida. Diferente dos recipientes de mistura com foco na dosagem em lote, este tanque de agitação é projetado principalmente para agitação circulante sustentada de líquidos corrosivos monofásicos, evitando a sedimentação de sólidos suspensos e mantendo a composição uniforme da fase líquida em ciclos de produção contínuos. Todos os componentes molhados, incluindo a cavidade do tanque, o eixo de agitação e o impulsor, adotam proteção integrada de PTFE, evitando a erosão metálica e a contaminação por íons causada pelo fluido circulante corrosivo. Ele pode ser conectado a tubulações revestidas, conexões em T e válvulas para construir circuitos fechados de circulação de líquidos, amplamente utilizados para condições de trabalho de fluxo contínuo em fábricas de produtos químicos, tratamento de resíduos líquidos e fabricação de materiais de lítio no exterior.

Tabela Completa de Especificações Técnicas

Princípio de funcionamento

1. Princípio da estrutura material

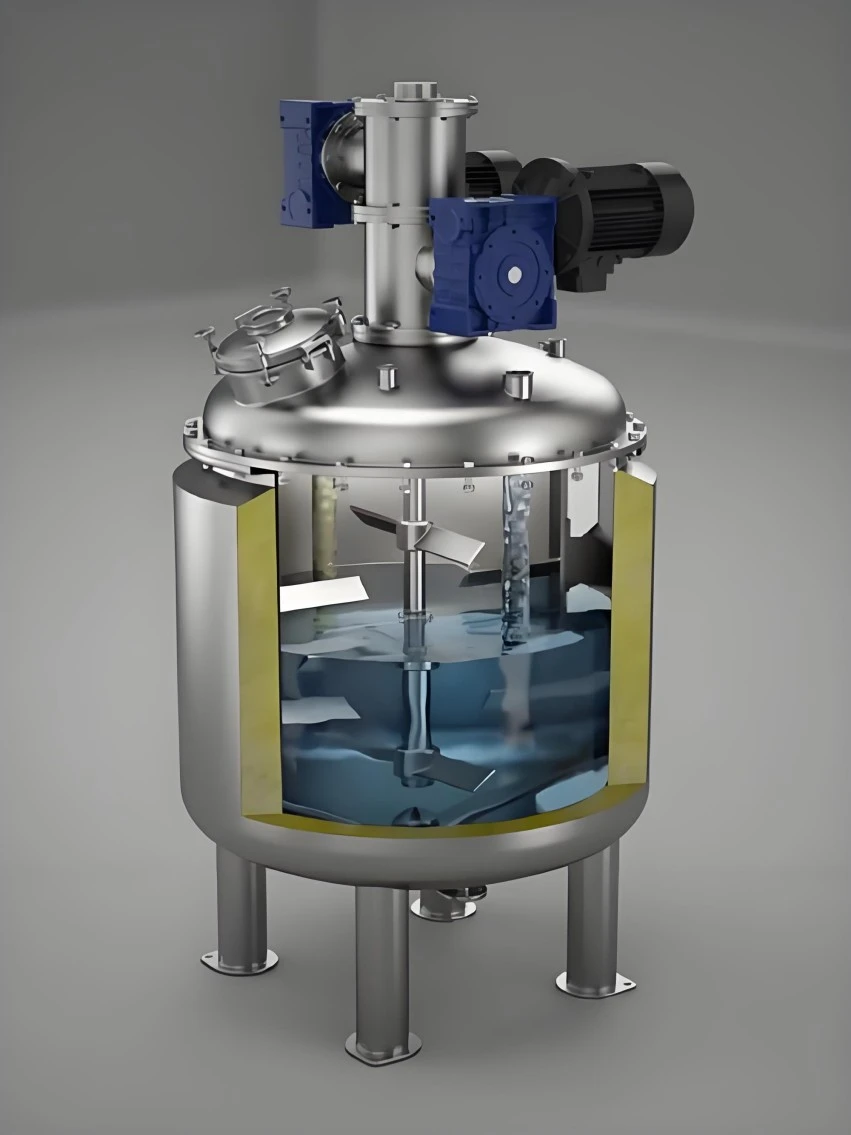

-Invólucro externo: o invólucro de aço carbono do vaso de pressão Q245R suporta a pressão do sistema, a carga de instalação e o estresse térmico cíclico do líquido circulante. -Barreira anticorrosiva interna: A folha de PTFE ativada por sódio é laminada a vácuo na parede interna do tanque; o eixo de agitação e o impulsor são totalmente envoltos em material PTFE. O PTFE quimicamente inerte isola o líquido circulante corrosivo de todas as superfícies de contato metálico, evitando a erosão quando o líquido continua fluindo e agitando.

2. Agitação e lógica de processo correspondente

A unidade de acionamento de frequência variável aciona o impulsor revestido de PTFE para girar continuamente, gerando fluxo circulante circunferencial dentro da cavidade do tanque. O efeito de circulação de líquido inibe a sedimentação de partículas sólidas, mantém a concentração homogênea de líquido corrosivo e realiza a função de agitação tampão na produção de fluxo contínuo. Cenários de processo típicos correspondentes:

1. Agitação circulante contínua para líquido de alimentação corrosivo antes de bombear a entrega;

2. Tampão anti-sedimentação líquido sólido suspenso para linhas de tratamento de resíduos ácidos;

3. Pré-agitação do líquido da matéria-prima para sistema de alimentação de matéria-prima de nova energia;

4. Circulação em circuito fechado com tubulação revestida de PTFE, realizando agitação tampão de fase líquida ininterrupta para toda a linha de produção.

Principais vantagens do produto

1. Conjunto completo de mistura revestida Não apenas na parede interna do tanque; o eixo do agitador e o impulsor são inteiramente envoltos em material PTFE. Evite a corrosão galvânica causada pelo contato de peças metálicas expostas com produtos químicos agressivos durante a mistura em alta velocidade.

2. Estrutura opcional de controle de temperatura da jaqueta A jaqueta externa integrada suporta aquecimento a vapor ou circulação de refrigerante, mantendo a temperatura estável enquanto dissolve e mistura componentes corrosivos, adaptando fluxos de trabalho de dosagem sensíveis à temperatura.

3. Solução de múltiplos impulsores para diferentes viscosidades Hélice de fornecimento, impulsores revestidos de PTFE do tipo âncora, estilo turbina, combinando mistura de líquidos de baixa viscosidade, dissolução de sólidos e mistura de lama de alta viscosidade separadamente.

4. Superfície interna lisa de baixo resíduo O revestimento liso de PTFE reduz a adesão do material. Lavagem conveniente do tanque interno ao trocar lotes de fórmulas diferentes e reduz o risco de contaminação cruzada.

5. Adaptar modos de produção em lote e semicontínuo Adequado para lotes intermitentes e pré-mistura circulante semicontínua. Nenhuma configuração complexa relacionada à reação, com foco na eficiência de mistura para a preparação diária de materiais em fábricas de produtos químicos.

6. Compatibilidade de flange anticorrosão unificada Flanges totalmente revestidos padrão HG20536, encaixe perfeito com tubulação revestida de série completa Zhuoyan, T, válvula e tanque de armazenamento para aquisição completa de todo o sistema de dosagem.

Principais campos de aplicação

Focado em cenários de trabalho de circulação de fase líquida de fluxo contínuo e agitação tampão anti-sedimentação, com registros de entrega no exterior para parques industriais químicos do Sudeste Asiático e do Oriente Médio:

1. Linha de produção de produtos químicos finos: Agitação de circulação de líquido de alimentação corrosivo antes do transporte da bomba

2. Estação de resíduos líquidos de proteção ambiental: Agitação tampão anti-sedimentação para resíduos líquidos ácidos contendo partículas finas em suspensão

3. Planta de material de nova energia: Pré-agitação contínua de líquido circulante corrosivo de sal de lítio

4. Oficina de química inorgânica: Agitação homogeneizadora para sistema de distribuição circulante de ácido misto

5. Linha de produção de teste piloto: Tampão circulante de fase líquida para processo de teste contínuo de meio corrosivo

6. Ciclo auxiliar do processo de retificação: Agitação-tampão condensado para destilado corrosivo

Precauções de operação

1. Restrição média: Somente metal alcalino fundido e trifluoreto de cloro irão corroer o revestimento de PTFE; para líquido circulante de partículas suspensas contendo flúor, selecione um revestimento atualizado com espessura de 3 mm.

2. Regra de início da agitação: Não comece a mexer na condição de tanque vazio; o nível do líquido deve submergir completamente o impulsor antes da partida do motor, para evitar desgaste por funcionamento a seco no impulsor de PTFE.

3. Controle de choque de temperatura: Evite alternância quente-frio acentuada, a taxa de aquecimento-resfriamento não deve exceder 12 ℃ por hora, reduz o risco de delaminação do revestimento causado por estresse térmico.

4. Gestão do nível de líquido: O nível de líquido operacional deve ser mantido entre 50%-80% do volume total do tanque; um nível de líquido muito baixo causará exposição do impulsor e abrasão do revestimento.

5. Modificação proibida: Não realize soldagem, perfuração ou corte no local do casco do tanque ou eixo de agitação; a alta temperatura destruirá o desempenho de colagem do revestimento de PTFE.

6. Prevenção de objetos estranhos: Evite que fragmentos de metal duro entrem na cavidade do tanque; detritos duros arranharão a superfície do revestimento sob agitação rotativa.

Guia de manutenção de rotina

1. Inspeção periódica do revestimento: Realize uma verificação de vazamento de faísca em toda a parede a cada 8 a 12 meses. Ênfase na inspeção da posição de penetração do eixo de agitação, das juntas dos bicos e da área de fácil abrasão do fundo do tanque.

2. Verificação de rotina do sistema de agitação: Cada turno observa ruído de funcionamento do motor e vibração do eixo; vibração excessiva deve parar o equipamento para solução de problemas para evitar a colisão do impulsor e arranhar o revestimento.

3. Limpeza do tanque interno: Pare a agitação e esfrie o tanque completamente antes de abrir o bueiro para limpeza; adote apenas escova macia e lavagem com solvente compatível; escova de arame de aço ou raspador duro é estritamente proibido.

4. Manutenção do flange e da vedação do eixo: Verifique trimestralmente as juntas de PTFE e os componentes da vedação do eixo; substitua as peças de vedação deformadas e envelhecidas em tempo hábil para evitar vazamento de líquido circulante.

5. Proteção do casco externo: Para tanque de agitação instalado ao ar livre, inspecione a pintura antiferrugem a cada 2 anos, repare a pintura descascada para proteger o casco de aço carbono da corrosão atmosférica.

6. Reserva de peças sobressalentes: Armazene o impulsor revestido de PTFE e os acessórios de vedação no armazém; peças sobressalentes de metal comuns não podem substituir componentes de agitação anticorrosivos.

Perguntas frequentes

Q1: Qual é a principal diferença entre este tanque de agitação química líquida revestido de PTFE e o recipiente de mistura comum?

R: Este tanque de agitação é orientado para anti-sedimentação e agitação tampão de líquido circulante de fluxo contínuo; O recipiente de mistura concentra-se na dosagem intermitente de materiais em lote e na homogeneização de alto cisalhamento.

Q2: É permitido ligar o agitador com o tanque vazio?

R: Estritamente proibido. O impulsor deve ser totalmente submerso em meio líquido antes da partida, o funcionamento a seco irá arranhar e desgastar rapidamente o impulsor revestido de PTFE.

Q3: Este tanque de agitação pode lidar com líquido circulante contendo partículas sólidas finas em suspensão?

R: Sim, selecione a versão de revestimento espessado de 3 mm para meio de limpeza com partículas suspensas. Forneça informações de composição média para nossa avaliação técnica.

Q4: Ele pode se conectar a uma tubulação revestida de flúor existente para formar um circuito contínuo de circulação de líquido?

R: Ele segue o padrão de flange unificado com revestimento completo HG20536, suporta encaixe perfeito com acessórios para tubos revestidos com PTFE de série completa.

Q5: Quais inspeções cada tanque de agitação passará antes da entrega na fábrica?

R: Cada tanque passa por varredura de faísca em toda a parede, teste de retenção de pressão hidráulica e teste de agitação estática para verificação do desempenho do sistema de agitação.

Q6: Quais itens são cobertos pelo escopo da garantia oficial?

A: Garantia estrutural de 10 anos em aço carbono; Forro de PTFE com garantia de 5 anos (excluindo arranhões artificiais, impacto de objetos estranhos e danos por operação incorreta); acessórios para motor de agitação e impulsor Garantia de 2 anos.
