Nossa linha de produtos inclui equipamentos revestidos com folhas de PTFE, pulverização e revestimento com rolos de PTFE, equipamentos revestidos com plástico, tubos e conexões de aço revestidos com PTFE e componentes de fluoropolímero relacionados feitos de PTFE, PFA, ETFE, FEP e outros materiais avançados.

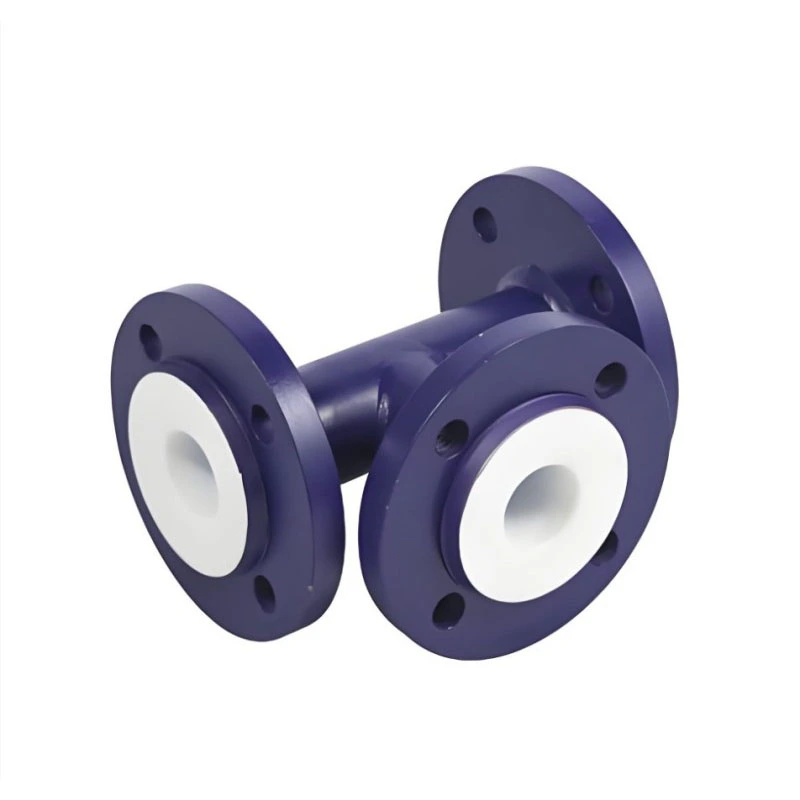

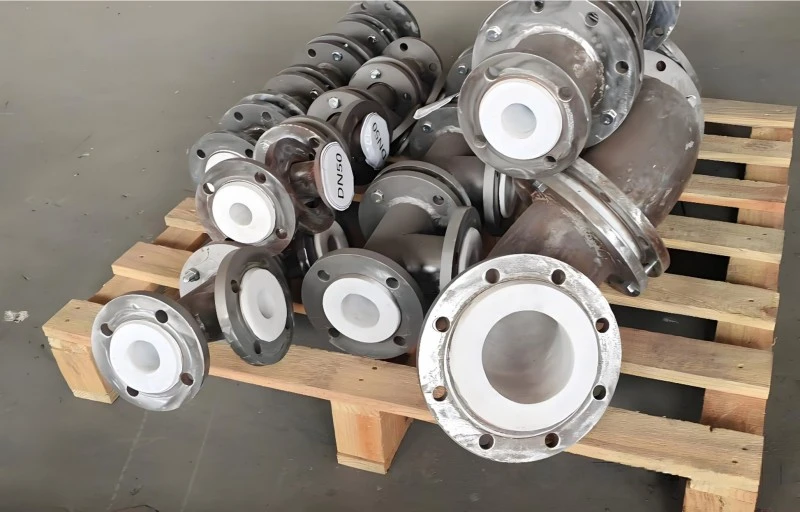

O encaixe em T resistente a ácido revestido com PTFE é um encaixe para tubo de ramal de três vias especialmente otimizado para linhas de distribuição de meio ácido. Dentro de redes de tubulação química ácida, os tês realizam tarefas de divisão de fluxo, convergência e desvio de desvio. A junção de interseção de três vias é propensa a desgaste turbulento, que desgasta facilmente tês de metal comuns ou acessórios baratos pulverizados, causando vazamento precoce. Este tee especial ácido adota aço carbono para o corpo externo de suporte de pressão e revestimento interno de PTFE sem costura de cobertura total em todas as junções de ramificação. Ele pode cooperar com cotovelos revestidos, tubos retos e redutores para construir uma rede fechada completa de transporte de líquidos ácidos, amplamente implantada em oficinas de decapagem, fábricas de ácidos inorgânicos e estações de reciclagem de resíduos ácidos em parques químicos do Sudeste Asiático e do Oriente Médio.
1. Princípio de funcionamento dos materiais
· Material externo do corpo: Corpo em T de aço carbono forjado, fornece resistência mecânica, suporta pressão interna da tubulação, tensão de expansão térmica e impacto de instalação externa; o processo de forjamento elimina defeitos internos de porosidade de fundição, adequado para operação cíclica de tubulação de meio ácido de longo prazo.
· Barreira anticorrosiva interna: A folha de PTFE ativado com sódio é laminada a vácuo na cavidade interna do T, incluindo junção de interseção de três vias, furos de ramificação e faces de vedação de flange. O PTFE quimicamente inerte forma uma camada de isolamento contínua, bloqueia o fluido ácido de tocar no substrato metálico e evita a corrosão em fendas induzida por fluxo turbulento na interseção do T. Não há pontos de metal expostos dentro de toda a conexão.
2. Produção de suporte correspondente e processo local
1. Processo de montagem em skid de pipeline pré-fabricado:Combina com patins de tubo de distribuição de ácido pré-fabricados de fábrica; as camisetas são pré-montadas na oficina, reduzindo o trabalho a quente de alto risco no local para oficinas de ácido.
2. Processo de desvio e convergência de líquido ácido:Aplicado para divisão do fluxo da tubulação principal em tubulações de alimentação de ácido de ramificação múltipla ou fusão do fluxo de ácido residual de múltiplas fontes na tubulação principal de coleta pública.
3. Ignorar amostragem e processo de ramificação de alívio de segurança:Reserve o ramal em T para a porta de amostragem de líquido ácido on-line ou o ramal de transbordamento de segurança da tubulação periférica do tanque de armazenamento de ácido.
4. Conjunto completo de processo de circuito fechado revestido de flúor:Conecte-se com tanque de armazenamento resistente a ácidos revestido de PTFE, tubulação de transporte e cotovelo, constitui um sistema de circulação fechado de meio ácido totalmente isolado, evita vazamento de névoa ácida.
| Item de parâmetro | Dados técnicos de encaixe em T resistente a ácidos |
| Nome completo do produto | Encaixe em T resistente a ácidos revestido com PTFE |
| Diâmetro Nominal | DN15~DN500 |
| Tipo de camiseta | T de diâmetro igual / T de redução |
| Material Externo do Corpo | Aço carbono forjado de grau de pressão |
| Espessura do revestimento PTFE | 2 mm (ácido inorgânico geral) / 3 mm (ácido de limpeza turbulento de alta concentração) |
| Temperatura de trabalho | -160°C ~ 200°C |
| Pressão de trabalho permitida | 0 ~ 1,6 MPa; resistente ao vácuo até 0,08 MPa |
| Padrão de flange | Flange resistente a ácidos totalmente revestida com PTFE HG20536 |
| Padrão de inspeção de fábrica | Teste de varredura de faísca de superfície completa de 10 KV + teste de estanqueidade de retenção hidráulica |
1. Seleção da forma do T: O tubo principal e o tubo de ramificação do mesmo calibre escolhem o T de diâmetro igual; quando o fluxo do ramal precisar diminuir o tamanho do tubo, selecione o T de redução para corresponder ao calibre real do gasoduto.
2. Seleção da espessura do forro: Ácido inorgânico diluído comum de fluxo estático seleciona forro padrão de 2 mm; ácido altamente concentrado com forte abrasão turbulenta na atualização de interseção de três vias para revestimento de PTFE com 3 mm de espessura.
3. Avaliação da condição de fluxo: Se a posição do T enfrentar mudanças frequentes de fluxo e impacto turbulento violento, informe a equipe técnica para melhorar a embarcação de colagem de revestimento local na junção de interseção de três vias.
4. Requisito de correspondência de flange: Deve adotar flange totalmente revestido HG20536, não misturar com flange de metal comum sem revestimento, evitar corrosão ácida na lacuna de conexão.
5. Configuração orientada ao processo: Para amostragem / derivação de desvio de transbordamento, confirme a posição de abertura da ramificação e o comprimento da ramificação com antecedência para pré-fabricação na fábrica, proíba a perfuração secundária no local no corpo do T.
| Item de comparação | Encaixe em T resistente a ácidos revestido com PTFE Zhuoyan | Tee de aço carbono comum | Encaixe em T pulverizado PFA | Camiseta forrada fundida barata |
| Adaptabilidade ao Meio Ácido | O revestimento de PTFE de junção completa resiste ao ácido clorídrico/sulfúrico/nítrico | Corrosão rápida sob meio ácido | Revestimento fino fácil de remover na interseção do tee | Forro emendado, risco de vazamento na junta de três vias |
| Limpeza Anti Turbulenta | Forro opcional espessado para intersecção em T | Sem proteção anticorrosiva | Falha do revestimento sob fluxo turbulento | Revestimento local descascando facilmente |
| Qualidade Estrutural | Corpo em aço carbono forjado, sem porosidade interna | Aço carbono de baixo custo para vida útil curta | Casca fina, resistência à pressão limitada | Corpo fundido com defeito oculto no buraco de areia |
| Compatibilidade com vácuo | Estável sob pressão negativa de 0,08 MPa | Não pode ser usado sob vácuo | Risco de descascamento do revestimento sob vácuo | Risco de delaminação na junção do ramal |
| Vida útil | 8 13 anos sob condição de tubulação ácida | 0,5 2 anos de substituição frequente | 3 5 anos | 2 4 anos de manutenção frequente |
1. Tê em branco forjado como matéria-prima, abandone o T fundido de baixo grau, elimine o defeito oculto do buraco de areia que pode causar falha na penetração do meio ácido.
2. Tratamento de reforço de foco para junção de interseção de três vias, esta área de limpeza turbulenta vulnerável obtém embarcação de laminação a vácuo aprimorada, reduzindo significativamente a taxa de falha de vazamento na posição do T na tubulação de ácido.
3. Padrão estrito de inspeção dupla: varredura de faísca especial com foco na interseção de três vias, além da faísca convencional de superfície total e teste hidráulico.
4. Suporte técnico profissional para meio ácido: fornece sugestão de esquema de desvio de tubulação de acordo com a concentração de ácido do usuário e parâmetros de vazão.
5. Padrão de flange HG20536 unificado, encaixe perfeito com nossos tubos, cotovelos e tanques de armazenamento revestidos resistentes a ácidos de série completa para aquisição completa de dutos em uma única parada.
6. Fornecimento completo de documentos de exportação, prazo de entrega curto para especificações de estoque padrão, garantia de revestimento dedicada de 5 anos para conexões de tubulação de meio ácido.
R: Sim, adote a opção de revestimento espesso de 3 mm ao enfrentar ácido de alta concentração com lavagem turbulenta violenta na interseção de três vias.
A: T de diâmetro igual significa que o tubo principal e o tubo ramificado compartilham diâmetro nominal idêntico; O T de redução é aplicado quando o calibre do tubo lateral do ramal é menor que o da tubulação principal.
R: Estritamente proibido. A perfuração destruirá o revestimento integral de PTFE. Todas as posições e tamanhos das filiais precisam ser confirmados antes da pré-fabricação na fábrica.
R: Ele adota o padrão de flange totalmente revestido unificado HG20536, pode ser montado diretamente com tubo revestido de suporte, cotovelo e equipamento de tanque de armazenamento.
A: Cada conexão recebe varredura de faísca de parede completa (ênfase na posição de interseção de três vias) além de teste de estanqueidade de retenção de pressão hidráulica.
A: Corpo em T de aço carbono forjado com garantia estrutural de 10 anos; Forro de PTFE com garantia de 5 anos, exclui arranhões artificiais, instalação incorreta e danos por aplicação média inadequada.
