T químico resistente a ácidos revestido com PTFE

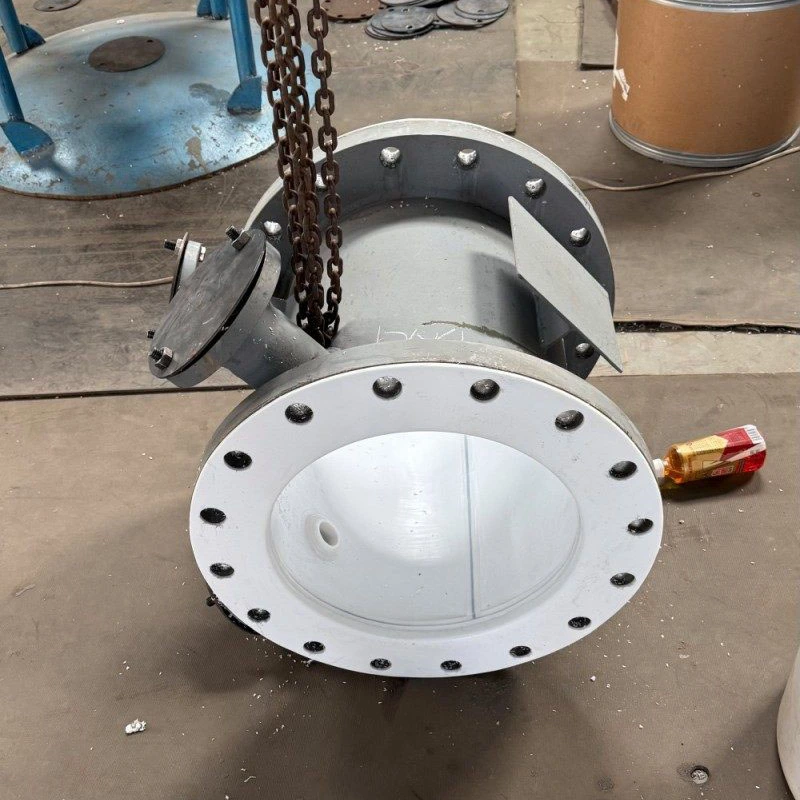

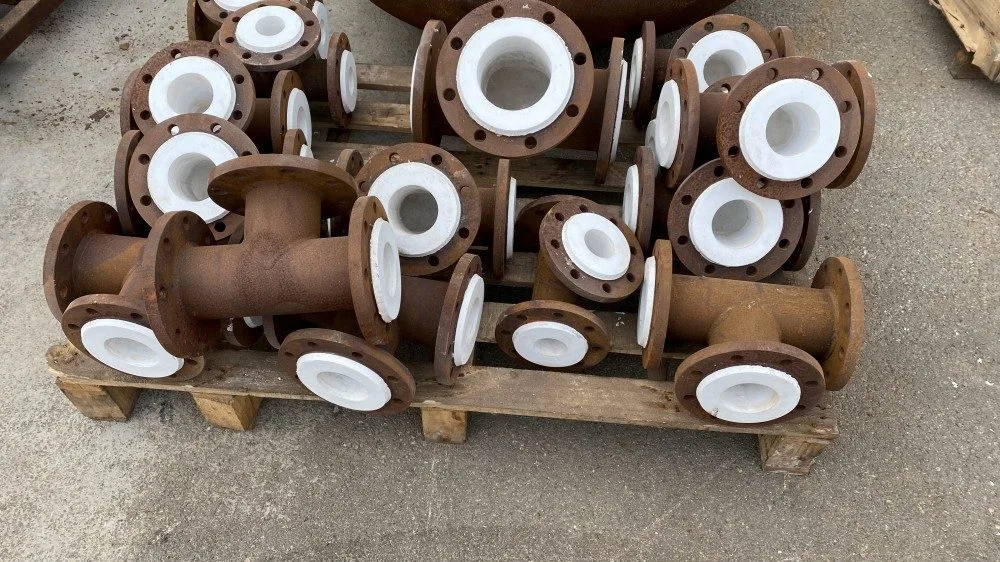

O T químico resistente a ácidos revestido com PTFE Zhuoyan é um acessório de tubo projetado para resistência química em sistemas de tubulações industriais. O produto apresenta um revestimento externo de metal combinado com um revestimento interno de PTFE, utilizando a resistência mecânica do aço e a inércia química do PTFE. A estrutura em T inclui um tubo principal e um tubo ramificado em forma de “T”, permitindo o desvio ou convergência de fluidos em redes de tubulação. Esta tecnologia de revestimento evita o contato direto entre meios corrosivos e o substrato metálico, reduzindo o risco de vazamento induzido por corrosão e prolongando a vida útil. Os tees revestidos com PTFE Zhuoyan são fabricados com atenção à densidade do revestimento e à consistência da espessura para atender aos requisitos industriais.

O que é um T químico resistente a ácidos com revestimento de PTFE?

Um T químico resistente a ácidos revestido de PTFE (também conhecido como peça em T revestido de PTFE ou T químico) é um componente de tubulação que consiste em um corpo de metal revestido com politetrafluoroetileno (PTFE) na superfície interna. Ele serve como uma conexão ramificada em sistemas de tubulação, permitindo que o fluxo seja dividido de uma entrada em duas saídas ou combinado de duas entradas em uma saída. O revestimento de PTFE atua como uma barreira entre o fluido transportado e o invólucro metálico, protegendo o tubo contra ataques químicos. Este projeto é particularmente relevante para aplicações que envolvem produtos químicos agressivos, meios de alta pureza ou temperaturas elevadas, onde acessórios metálicos padrão sofreriam corrosão ou contaminação. Tees químicos resistentes a ácidos revestidos de PTFE estão disponíveis em configurações de T iguais e de redução e podem ser fabricados em vários tamanhos para atender a diferentes diâmetros de tubos.

Aplicativos

T químicos resistentes a ácidos revestidos de PTFE são usados ​​em sistemas de tubulação industrial que transportam fluidos corrosivos, líquidos de alta pureza ou meios que exigem controle de contaminação.

As áreas de aplicação comuns incluem:

· Indústria química:Transporte de ácidos fortes (ácido sulfúrico, ácido nítrico, ácido clorídrico), álcalis fortes (hidróxido de sódio, hidróxido de potássio) e solventes orgânicos em fábricas de produtos químicos.

· Indústria Farmacêutica:Transporte de reagentes e ingredientes ativos de alta pureza onde a pureza do produto deve ser mantida.

· Petroquímica e Petróleo e Gás:Processamento e transporte de hidrocarbonetos corrosivos, gases ácidos e aditivos químicos.

· Tratamento de Água:Manuseio de produtos químicos de tratamento corrosivos, alvejantes e águas residuais com componentes agressivos.

· Processamento de Alimentos:Transferência de ingredientes alimentares ácidos ou alcalinos e soluções de limpeza onde a higiene e a resistência à corrosão são necessárias.

· Indústria de semicondutores:Fornecimento de água ultrapura e reagentes químicos de alta pureza na fabricação de eletrônicos.

Os cenários típicos incluem:

· Linhas de transferência de ácido:Transporte de ácido sulfúrico concentrado, ácido nítrico ou ácido clorídrico em fábricas de produtos químicos.

· Sistemas de Processamento Cáustico:Manuseio de soluções de hidróxido de sódio ou hidróxido de potássio em processamento de celulose e papel, têxtil e químico.

· Sistemas de entrega de solventes:Transporte de solventes orgânicos como tolueno, xileno e hidrocarbonetos clorados onde o aço carbono seria suscetível a ataque.

· Sistemas de água de alta pureza:Distribuição de água deionizada ou água ultrapura em instalações farmacêuticas e de semicondutores para evitar contaminação metálica.

· Sistemas de Tratamento de Resíduos:Tratamento de águas residuais corrosivas e fluxos de resíduos químicos em estações de tratamento ambiental.

Princípio de funcionamento e processo de fabricação

Princípio de funcionamento

O revestimento de PTFE funciona como uma camada de isolamento quimicamente inerte entre o meio corrosivo e o invólucro metálico. PTFE (politetrafluoroetileno) é um fluoropolímero com uma estrutura de ligação carbono-flúor que proporciona alta estabilidade química. O material é resistente ao ataque da maioria dos ácidos, álcalis e solventes orgânicos, com exceção de metais alcalinos fundidos, flúor elementar e certos compostos fluorados em temperaturas elevadas. Essa inércia permite que o tee transporte meios agressivos sem comprometer a integridade do revestimento externo metálico. O invólucro metálico fornece resistência estrutural para suportar a pressão do sistema e cargas mecânicas, enquanto o revestimento de PTFE garante compatibilidade química com o fluido do processo.

Processos de Fabricação

Dois métodos principais de fabricação são usados ​​para revestimentos de PTFE:

1. Moldagem em Pó (Moldagem Isostática / Compressão)
O pó de PTFE é colocado na cavidade do molde em T e submetido a prensagem isostática de alta pressão (normalmente em torno de 30 MPa), seguido por um processo de sinterização para formar uma camada de revestimento densa e uniforme. Este processo produz maior densidade de revestimento e melhor desempenho.

2. Método de Extrusão (Push)
O pó de PTFE é extrudado em forma de tubo e depois puxado para dentro do tubo de metal. Este método é usado principalmente para diâmetros menores (até DN100) e aplicações de pressão negativa mais baixa.

Após a formação do revestimento, o processo de montagem envolve a soldagem dos componentes metálicos da carcaça e a fixação dos flanges de acordo com as especificações padrão para garantir a integridade da junta e o desempenho da vedação.

Precauções de uso

Para garantir uma vida útil ideal e uma operação segura dos tês revestidos com PTFE, os seguintes pontos devem ser observados:

1. Limites de temperatura e pressão:

· Faixa de temperatura operacional: -180°C a +160°C sob pressão positiva.

· Classificação de pressão: Geralmente até 2,5–3,0 MPa dependendo do tamanho e do processo.

2. Instalação:

· As superfícies de vedação do flange devem ser protegidas contra arranhões, cortes ou impactos antes da instalação.

· Não realizar soldagem, corte ou aquecimento por chama no corpo metálico após a aplicação do revestimento; mantenha uma distância de pelo menos 1 metro de fontes de calor.

· Use juntas adequadas e especificações de torque ao aparafusar conexões flangeadas.

3. Armazenar:

· Armazenar em área coberta, longe da luz solar direta e da chuva.

· Evite empilhamento pesado ou impactos que possam danificar o revestimento.

4. Limitações:

· O PTFE não é adequado para metais alcalinos fundidos, flúor elementar ou certos compostos fluorados, como trifluoreto de cloro e hexafluoreto de urânio.

· Os limites de temperatura e pressão não devem ser ultrapassados ​​simultaneamente; temperaturas mais altas podem reduzir a pressão máxima permitida.

Perguntas frequentes

Q1: Quais produtos químicos os T revestidos com PTFE podem manipular?
A1:O PTFE é resistente à maioria dos ácidos, álcalis e solventes orgânicos. É compatível com ácido sulfúrico, ácido nítrico, ácido clorídrico, hidróxido de sódio e muitos solventes orgânicos. As exceções incluem metais alcalinos fundidos, flúor elementar e certos compostos fluorados em temperaturas elevadas.

Q2: Qual faixa de temperatura essas camisetas suportam?
A2:Tees revestidos com PTFE podem ser usados ​​sob pressão positiva de -180°C a +160°C. Os limites de temperatura são mais baixos em condições de vácuo, dependendo do processo de fabricação.

Q3: Quais tamanhos estão disponíveis para camisetas revestidas de PTFE?
A3:Os tamanhos padrão geralmente variam de DN15 (1/2") a DN600 (24"), com configurações de T igual e de redução disponíveis. Tamanhos personalizados podem ser fabricados para requisitos específicos do projeto.

Q4: Como é testada a qualidade do revestimento de PTFE?
A4:A integridade do revestimento é comumente testada usando testes de faíscas (detecção de descarga elétrica) em tensões específicas (normalmente 10–25 KVA) para identificar quaisquer furos ou defeitos na camada de revestimento. O teste de pressão hidrostática também é realizado em conexões acabadas.

Q5: Os tees revestidos de PTFE podem ser usados ​​sob condições de vácuo?
A5:Sim. Os produtos fabricados por prensagem isostática podem ser utilizados sob condições de vácuo. A temperatura máxima de operação sob condições de vácuo depende do método de fabricação específico.
