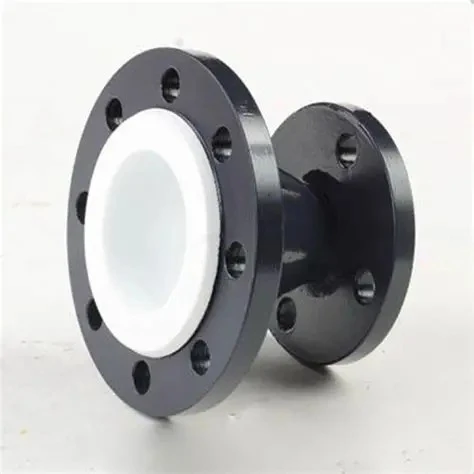

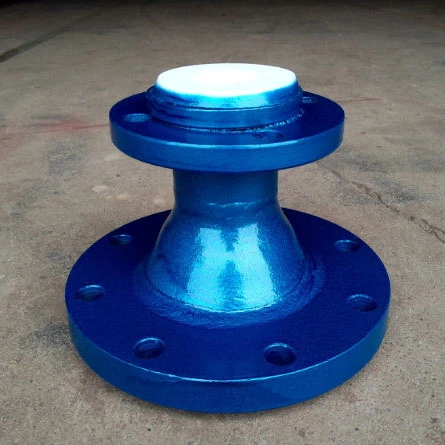

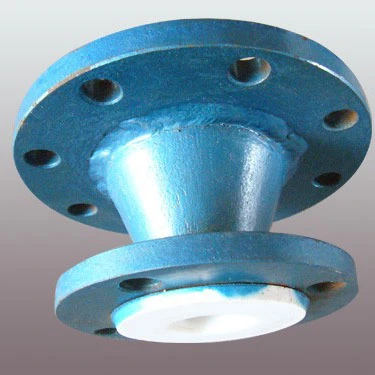

Redutor de tubulação de produção química revestido com PTFE

O redutor de tubulação de produção química revestido com PTFE Zhuoyan é um acessório de tubo crítico usado para conectar tubos de diferentes diâmetros em sistemas de processamento químico. O produto combina um revestimento externo de aço carbono ou aço inoxidável com um revestimento denso de PTFE, garantindo resistência mecânica e excepcional resistência à corrosão. Este redutor é amplamente aplicado nas indústrias química, farmacêutica, petroquímica e de cloro e álcalis, onde são manuseados ácidos agressivos, álcalis e solventes orgânicos. Zhuoyan se concentra na fabricação de precisão para garantir a integridade do revestimento e desempenho à prova de vazamentos.

O que é o redutor de tubulação de produção química revestido com PTFE?

Um redutor de tubulação revestido de PTFE é uma conexão cônica que faz a transição do fluxo de um tubo de diâmetro maior para um tubo de diâmetro menor (ou vice-versa) em um sistema de tubulação. O revestimento de PTFE atua como uma barreira entre o revestimento metálico e o fluido corrosivo do processo, evitando ataques químicos ao substrato metálico. Este projeto permite que o redutor lide com serviços corrosivos de alta temperatura e alta pressão, mantendo características de fluxo suave e reduzindo a turbulência.

Especificações Técnicas

Principais vantagens

· Inércia química:O revestimento de PTFE resiste a produtos químicos corrosivos comuns, incluindo ácido clorídrico, ácido sulfúrico, ácido nítrico e soda cáustica, garantindo estabilidade a longo prazo.

· Furo liso:A superfície antiaderente de PTFE minimiza a queda de pressão, reduz a incrustação e facilita a limpeza.

· Proteção mecânica:O revestimento externo de aço fornece suporte estrutural contra cargas externas e impactos, enquanto o revestimento permanece quimicamente protegido.

· Design à prova de vazamentos:As faces do flange usinadas com precisão e a sobreposição do revestimento garantem uma vedação hermética nos pontos de conexão.

· Tamanhos personalizáveis:A Zhuoyan oferece redutores em vários diâmetros, classificações de pressão e conexões finais para combinar com os sistemas de tubulação existentes.

· Longa vida útil:Os redutores Zhuoyan instalados corretamente proporcionam operação estável por longos períodos, reduzindo a frequência de manutenção e os custos de substituição.

Campos de aplicação

· Plantas de processamento químico:Transporte de ácidos, álcalis, sais e solventes orgânicos em reatores, colunas de destilação e tanques de armazenamento.

· Petroquímica e refino:Transferência de meios corrosivos em unidades de craqueamento, sistemas de dessulfurização e linhas de tratamento de resíduos.

· Acabamento e chapeamento de metal:Banhos de decapagem ácida, soluções de ataque químico e tratamento de efluentes residuais.

· Geração de energia:Sistemas de dessulfuração de gases de combustão (FGD) e circuitos de água de refrigeração com aditivos agressivos.

Processo de fabricação e fluxo de trabalho

1. Preparação da casca:Os tubos de aço são cortados, soldados (se necessário) e usinados nas dimensões especificadas do redutor e nas faces do flange.

2. Moldagem de forro:O pó de PTFE é comprimido e sinterizado em uma pré-forma, ou a folha de PTFE é embrulhada e fundida para formar uma camada de revestimento uniforme.

3. Inserção do forro:O revestimento de PTFE é inserido na carcaça de aço, com a face do flange do revestimento sobreposta à face do flange de aço para vedação.

4. Face do flange:As faces do flange são usinadas planas para garantir uma superfície lisa e uniforme para vedação da junta.

5. Teste de vácuo:Cada redutor passa por um teste de estanqueidade a vácuo para detectar possíveis vazios ou delaminação entre o revestimento e a carcaça.

6. Teste de pressão hidrostática:O redutor montado é testado a uma pressão nominal de 1,5× quanto a vazamentos e integridade estrutural.

7. Inspeção final:Verificação dimensional, medição da espessura do liner e inspeção visual antes da embalagem.

Precauções de uso

· Limites de temperatura:Não exceda a temperatura máxima de operação contínua do revestimento de PTFE para evitar amolecimento ou deformação por fluência.

· Picos de pressão:Evite picos repentinos de pressão ou efeitos de golpe de aríete, que podem danificar o revestimento ou causar afrouxamento da junta.

· Compatibilidade química:Embora o PTFE seja amplamente resistente, verifique sempre a compatibilidade com fluidos de processo específicos, especialmente em temperaturas elevadas.

· Aperto do parafuso do flange:Siga as sequências e valores de torque recomendados para garantir uma compressão uniforme da junta e evitar distorção da camisa.

· Manuseio e armazenamento:Proteja as faces do flange e as superfícies do revestimento contra arranhões e impactos durante o transporte e armazenamento. Mantenha dentro de casa e longe da luz solar direta.

· Inspeção antes do uso:Verifique se há algum dano visível nas faces do revestimento ou do flange antes da instalação. Substitua se forem encontradas rachaduras ou deformações.

Perguntas frequentes

Q1: Este redutor pode lidar com ácido clorídrico a 150°C?

A1: Sim, o PTFE é estável em ácido clorídrico até 180°C. Contudo, verifique as condições de pressão e consulte Zhuoyan para recomendações de serviço específicas.

Q2: Qual é o prazo de entrega padrão para tamanhos personalizados?

A2: Os tamanhos padrão normalmente estão disponíveis dentro de 10 a 20 dias úteis. Diâmetros personalizados ou materiais especiais podem exigir de 25 a 30 dias úteis, dependendo da quantidade do pedido.

Q3: Zhuoyan fornece guias de instalação ou vídeos?

A3:Sim, Zhuoyan fornece instruções em cada pedido. Orientação remota por vídeo pode ser fornecida, se necessário.

Q4: Posso obter uma amostra para teste antes do pedido em grandes quantidades?

A4: Sim, pedidos de amostra são bem-vindos. Entre em contato com nossa equipe de vendas para discutir especificações, custo e prazo de produção da amostra.
